1.定义

该工具用于生成自适应扫描曲面。这种扫描曲面的轮廓线不明确指定，且沿引导线方向有约束条件。

2.操作步骤

1）单击“曲面”工具栏中的按钮，弹出“适应性扫掠定义”对话框。

2）在几何区域中选择引导曲线。如果还不存在引导线，可以使用右键快捷菜单创建一条直线或边界线作为引导线。系统默认引导线为脊线。

3）如有必要，可选择参考曲面。引导线必须完全位于参考曲面上，系统用该曲面确定扫掠曲面的局部坐标系。如果所选择的引导线是一个曲面的边界线，则系统自动选择该边界所属的曲面为参考曲面。可以用弹出菜单项“清除选择”，取消参考曲面的选择。

4）选择草绘曲线作为扫描曲面的一条轮廓线。这时显示一个坐标系用以表示第一个断面线所在的平面。草绘曲线所在的平面必须与脊线相垂直，如图4-133所示。

5）选择引导曲线的终点，以生成另一断面线，在该断面线上显示一个坐标系，断面列表（截面选项卡）自动刷新。

● 第一个断面线位于所选草绘曲线和引导线相交的位置上。

● 第二个断面位于所选引导线所选点的位置上。

● 可以在截面位置右键选择点，生成一个截面，然后选择“参数”选项更改参数，如图4-134所示。

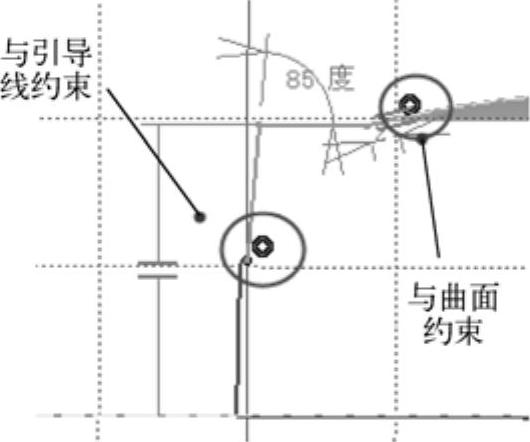

图4-133 参数设置

(www.daowen.com)

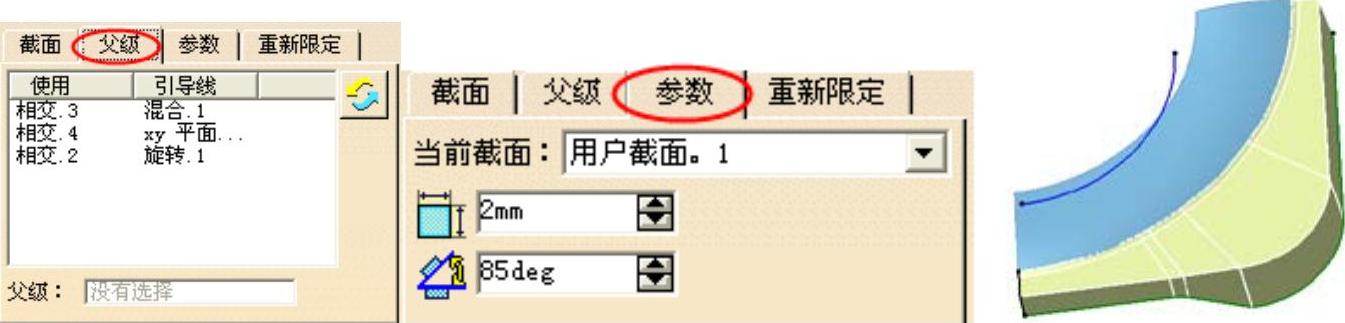

图4-134 适应性扫掠参数设置

6）“扫掠界面预览”按钮可以对适应性扫掠的截面进行预览。按“预览”按钮，预览扫描曲面，如图4-135所示。

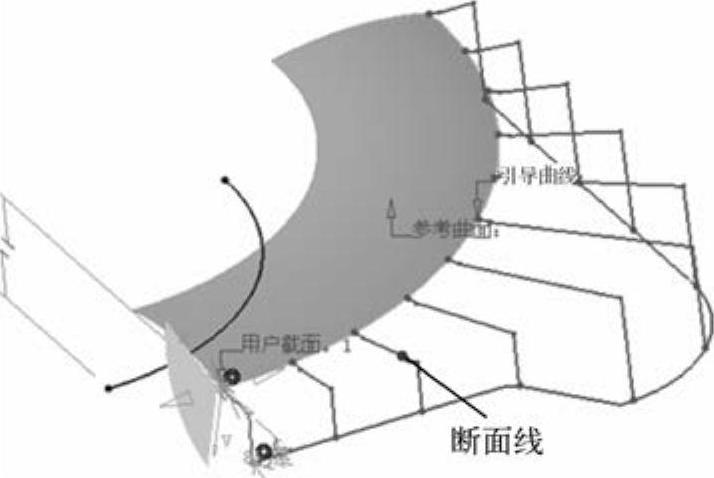

图4-135 适应性扫掠曲面

7）在“父级”选项卡中，显示组成扫描曲面的元素，可以编辑这些元素。在“参数”选项卡中，显示和重新定义指定截面线的约束条件。单击按钮，生成自适应扫掠曲面，如图4-136所示。

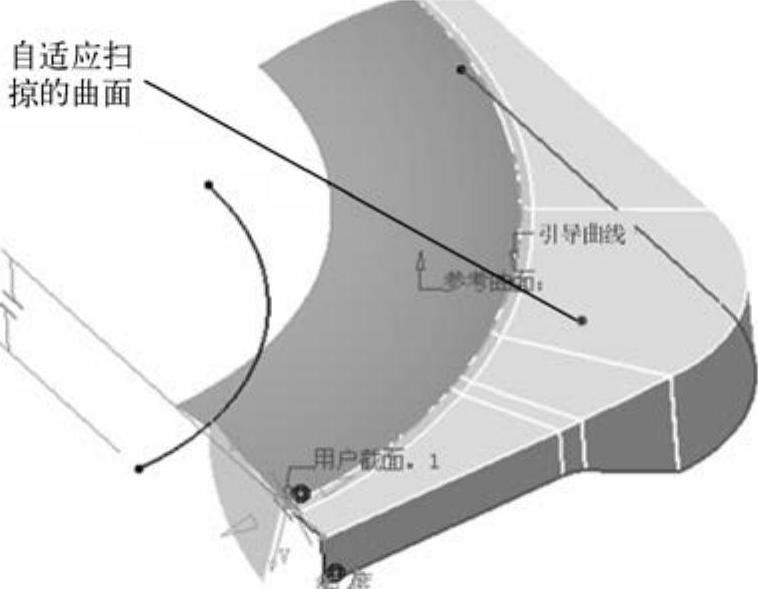

图4-136 创建适应性扫掠曲面

3.相关说明

在生成自适应扫描曲面的草图时，虽然草图形状相同，但如果对草图的约束方式不同，则最后生成的自适应扫描曲面的形状也不同，图4-137所用的草图形状及引导线都相同，不同之处是各个草图的约束方法不同：图4-137a中的草图的绿色端点近似在引导线上，没有施加约束。图4-137b中的草图的绿色端点约束到草图平面与引导线的交点上。图4-137c中的草图的绿色端点约束到引导线在草图的投影点上。虽然它们的草图形状基本一致，但所生成的自适应扫描曲面都相差很多。

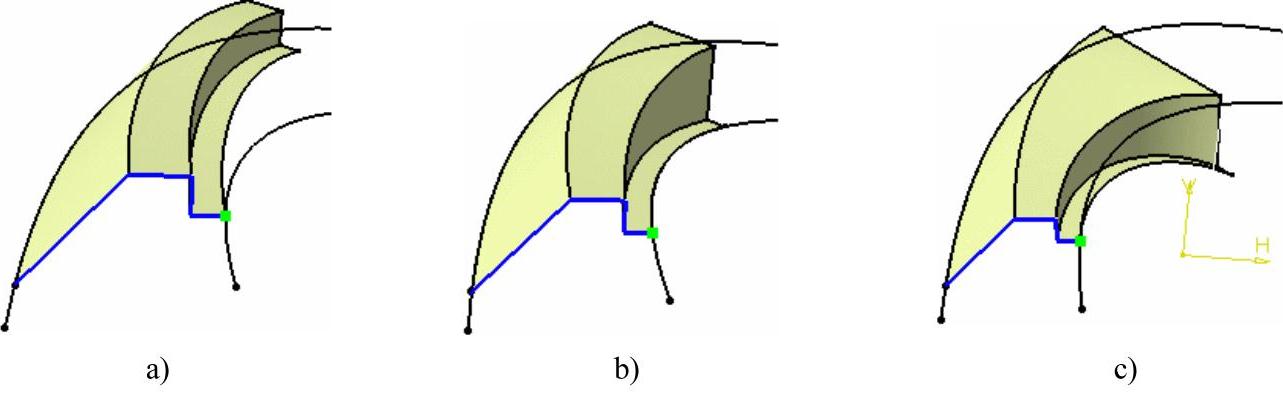

图4-137 不同约束方法创建的适应性扫掠曲面

a）没有施加约束 b）约束到草图平面与引导线的交点上 c）约束到引导线在草图的投影点上
