在现有平板上沿折弯草图线折弯钣金平板。

折叠的操作步骤如下：

（1）单击“钣金”标签栏“创建”面板上的“折叠”按钮 ，打开“折叠”对话框，如图6-53所示。

（2）在视图中选择用于折叠的折弯线，如图6-54所示。折弯线必须放置在要折叠的平板上，并终止于平板的边。

（3）在对话框中设置折叠参数，或接受当前钣金样式中指定的默认折弯钣金和角度。

（4）设置折叠的折叠侧和方向，单击“确定”按钮，结果如图6-55所示。

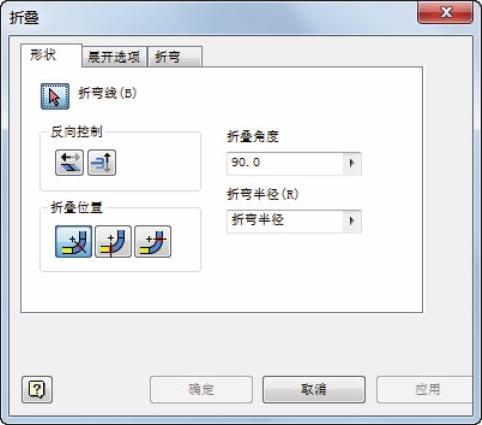

图6-53 “折叠”对话框

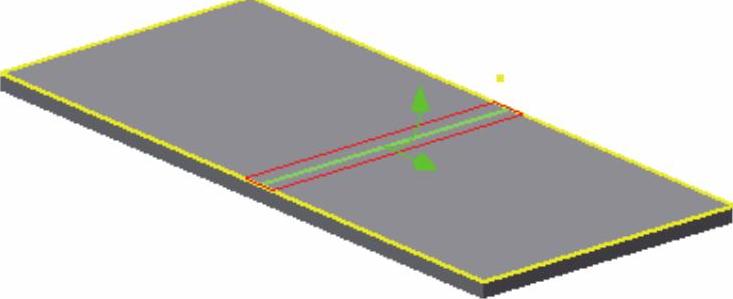

图6-54 选择折弯线

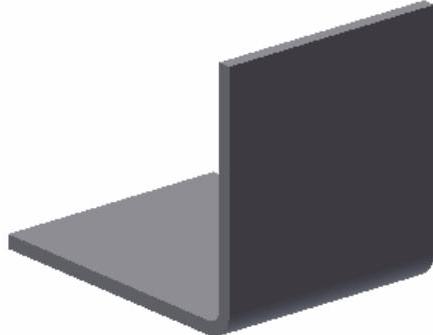

图6-55 折叠

“折叠”对话框中的选项说明如下：

1.折弯线

指定用于折叠线的草图。草图直线端点必须位于边上，否则该线不能选作折弯线。

2.反向控制 (www.daowen.com)

（1）反转到对侧 ：将折弯线的折叠侧改为向上或向下，如图6-56a所示。

（2）反向 ：更改折叠的上/下方向，如图6-56b所示。

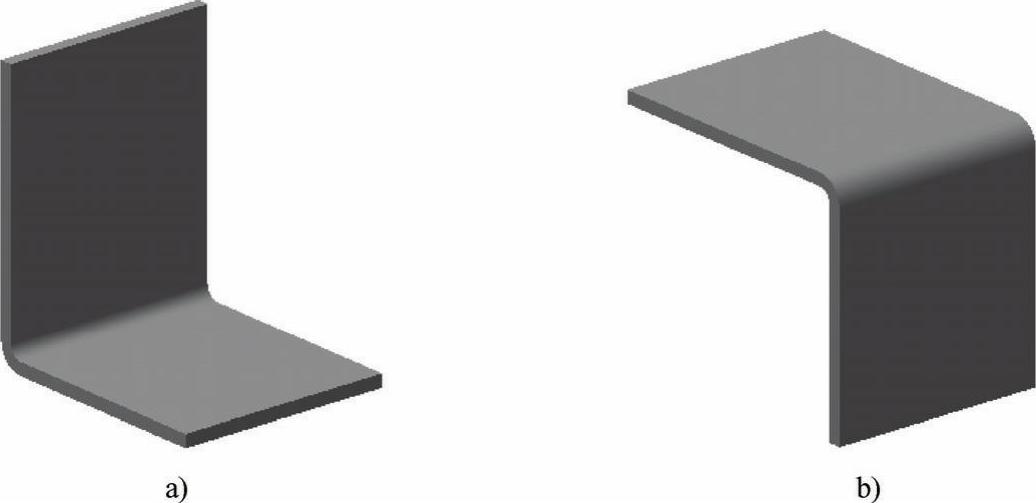

图6-56 反向控制

a) 反转到对侧 b) 反向

3.折叠位置

（1）折弯中心线 ：将草图线用作折弯的中心线，如图6-57a所示。

（2）折弯起始线 ：将草图线用作折弯的起始线，如图6-57b所示。

（3）折弯终止线 ：将草图线用作折弯的终止线，如图6-57c所示。

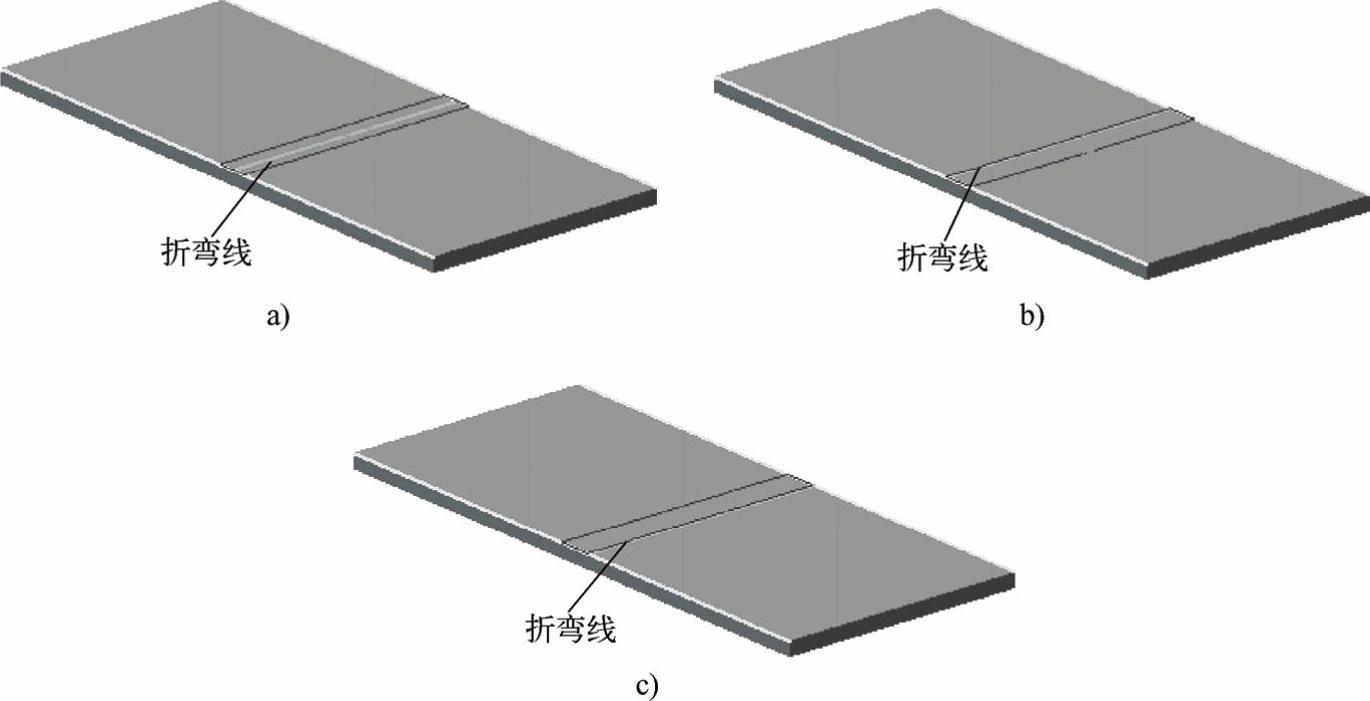

图6-57 折叠位置

a) 折弯中心线 b) 折弯起始线 c) 折弯终止线

4.折叠角度

指定用于折叠的角度。
