在完成庭院中主体模型的创建以后，接下来继续对其他细节的模型进行创建，其操作步骤如下。

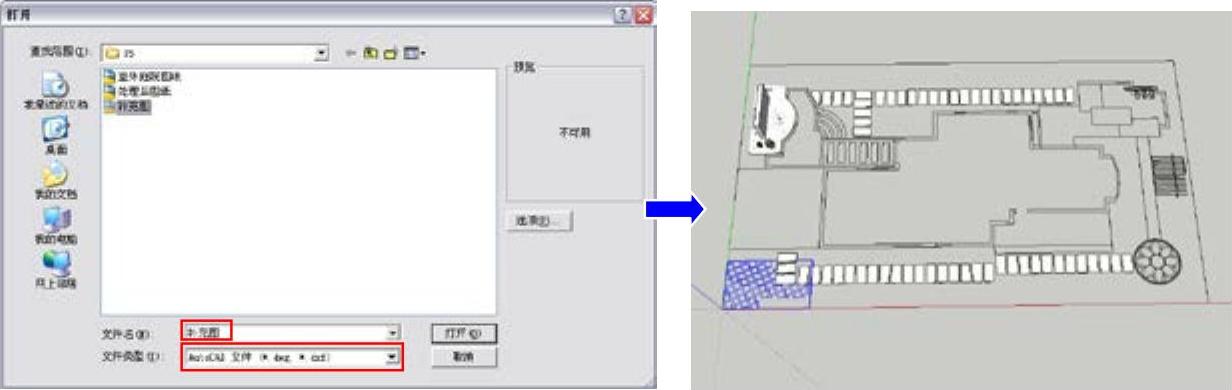

1）执行“文件|导入”菜单命令，弹出“打开”对话框，然后选择“案例/15/补充图.dwg”文件，再单击下侧的“打开”按钮，将其导入，如图15-57所示。

图15-57

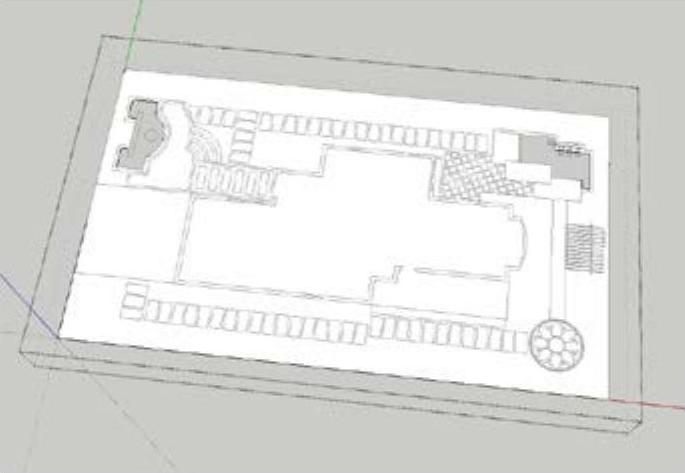

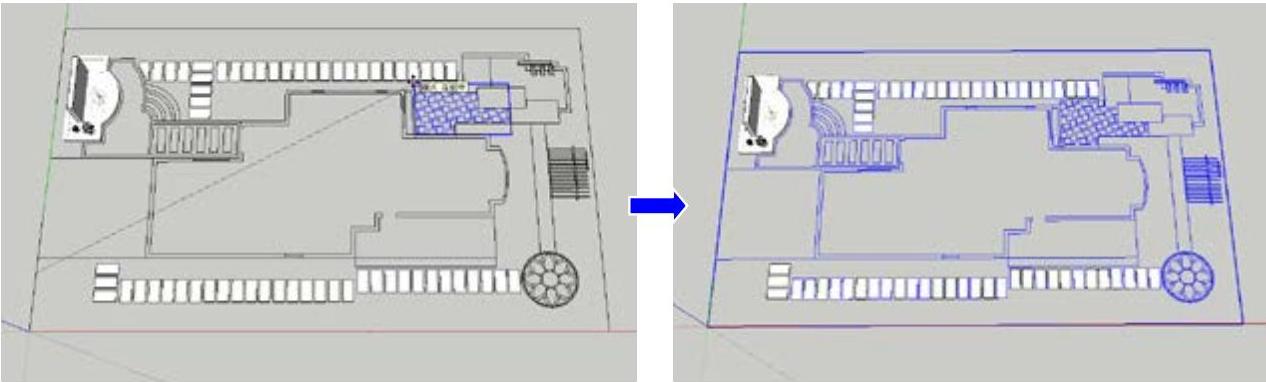

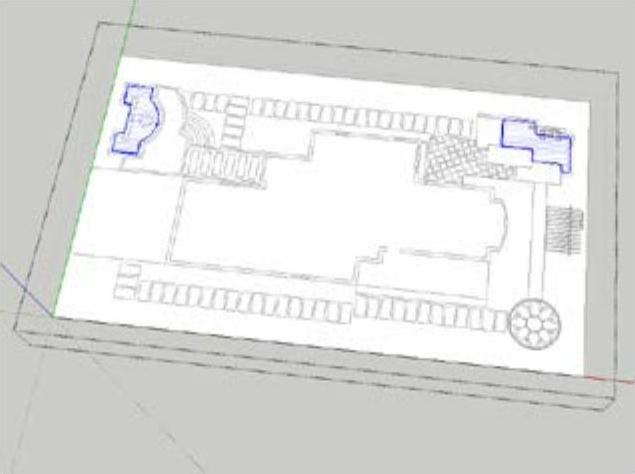

2）使用“移动”工具，将导入的文件移动到平面图上相应的位置处，并将导入的图纸与之前导入的CAD平面图创建成组，如图15-58所示。

图15-58

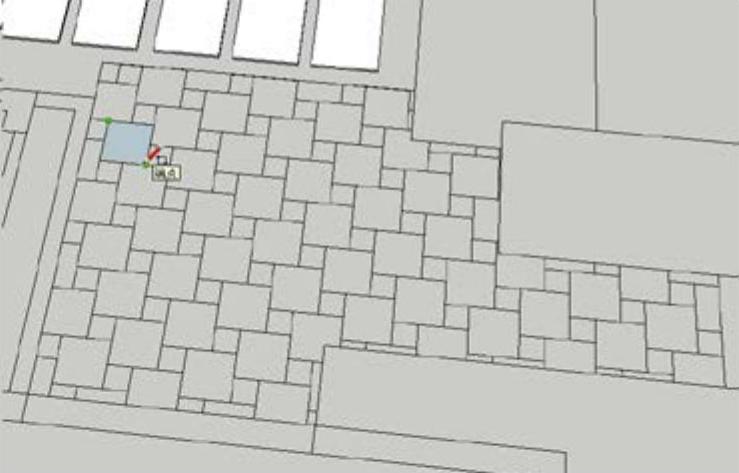

3）使用“矩形”工具，捕捉导入图形上的相应轮廓绘制一个矩形面，如图15-59所示。

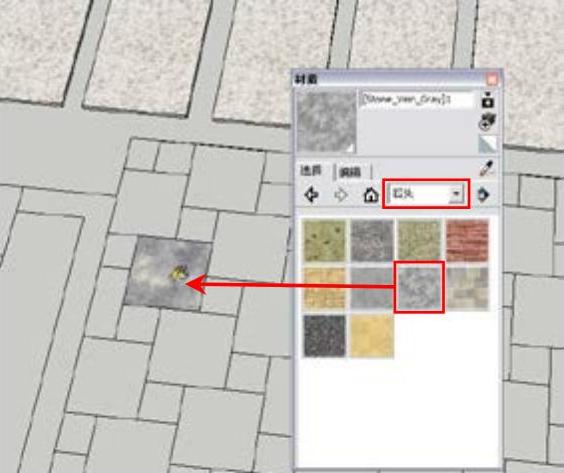

4）使用“颜料桶”工具，为上一步绘制的矩形面指定一种石头的材质，如图15-60所示。

图15-59

图15-60

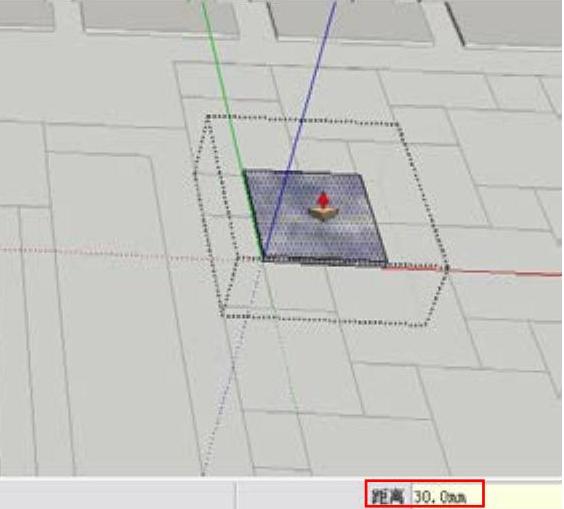

5）将绘制的矩形创建为组，然后双击创建的组，进入组的内部编辑状态，再使用“推/拉”工具,将矩形面向上拉30mm的高度,如图15-61所示。

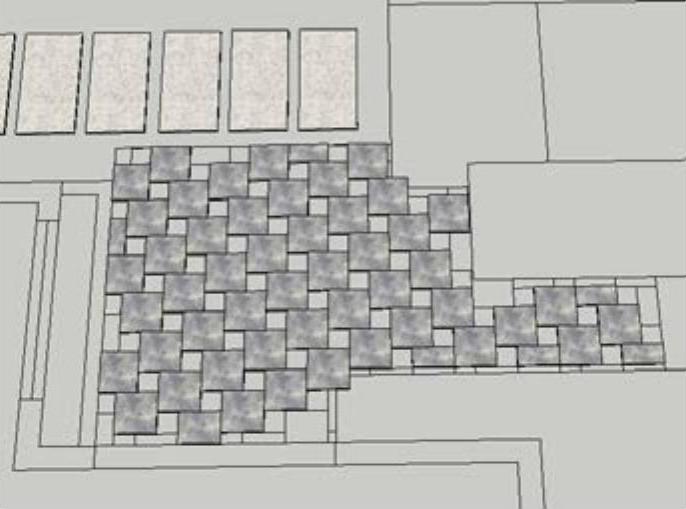

6)结合“移动”工具与“推／拉”工具，对上一步绘制的石板进行复制与编辑，如图15-62所示。

图15-61

图15-62

7）制作水池模型。使用“线条”工具，捕捉平面图上的相应轮廓，绘制如图15-63所示的多条线条。

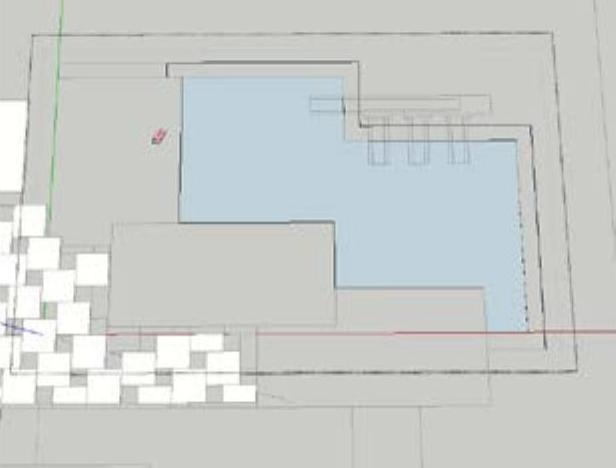

8）将上一步绘制的造型创建为组，接着双击创建的组进入组的内部编辑状态，再使用“偏移”工具，将相应的线条偏移至平面图相应轮廓线上，如图15-64所示。

图15-63

图15-64

9）使用“擦除”工具，对图中相应的线条进行擦除操作，如图15-65所示。

10）使用“线条”工具，为图中相应的轮廓补线，如图15-66所示。

图15-65

图15-66

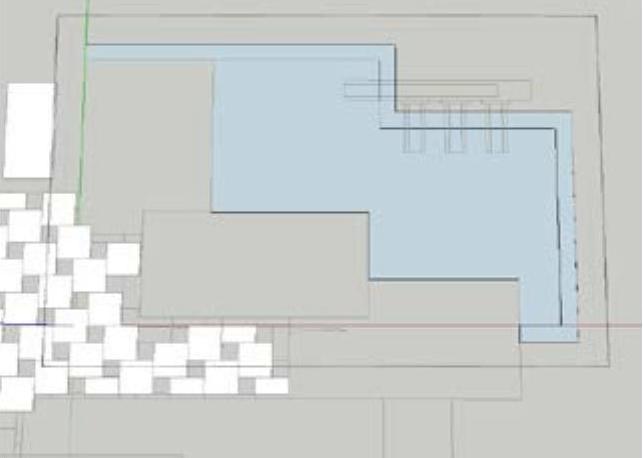

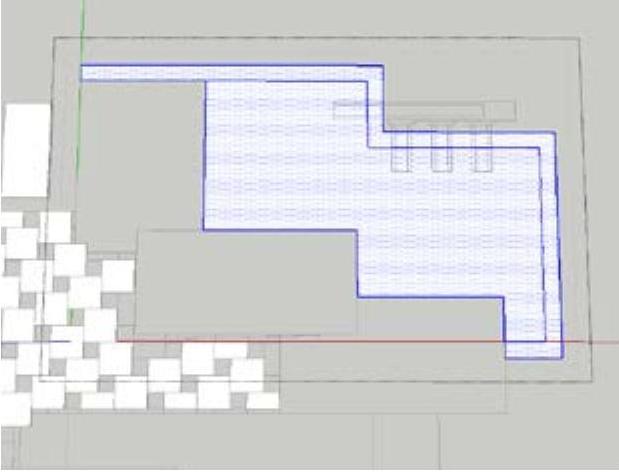

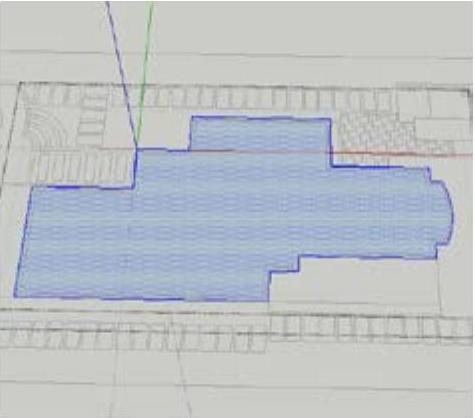

11）双击绘制的造型，单击鼠标右键，在弹出的菜单中选择“反转平面”命令，将其进行平面反转使其正面朝上，如图15-67所示。

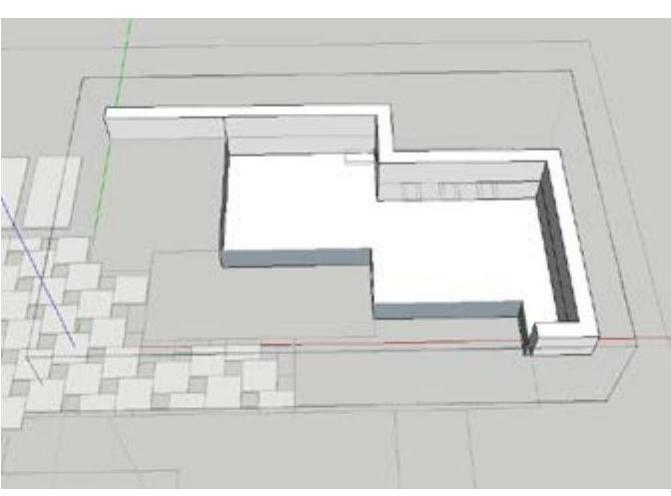

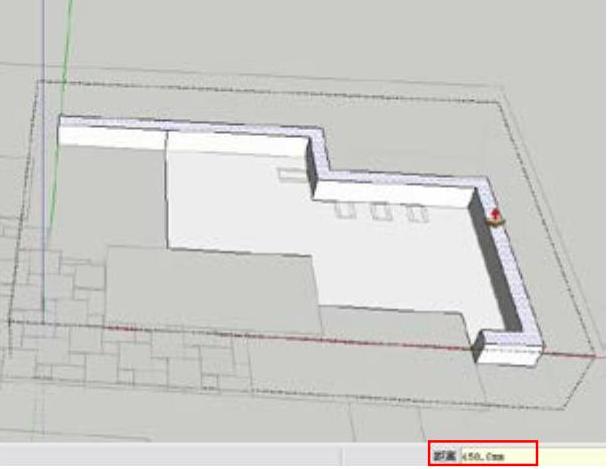

12）使用“推/拉”工具，将图中相应的造型面向上拉450mm的高度，如图15-68所示。

图15-67

图15-68

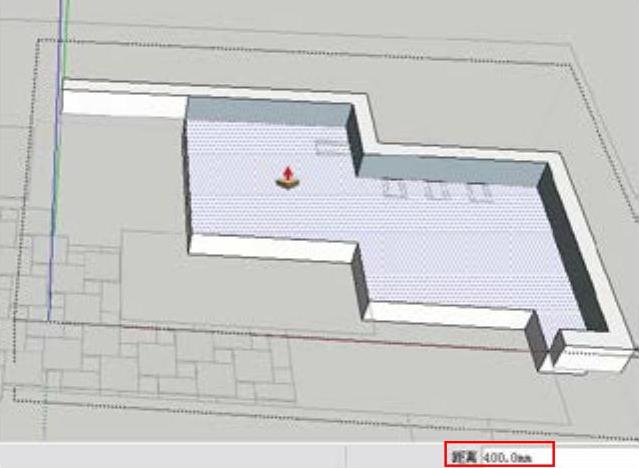

13）使用“推/拉”工具，将图中相应的造型面向下推400mm的高度，如图15-69所示。

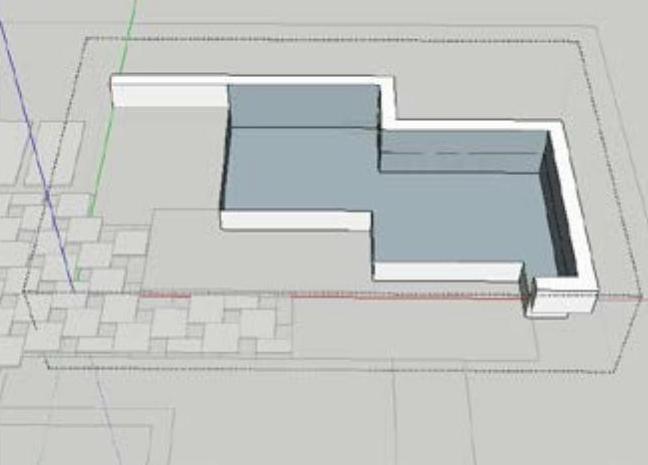

14）使用“选择”工具，选择图中相应的造型面，将其删除，如图15-70所示。

图15-69

图15-70

15）对水池的相应造型面进行“反转平面”操作，如图15-71所示。

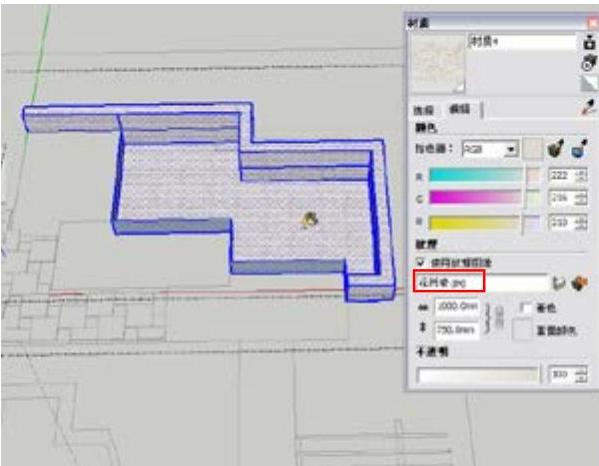

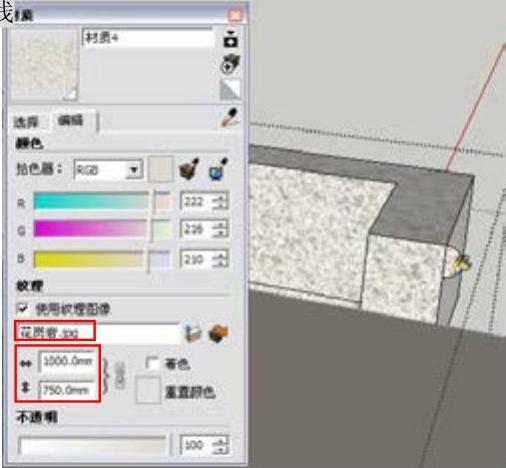

16）使用“颜料桶”工具，为绘制的水池模型赋予一种“花岗岩“材质，如图15-72所示。

图15-71

图15-72

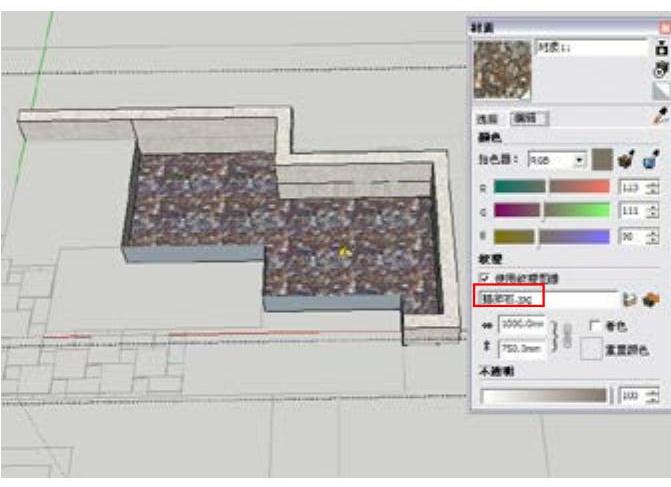

17）使用“颜料桶”工具，为绘制的水池底部的面赋予一种“鹅卵石”材质，如图15-73所示。

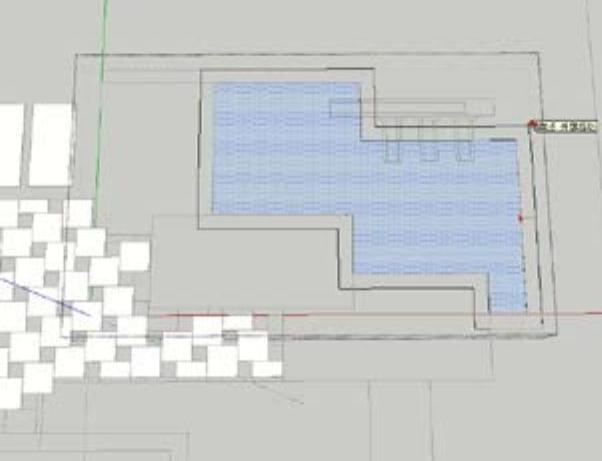

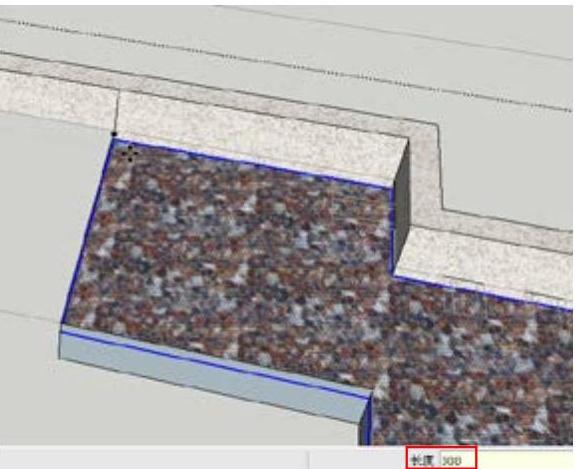

18）使用“移动”工具并结合键盘上的<Ctrl>键，将上一步赋予材质的面向上移动复制一个，移动复制的距离为300mm，如图15-74所示。

图15-73

图15-74

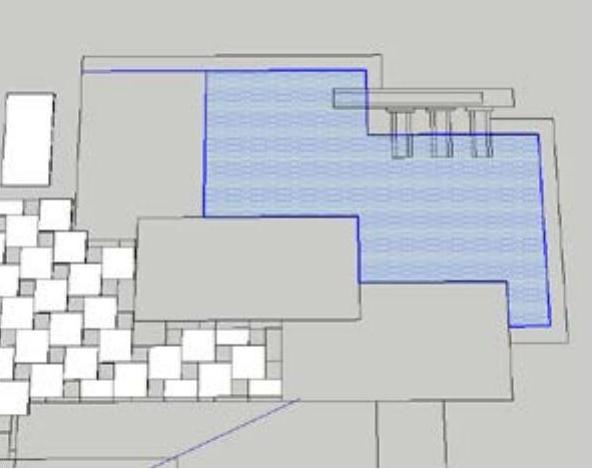

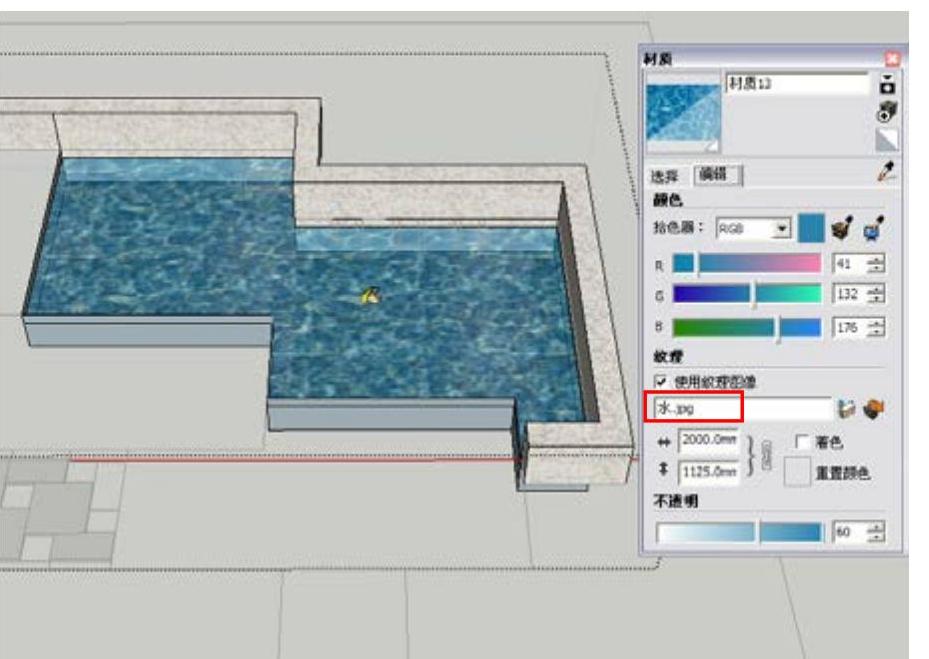

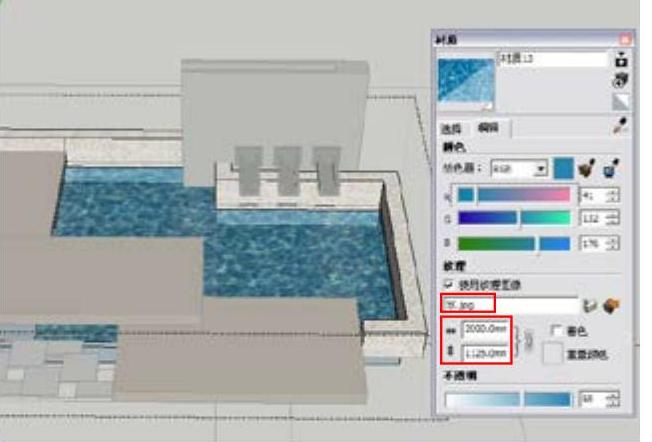

19）使用“颜料桶”工具，为绘制的上一步复制的造型面赋予一种“水”材质，如图15-75所示。

图15-75

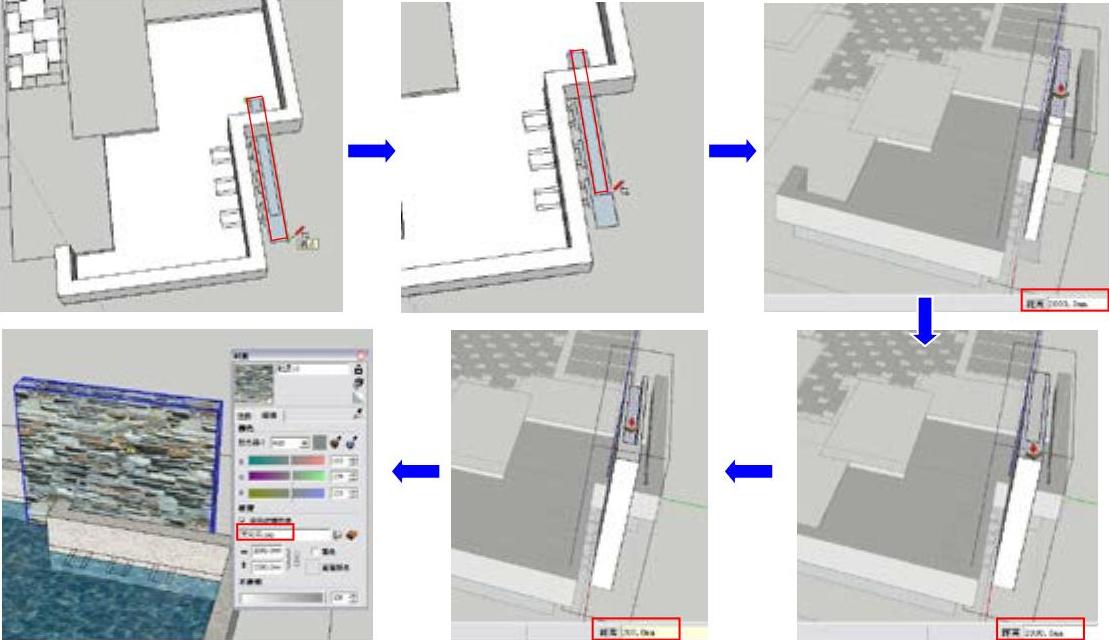

20）制作水池上侧的“水景墙”模型。使用“矩形”工具，捕捉平面图上的相应轮廓线绘制一个矩形面。

21）使用“矩形”工具，在上一步绘制的矩形面内继续绘制一个矩形面。

22）将上两步绘制的矩形面创建为组，并将其进行“反转平面”操作，然后使用“推/拉”工具，将内侧的矩形面向上拉2000mm的高度。

23）使用“推/拉”工具，将外侧的造型面向上拉2000mm的高度。

24）使用“推/拉”工具，将内侧的矩形面向下推200mm的高度。

25）使用“颜料桶”工具，为绘制的水景墙赋予一种“文化石”材质，如图15-76所示。

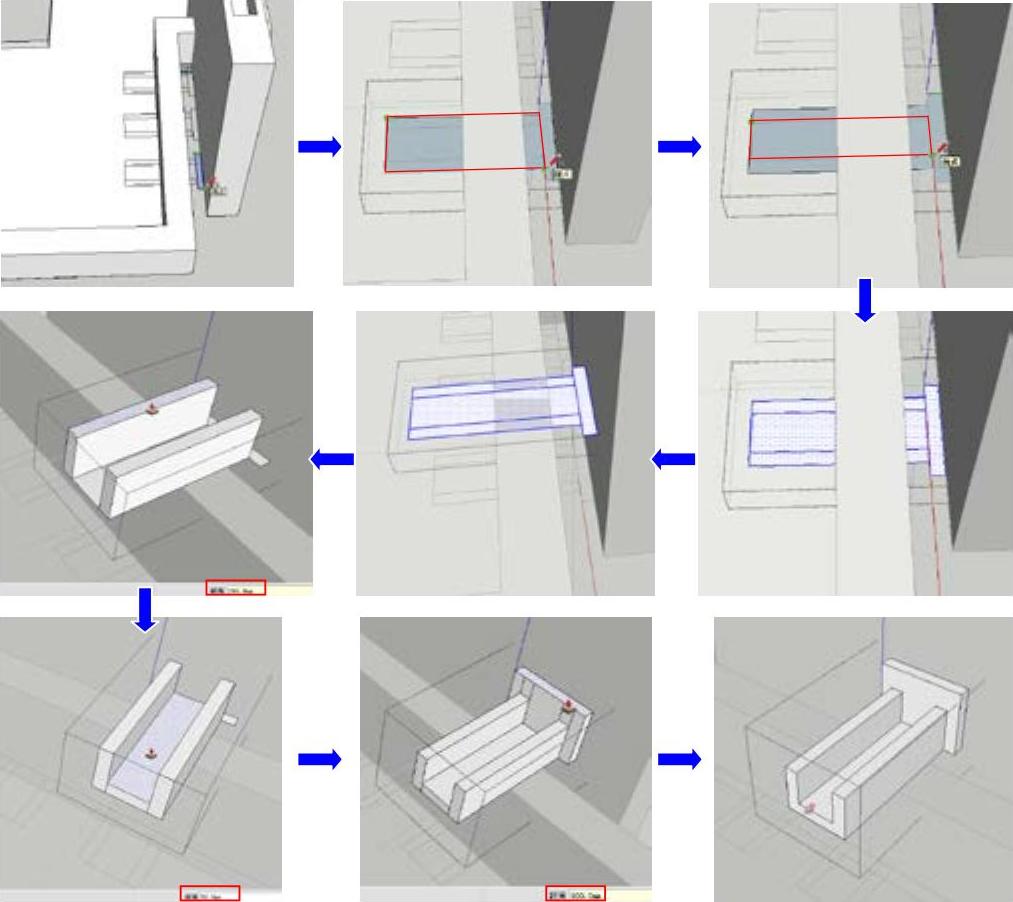

26）制作水景墙上的“水渠”模型。使用“矩形”工具，捕捉平面图上的相应轮廓线绘制一个矩形面。

27）将上一步绘制的矩形面创建为组，再双击创建的组进入组的内部编辑状态，然后使用“矩形”工具，在组内捕捉相应的平面轮廓绘制一个矩形面。

28）使用“矩形”工具，在组内捕捉相应的平面轮廓绘制一个矩形面。

图15-76

29）将前面绘制的矩形面全部选中，然后单击鼠标右键并在弹出的菜单中选择“反转平面”命令，将其正面朝上。

30）使用“移动”工具，将绘制的模型面垂直向上进行移动，移动到相应的模型面上。

31）使用“推/拉”工具，将图中相应的面向上拉200mm的高度。

32）使用“推/拉”工具，将图中相应的面向上拉50mm的高度。

33）使用“推/拉”工具，将图中相应的面向上拉300mm的高度。

34）使用“擦除”工具，对模型中的相应线段进行擦除操作，如图15-77所示。

图15-77

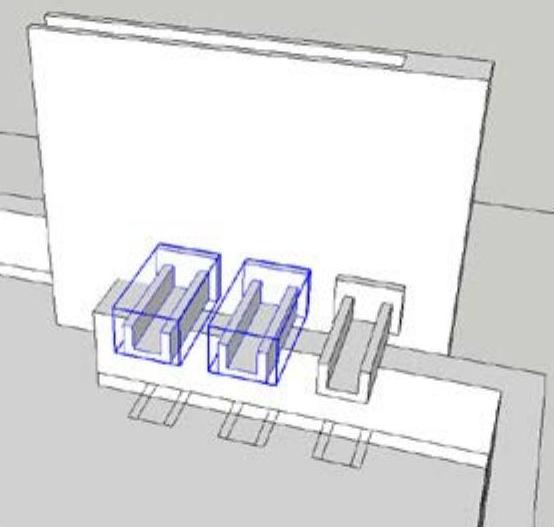

35）将前面制作的水渠模型选中，然后使用“移动”工具并配合键盘上的<Ctrl>键将其水平向左复制两个，如图15-78所示。

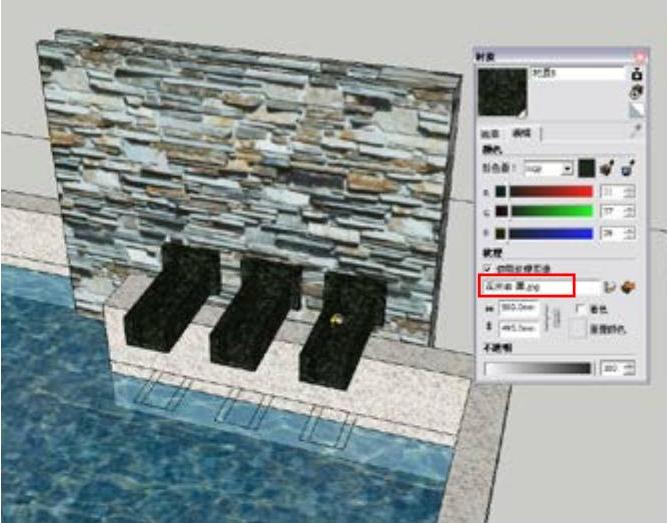

36）使用“颜料桶”工具，为绘制的水渠模型赋予一种“花岗岩-黑”材质，如图15-79所示。

图15-78

图15-79

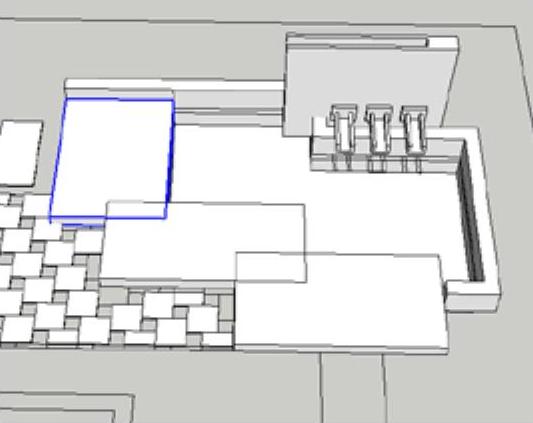

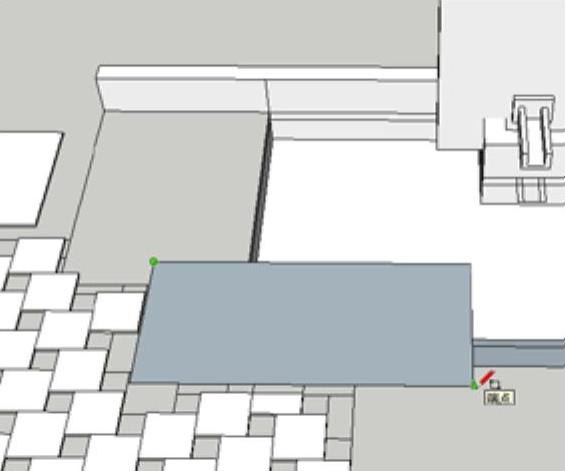

37）使用“矩形”工具，捕捉平面图上的相应轮廓线绘制一个矩形面，如图15-80所示。

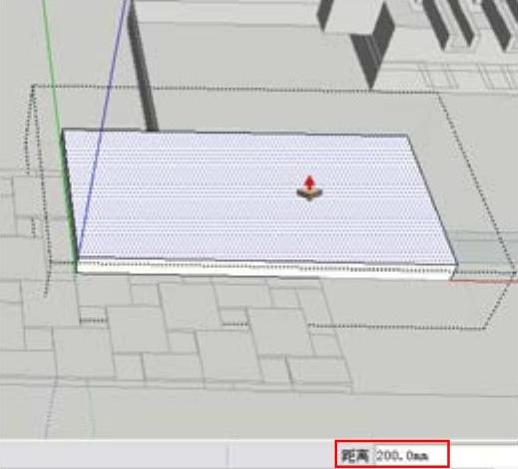

38）将上一步绘制的矩形面创建为组，然后双击创建的组进入组的内部编辑状态，再使用“推/拉”工具，将矩形面向上拉200mm的高度，如图15-81所示。

图15-80

图15-81

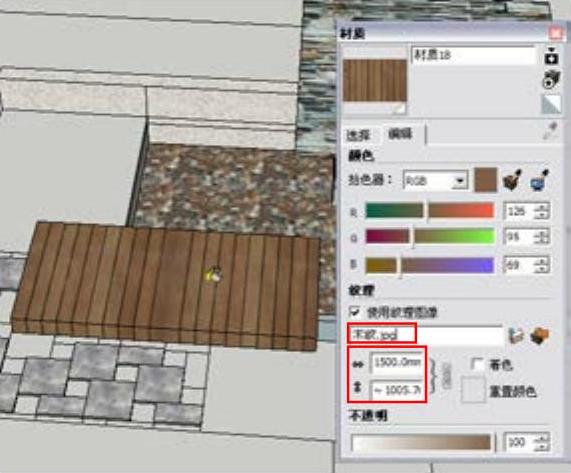

39）使用“颜料桶”工具，打开“材质”编辑器，单击“创建材质”按钮创建一个新材质，然后为上一步推拉的造型指定一种木纹材质（该材质的贴图文件为“案例15/木纹.jpg”文件），并设置贴图文件的长宽比值，如图15-82所示。

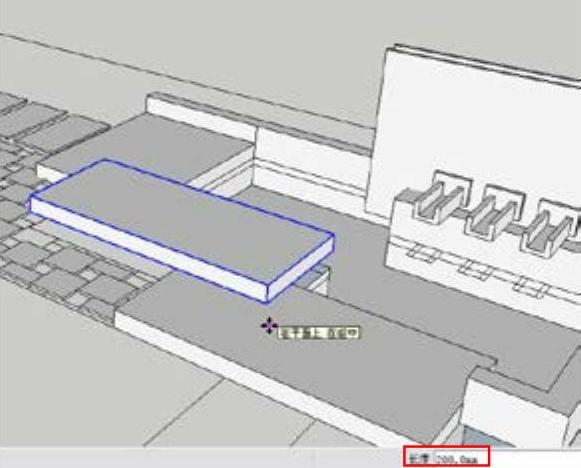

40）使用“移动”工具并配合键盘上的<Ctrl>键将上一步赋予材质的模型向下复制一个，如图15-83所示。

图15-82

图15-83

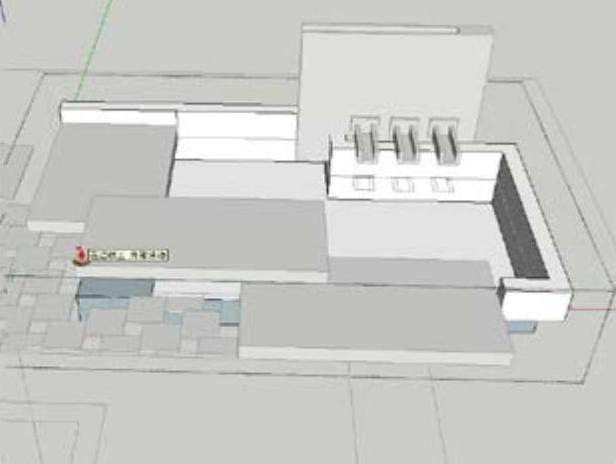

41）双击上一步复制的模型，进入组的内部编辑状态，然后使用“推/拉”工具，将模型的相应面推拉至水池的相应边线上，如图15-84所示。

42）使用“移动”工具并配合键盘上的<Ctrl>键，将上一步推拉的模型向上复制一个，并对复制的模型进行修改，如图15-85所示。

图15-84

图15-85

43）使用“移动”工具，将图中相应的模型垂直向上移动200mm的距离，如图15-86所示。

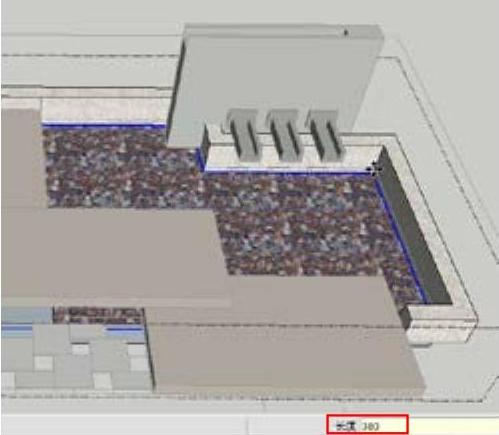

44）双击水池模型，进入水池模型的内部编辑状态，再使用“推/拉”工具，对水池内的相应面进行推拉操作，如图15-87所示。

图15-86

图15-87

45）使用“移动”工具并配合键盘上的<Ctrl>键，将水池底面垂直向上移动复制300mm的距离，如图15-88所示。

46）使用“颜料桶”工具，为上一步复制的造型面赋予一种“水”材质，如图15-89所示。

图15-88

(https://www.daowen.com)

图15-89

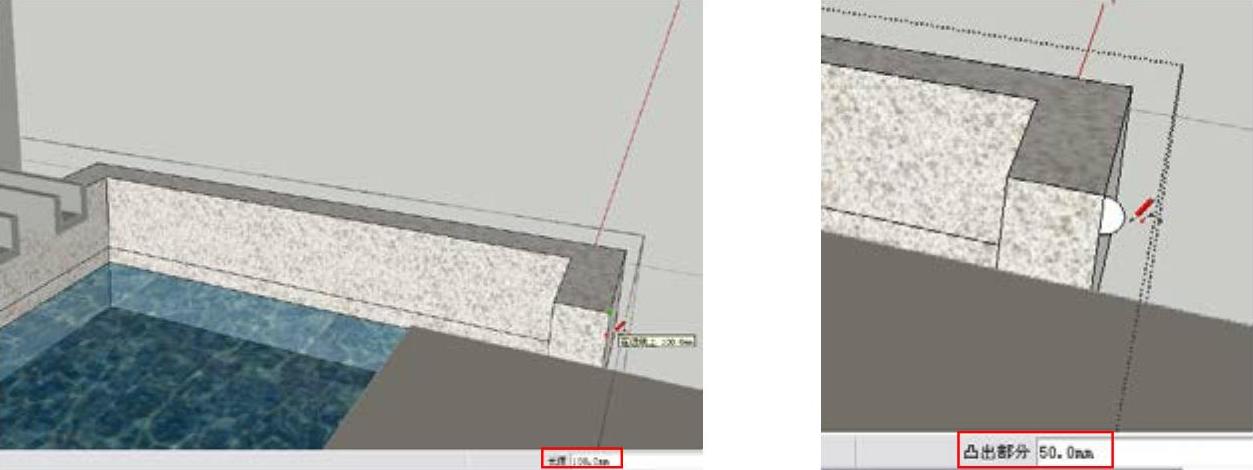

47)使用“圆弧”工具（，捕捉水池上的相应轮廓绘制一个圆弧面，其中长度为100mm，凸出部分为50mm，如图15-90所示。

图15-90

48）使用“颜料桶”工具，为上一步复制的造型面赋予一种“花岗岩”材质，如图15-91所示。

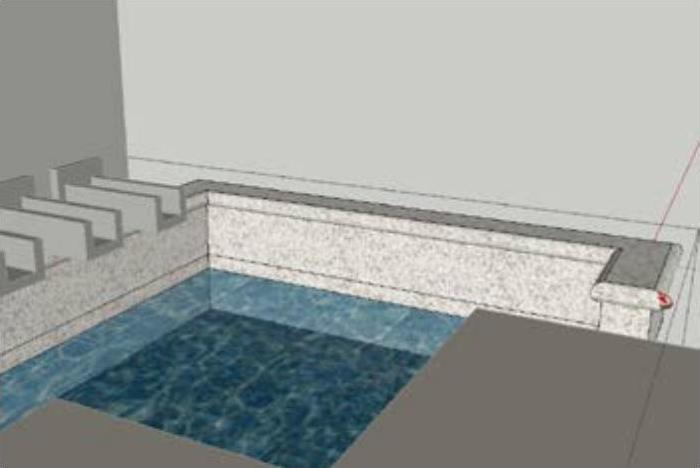

49）使用“路径跟随”工具，先选择水池造型的上侧面，再单击绘制的圆弧面，从而为水池的边缘制作了一种圆弧形的效果，如图15-92所示。

图15-91

图15-92

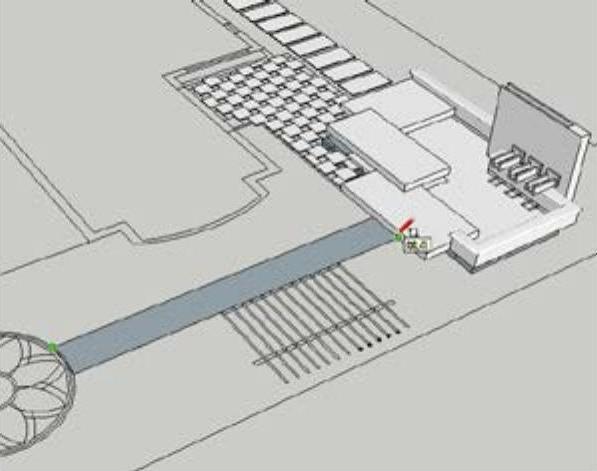

50）使用“矩形”工具，捕捉平面图上的相应轮廓线绘制一个矩形面，如图15-93所示。

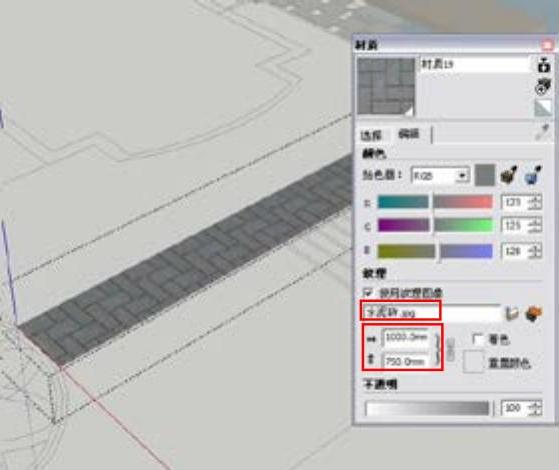

51）将上一步绘制的矩形面创建为组，接着双击创建的组进入组的内部编辑状态，然后为其赋予一种“水泥砖”材质，并设置贴图文件的长宽比值，如图15-94所示。

图15-93

图15-94

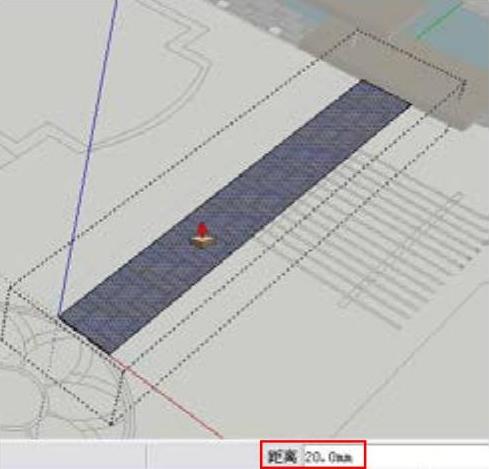

52）使用“推/拉”工具，将矩形面向上拉20mm的高度，如图15-95所示。

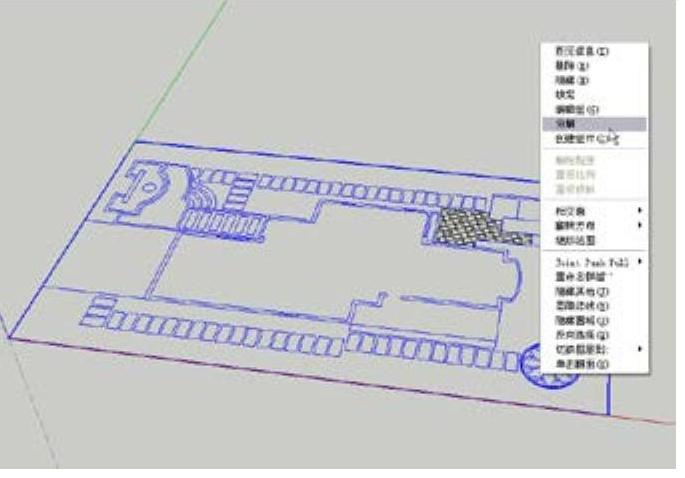

53）绘制平面图中的圆形拼花造型。首先将图中创建的模型暂时隐藏，再选择导入的平面图，单击鼠标右键，在弹出的菜单中选择“分解”命令，将平面图进行多次分解，如图15-96所示。

图15-95

图15-96

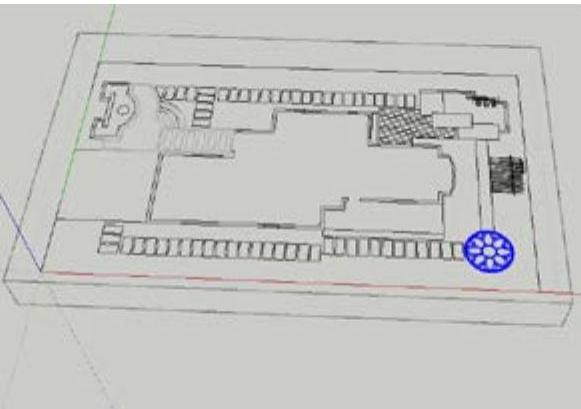

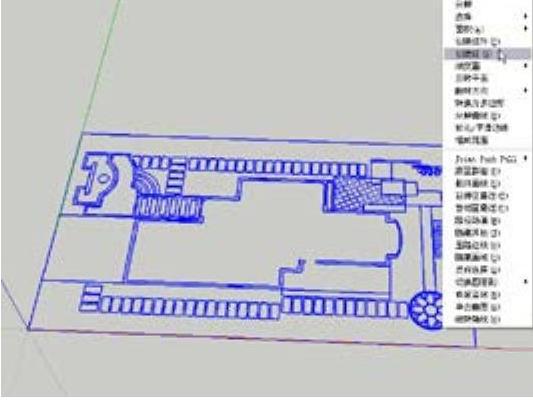

54）全选分解后的平面图，单击鼠标右键，在弹出的菜单中选择“创建组”命令，将其创建成组，如图15-97所示。

55）框选平面图右下侧的相应图形线条，如图15-98所示。

图15-97

图15-98

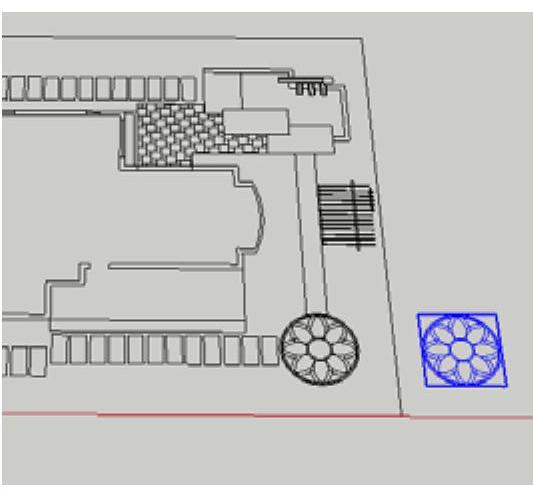

56）按键盘上的<Ctrl+C>组合键（复制），再单击绘图区中任意一点，退出组的内部编辑状态，然后按键盘上的<Ctrl+V>组合键（粘贴），将上一步选择的图形复制一份，再将复制的图形创建为组，如图15-99所示。

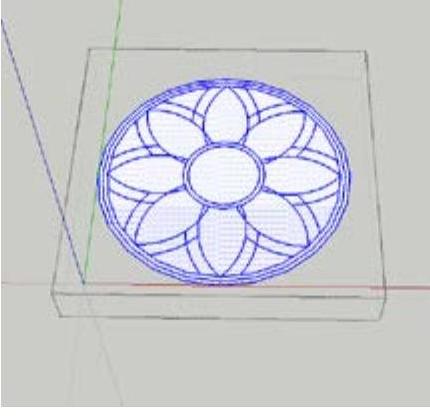

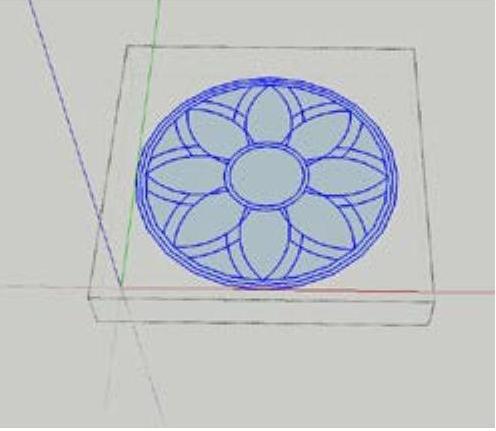

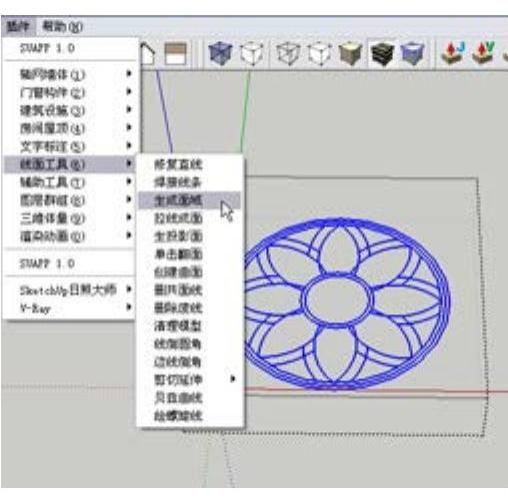

57）双击上一步创建的组，进入组的内部编辑状态，然后执行“插件|线面工具|生成面域”菜单命令，如图15-100所示。创建面域后的效果如图15-101所示。

图15-99

图15-100

58)选择创建面域后的图形，然后单击鼠标右键，在弹出的菜单中选择“反转平面”命令，使其正面朝上，如图15-102所示。

图15-101

图15-102

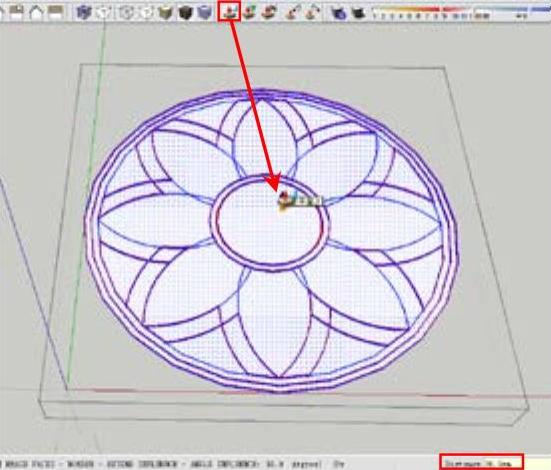

59）单击Joint Push Pull工具栏中的“组合推拉”工具，将面域向上拉伸20mm的高度，如图15-103所示。

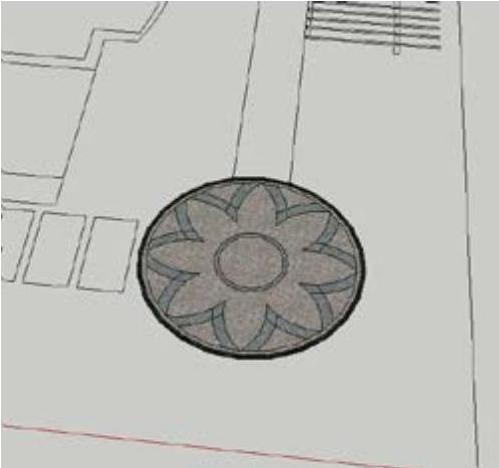

60）使用“颜料桶”工具，为图中的相应造型面赋予相应的材质贴图，如图15-104所示。

图15-103

图15-104

61）制作平面图中的主体建筑。使用“线条”工具，捕捉平面图上的相应轮廓，绘制如图15-105所示的造型面，然后将绘制的造型面创建为组。

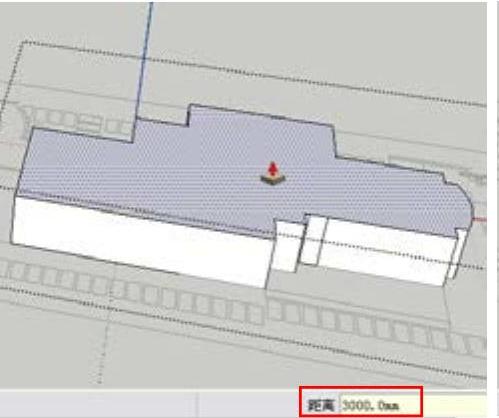

62）双击上一步创建的组，然后使用“推/拉”工具将该造型面向上拉3000mm的高度，如图15-106所示。

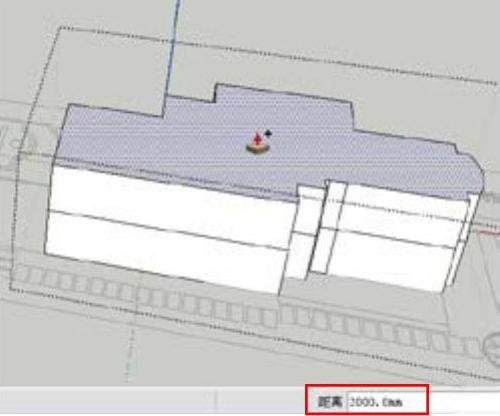

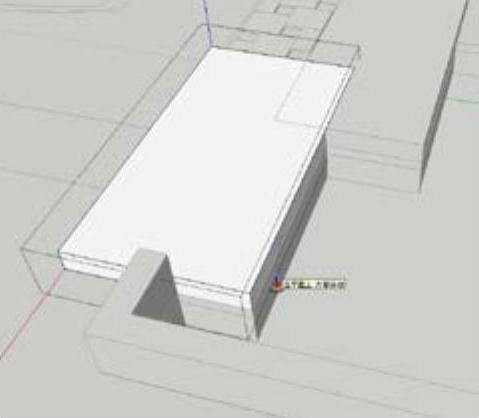

63）使用“推/拉”工具并按住键盘上的<Ctrl>键，将上一步推拉的面继续向上拉3000mm的高度，如图15-107所示。

图15-105

图15-106

图15-107

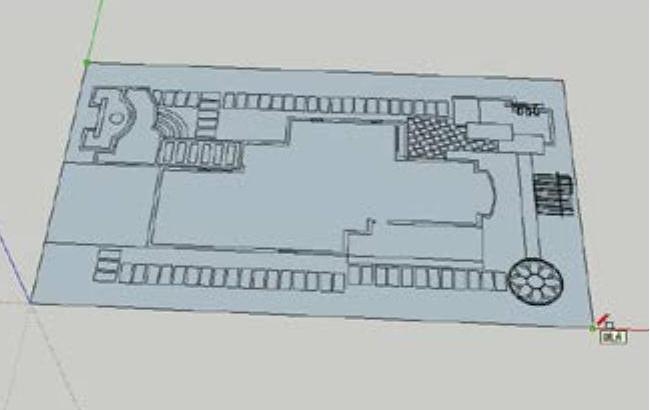

64）使用“矩形”工具，捕捉平面图上的相应轮廓线绘制一个矩形面，如图15-108所示。

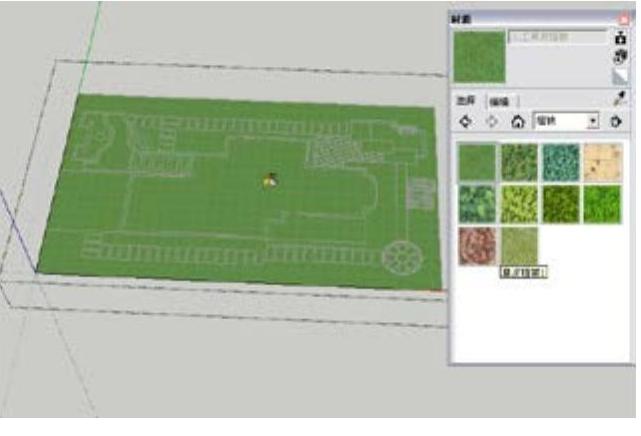

65）将上一步绘制的矩形面创建为组，再用鼠标双击创建的组进入组的内部编辑状态，然后为绘制的矩形面赋予一种草地材质，如图15-109所示。

图15-108

图15-109

66）使用“线条”工具，在组内绘制如图15-110所示的造型面。

67）按键盘上的<Delete>键（删除），将上一步绘制的造型面删除，如图15-111所示。

图15-110

图15-111

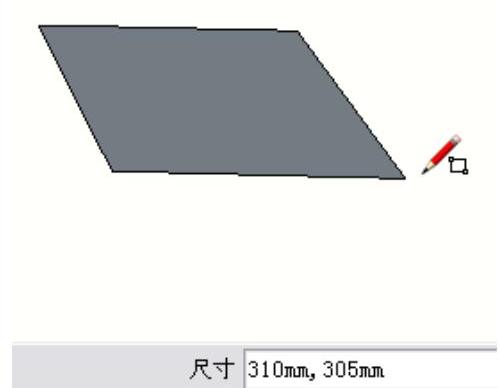

68）制作庭院外围的围墙效果。使用“矩形”工具，绘制一个310mm×305mm的矩形面，如图15-112所示。

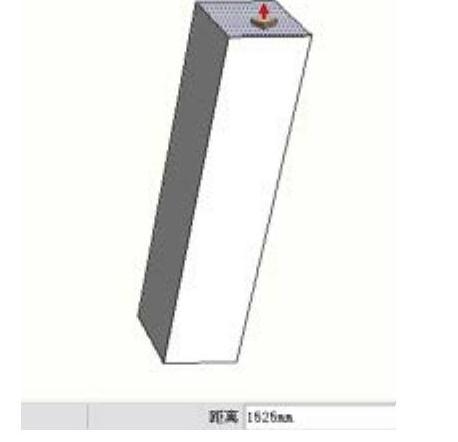

69）使用“推/拉”工具，将上一步绘制的矩形面向上拉1525mm的高度，如图15-113所示。

70）使用“偏移”工具，将立方体的上侧矩形面向外偏移75mm的距离，如图15-114所示。

图15-112

图15-113

图15-114

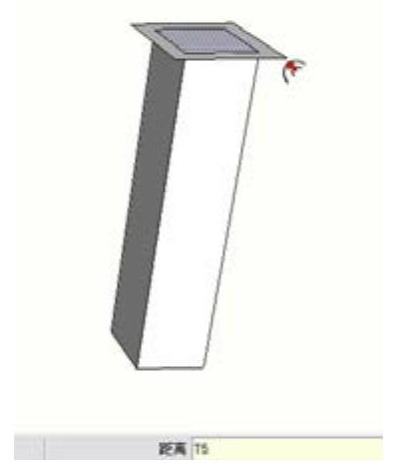

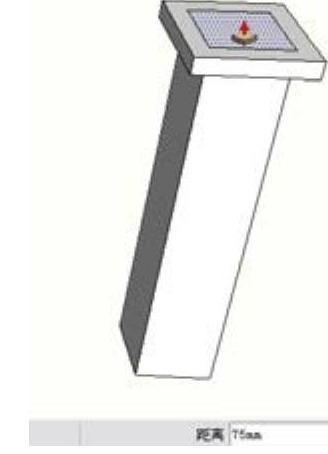

71)使用“推／拉”工具，将立方体的上侧相应面向上拉75mm的高度，如图15-115所示。

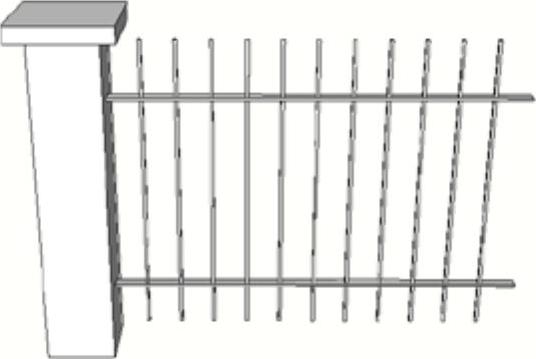

72)结合“矩形”、“推拉”及“移动”工具，制作出立柱右侧的铁艺栏杆造型，如图15-116所示。

图15-115

图15-116

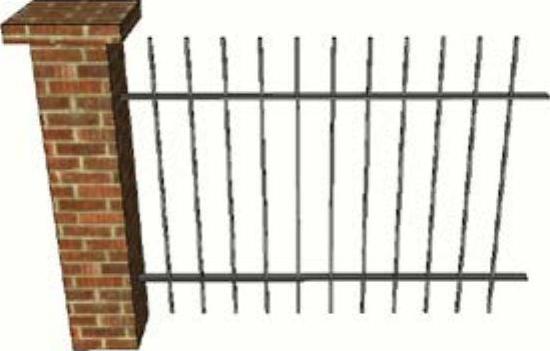

73）使用“颜料桶”工具，为图中的立柱造型赋予一种砖墙材质，然后为右侧的铁艺栏杆赋予一种深灰颜色材质，并将绘制的围墙造型创建为组，如图15-117所示。

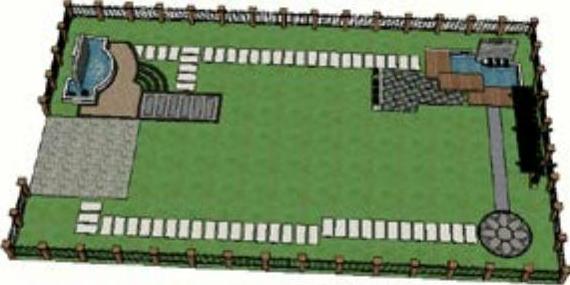

74）使用“移动”工具，将制作的围墙造型复制到庭院外围的相应位置处，如图15-118所示。

图15-117

图15-118

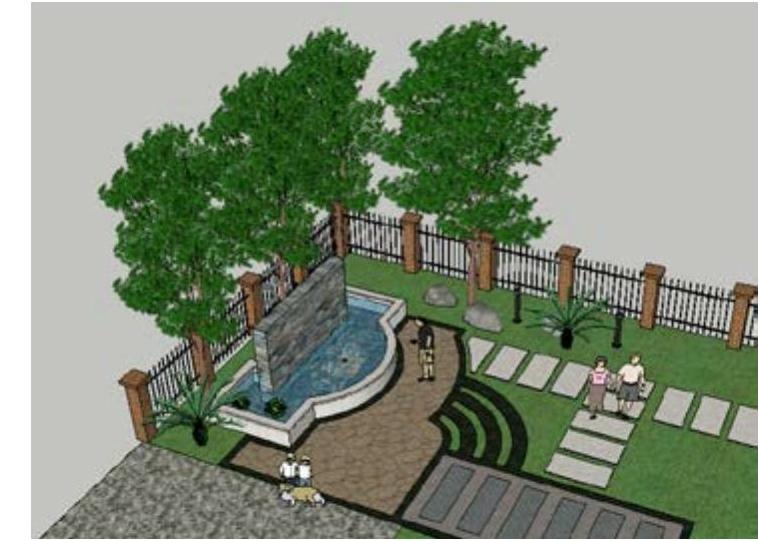

75）执行“窗口|组件”菜单命令，为场景添加一些树木、人物、动物、景观灯、石头等配景组件，如图15-119所示。

图15-119

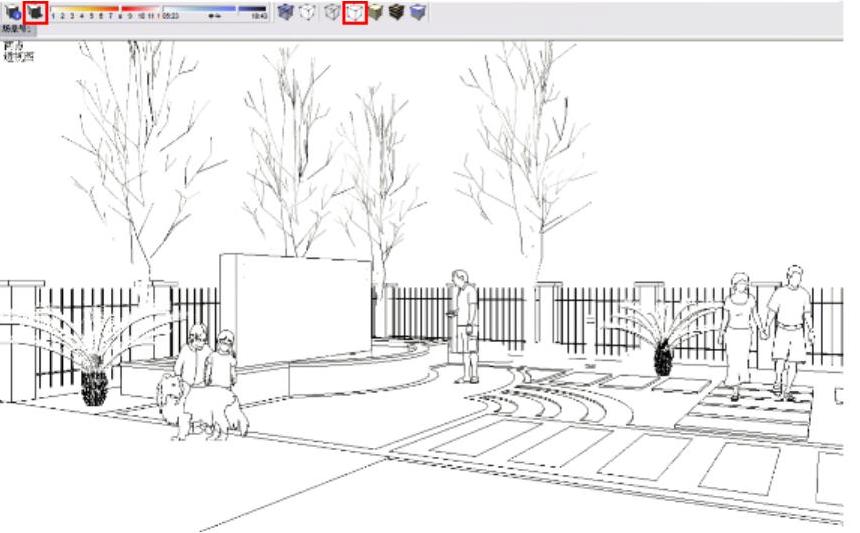

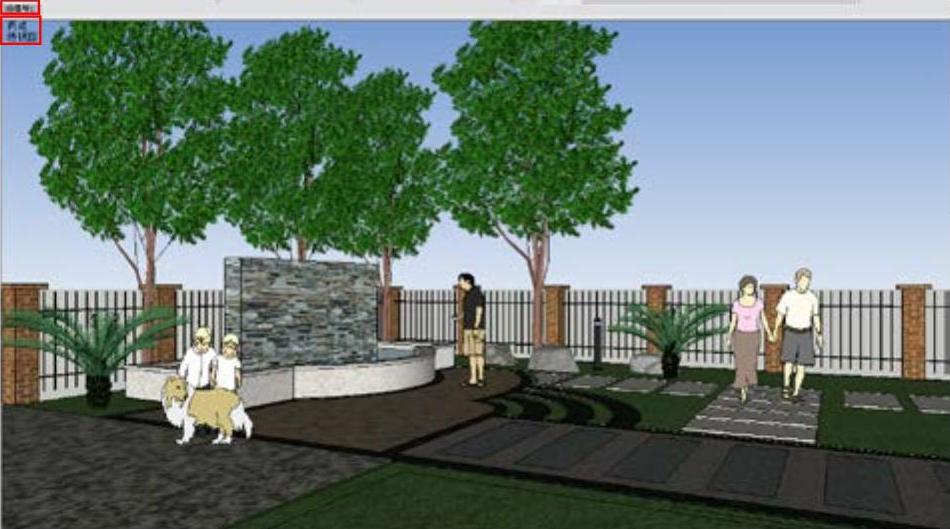

76）调整场景的视角，接下来执行“镜头|两点透视图”菜单命令，将视图的视角改为两点透视图效果，然后执行“视图|动画|添加场景”菜单命令，为场景添加一个场景页面用来固定视角，如图15-120所示。

图15-120

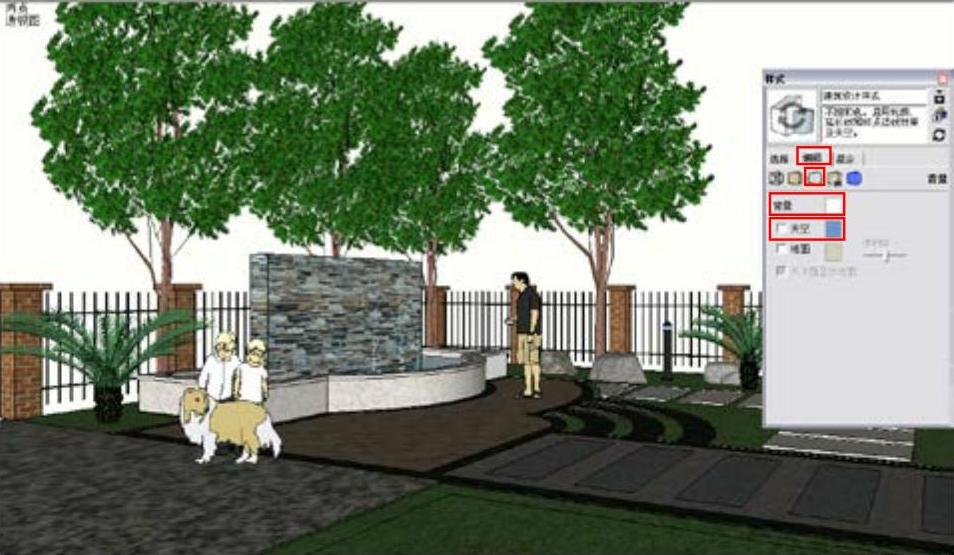

77）执行“窗口|样式”菜单命令，打开“样式”编辑器，接下来切换到“编辑”选项卡下的“背景设置”选项，在其中取消“天空”选项的勾选，并设置“背景”的颜色为纯白色，如图15-121所示。

图15-121

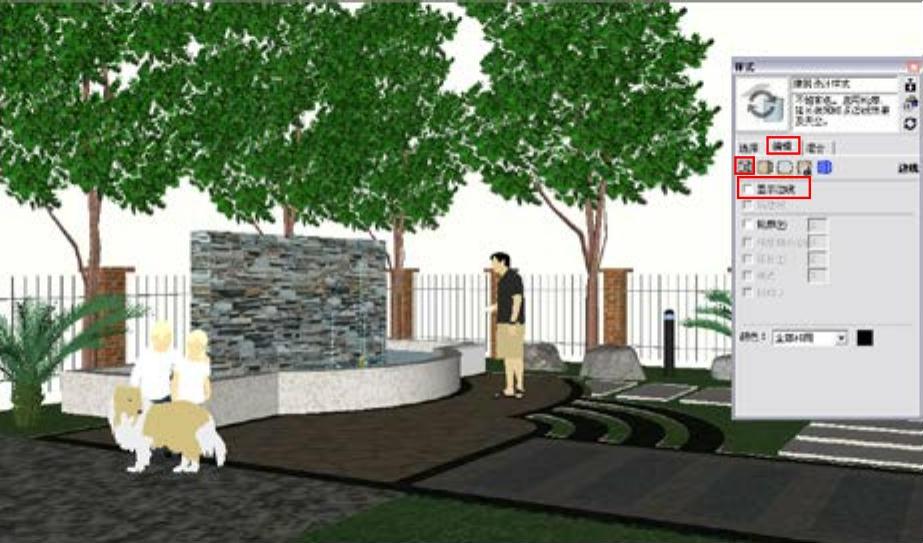

78）切换到“编辑”选项卡下的“边线设置”选项，在其中取消“显示边线”复选框的勾选，如图15-122所示。

图15-122

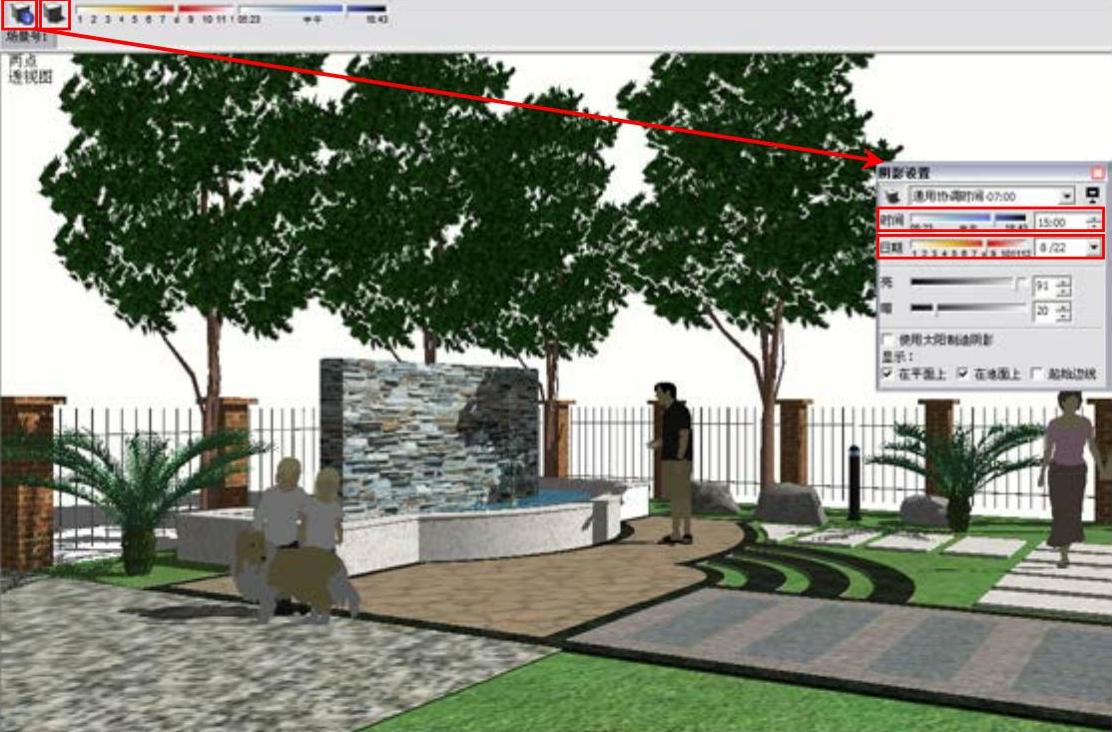

79)执行“视图I工具栏I阴影”菜单命令，打开“阴影”工具栏，单击“显示／隐藏阴影”按钮，将阴影在视图中显示出来，然后单击“阴影设置”按钮，打开“阴影设置”面板，在其中设置相关的参数，如图15-123所示。

图15-123

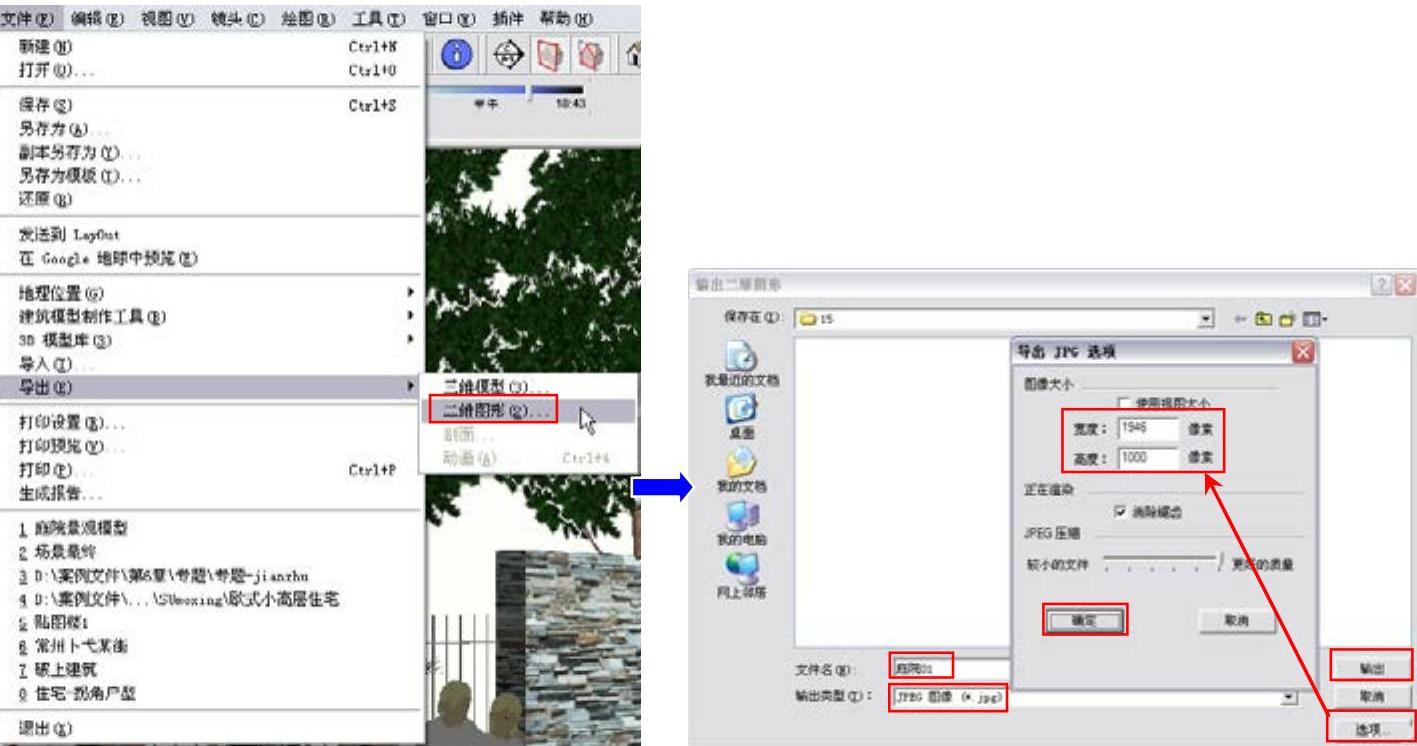

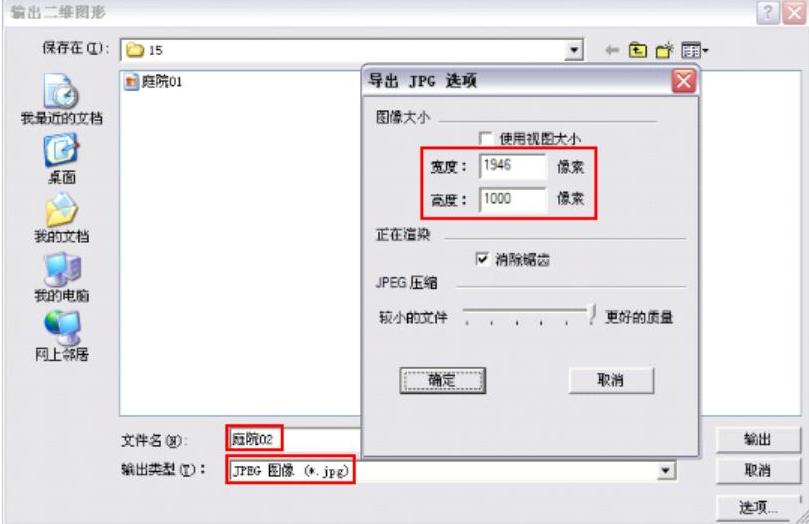

80）执行“文件|导出|二维图形”菜单命令，弹出“输出二维图形”对话框，在其中输入文件名“庭院01”，文件格式为“JPEG图像（*.jpg）”，接着单击“选项”按钮，弹出“导出JPG选项”对话框，在其中输入输出文件的大小，再单击下侧的“确定”按钮，返回“输出二维图形”对话框，然后单击“输出”按钮，将文件输出到相应的存储位置，如图15-124所示。
