智能建筑综合布线工程

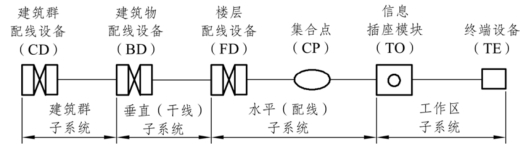

智能建筑综合布线系统的拓扑结构由各种网络单元组成，并按技术性能要求和经济 合理原则进行组合和配置。图1.2.2 为智能建筑综合布线系统的基本组成结构图，其中CD（Campus Distributor）为建筑群配线设备，BD（Building Distributor）为建筑物配线设备，FD（Floor D istributor）为楼层配线设备，CP（Consolidation Po int）为集合点（可选），TO（Telecommunications Outlet）为信息插座模块，TE（Terminal Equipment）为终端设备。

图1.2.2　智能建筑综合布线基本结构

CD 是用于终接建筑群主干线缆的配线设备；BD 是用于为建筑物主干线缆或建筑群主干线缆终接的配线设备；FD 是用于终接水平电缆、水平光缆和其他布线子系统线缆的配线设备；CP 为楼层配线设备与工作区信息点之间水平线缆路由中的连接点，配线子系统中可以设置集合点，也可不设置集合点；TO 是用于各类电缆或光缆终接的信息插座模块；TE 是用于接入智能建筑综合布线系统的终端设备。

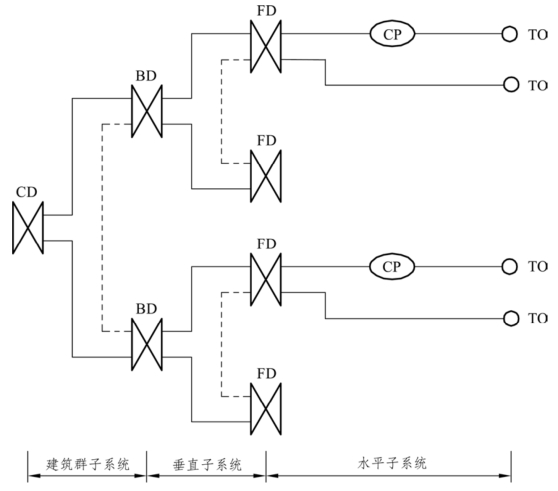

图1.2.3 中以建筑群配线架CD 为中心节点，以若干建筑物配线架BD 为中间层中心节点，相应地有再下层的楼层配线架FD 和配线子系统。BD 与BD 之间、FD 与FD 之间可以通过垂直线缆连接。

图1.2.3　智能建筑综合布线系统结构（一）

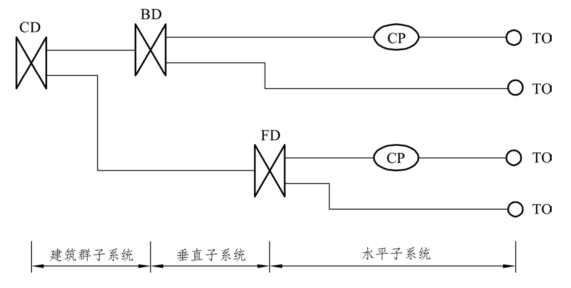

楼层配线设备FD 可以经过主干线缆直接连接到CD 上，中间不设置建筑物配线设备BD。信息插座TO 也可以经过水平线缆直接连接到BD 上，中间不设置FD，如图1.2.4 所示。

图1.2.4　智能建筑综合布线系统结构（二）(https://www.daowen.com)

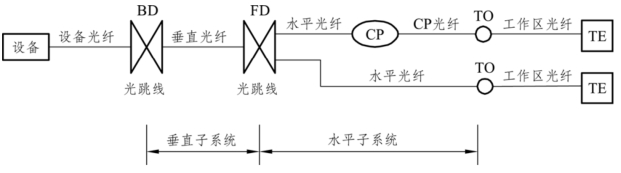

图1.2.5 中以一个建筑物配线架BD 为中心节点，配置若干个楼层配线架FD，每个楼层配线架FD 连接若干个信息插座TO，全网使用光纤作为传输介质。

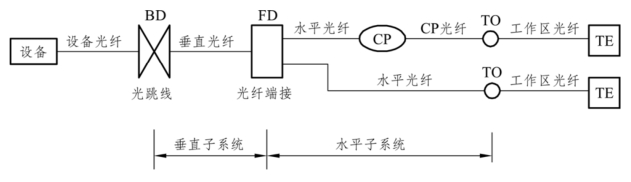

楼层配线设备FD 通过端接（熔接或机械连接）的方式连接水平光缆和垂直光缆，FD 只设置光分路器（无源光器件），不需要其他设备，不需要供电设备，如图1.2.6 所示。

图1.2.5　光纤信道结构（一）

图1.2.6　光纤信道结构（二）

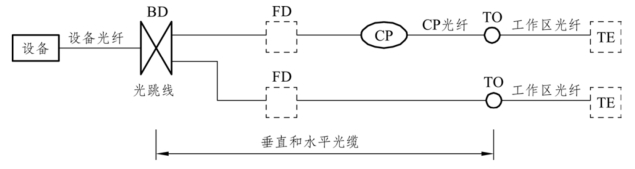

信息插座TO 直接连接到建筑物配线设备BD，可以不设楼层配线设备FD，如图1.2.7所示。楼层配线设备FD 可以设置光分路器（无源光器件），不需要供电设备，也可以考虑设置光交换机等有源网络设备。

图1.2.7　光纤信道结构（三）

选择正确的智能建筑综合布线系统结构非常重要，它影响整个智能建筑综合布线工程的产品选型、布线方式、升级方法和网络管理等各个方面。
