边桩测设后，路堤填方，路堑挖方过程中要控制边坡坡率符合设计要求，还要在实地标定边坡坡度。

1.挂线法

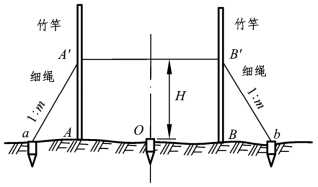

如图5.3.7所示，a、b为坡脚桩，A、B为边桩，在A、B竖立标杆，在标杆上等于中桩填方高度处做A′、B′记号，用细绳连接a、A′、B′、b，即得出设计边坡线。此法适用于填土的路堤施工。

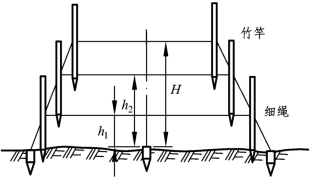

如图5.3.8所示，当填土较高时，分层施工填筑，此时可分层挂线，挂线前，根据每层填土高度h及坡度率计算顶面宽度，挂线方法与一次挂线相同。

图5.3.7　一次挂线边坡放样

图5.3.8　多层挂线边坡放样

2.坡度尺法

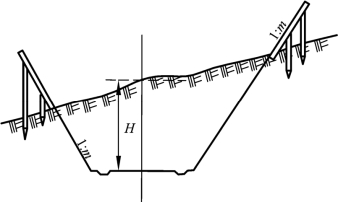

如图5.3.9所示，路堑施工时，可在边桩外侧按设计边坡钉立固定的边坡样板，施工时可随时指示并检查开挖和修整边坡。(www.daowen.com)

图5.3.9　固定边坡样板

3.机械施工边坡控制

路堑施工时，根据测设的边桩位置，当机械开挖至靠近边坡0.3 m时，改为人工修坡。每10 m边坡范围插杆挂线人工刷坡。每挖深3～4 m时，要重新恢复中线点、测高程，放出施工面边桩。

路堤施工放样边桩时，每侧需超出路堤的设计宽度0.3 m，以保证修整路基边坡后的路堤边缘有足够的压实度，人工修坡时，保证边坡的坡率和平整度。每层填料松铺厚度300～500 mm，每挖深1～2 m时，要重新恢复中线点、测高程，放出填筑面边桩。撒石灰线标志出边线位置。

4.RTK边坡放样

操作方法请扫描二维码观看视频教学。

RTK边坡放样视频
