1）新建自适应公制常规模型，单击“创建”选项卡“绘制”面板中的“点图元”，观察选项栏，会显示将要放置的参照点所位于的工作平面，本例中是放于“参照标高”平面上，如图4-49所示。

放置4个参照点，全部选中，单击菜单栏的“使自适应”，将其转为自适应点，选中其中的一个。

2）观察“属性”栏，“限制条件”下的3项都是灰色（不可修改），可以加参数的属性有3个：“可见”“编号”“名称”，如图4-50所示。

图4-49

图4-50

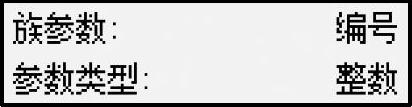

3）属性与参数类型之间的关系。“编号”是整数类型，如图4-51所示；“名称”是文字类型，如图4-52所示；“可见”是“是/否”类型，如图4-53所示。

图4-51

图4-52

图4-53

4）如果修改一个点的编号，当它更新时（图4-54），会影响其他点的编号，相当于将两个点的编号切换了一下，如图4-55所示。如果输入的数字超过了场景内放置点（自适应）的数量，系统则会弹出警告，如图4-56所示。(www.daowen.com)

图4-54

图4-55

图4-56

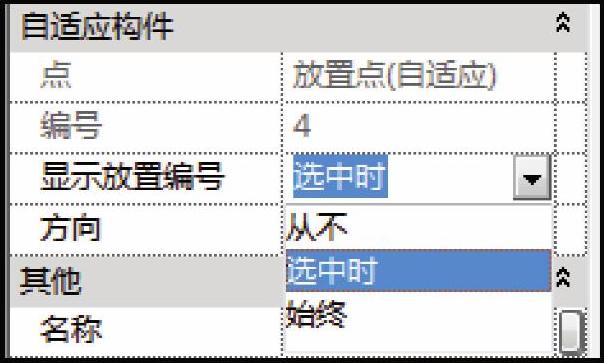

5）为了有助于在操作时观察点的顺序（图4-57），可以将“显示放置编号”设置为“始终”，如图4-58所示。

6）“方向”是一个非常重要的属性。最常用的是“按主体参照”和“垂直放置”，如图4-59所示。

图4-57

图4-58

图4-59
