Revit2018：别墅地板创建实例

时间：2023-10-02 理论教育 版权反馈
【摘要】：接8.1.2实例继续创建别墅。5）返回到“材质浏览器”对话框，其他采用默认设置，如图8-45所示。图8-45 “材质浏览器”对话框6）返回到“编辑部件”对话框，设置“面层1[4]”厚度为“20”，如图8-46所示。连续单击“确定”按钮。新建“瓷砖地板”，具体参数如图8-55所示。2）在“属性”选项板中选择“瓷砖地板”类型，输入自标高的高度为“0”。

Revit2018：别墅地板创建实例

接8.1.2实例继续创建别墅。

1.创建第一层地板

1）将视图切换至1F楼层平面。单击“建筑”选项卡“构建”面板“楼板”978-7-111-61116-5-Chapter08-75.jpg下拉列表框中的“楼板：建筑”按钮978-7-111-61116-5-Chapter08-76.jpg，打开“修改|创建楼层边界”选项卡和选项栏。

2）在“属性”选项板中选择“楼板常规-150mm-实心”类型，输入自标高的高度为“0”。

3）单击“编辑类型”按钮978-7-111-61116-5-Chapter08-77.jpg，打开“类型属性”对话框，新建“常规-150mm-带瓷砖”类型。

4）单击“编辑”按钮978-7-111-61116-5-Chapter08-78.jpg，打开“编辑部件”对话框，单击“插入”按钮978-7-111-61116-5-Chapter08-79.jpg，插入新的层并更改功能为“面层1[4]”，单击材质中的“浏览”按钮，打开“材质浏览器”对话框，选择“瓷砖，机制”材质并添加到文档中，勾选“使用渲染外观”复选框，单击“图案填充”区域，打开“填充样式”对话框，选择“交叉线5mm”，连续单击“确定”按钮。

5）返回到“材质浏览器”对话框，其他采用默认设置，如图8-41所示。单击“确定”按钮。

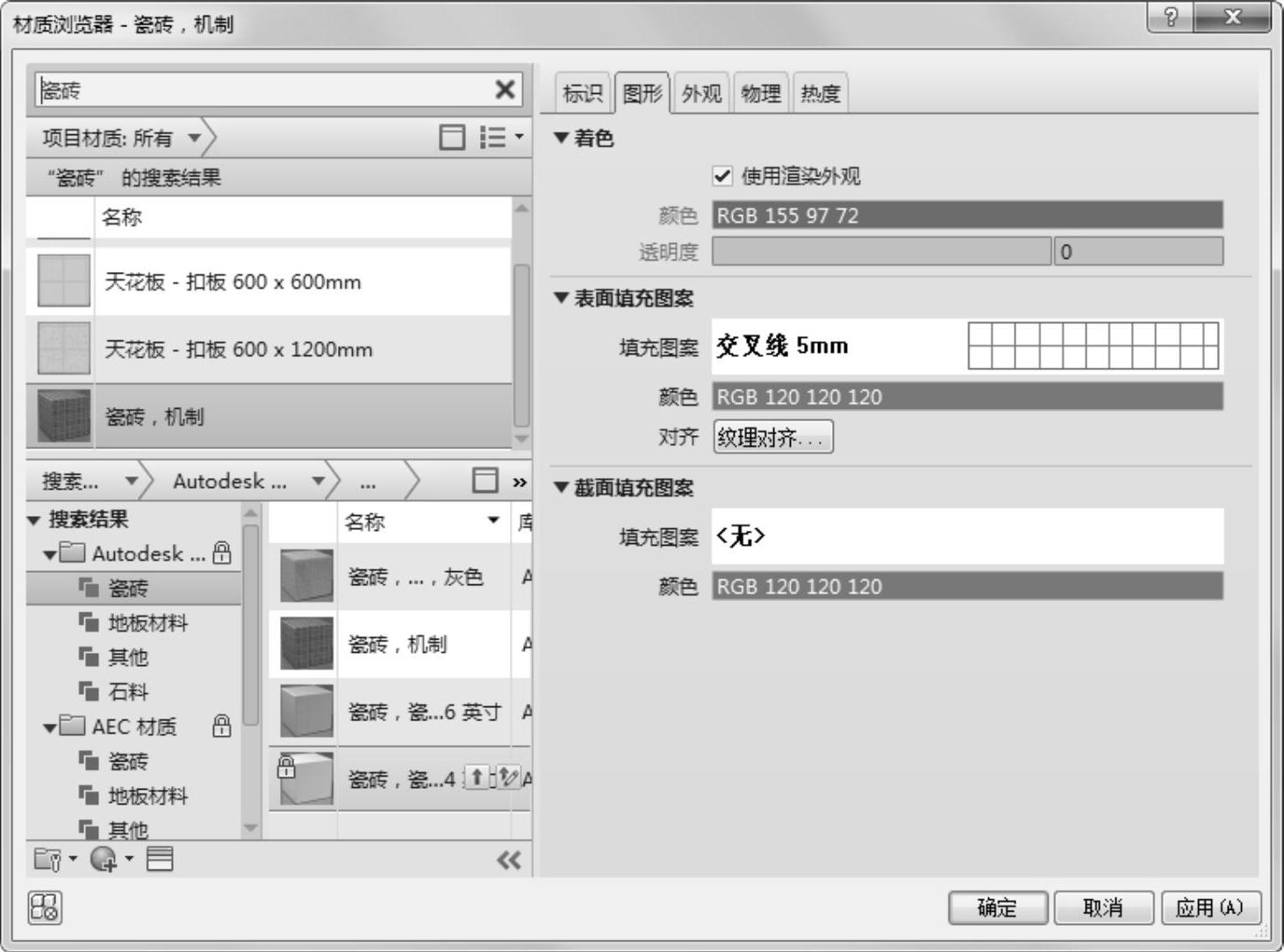

图8-41 “材质浏览器”对话框

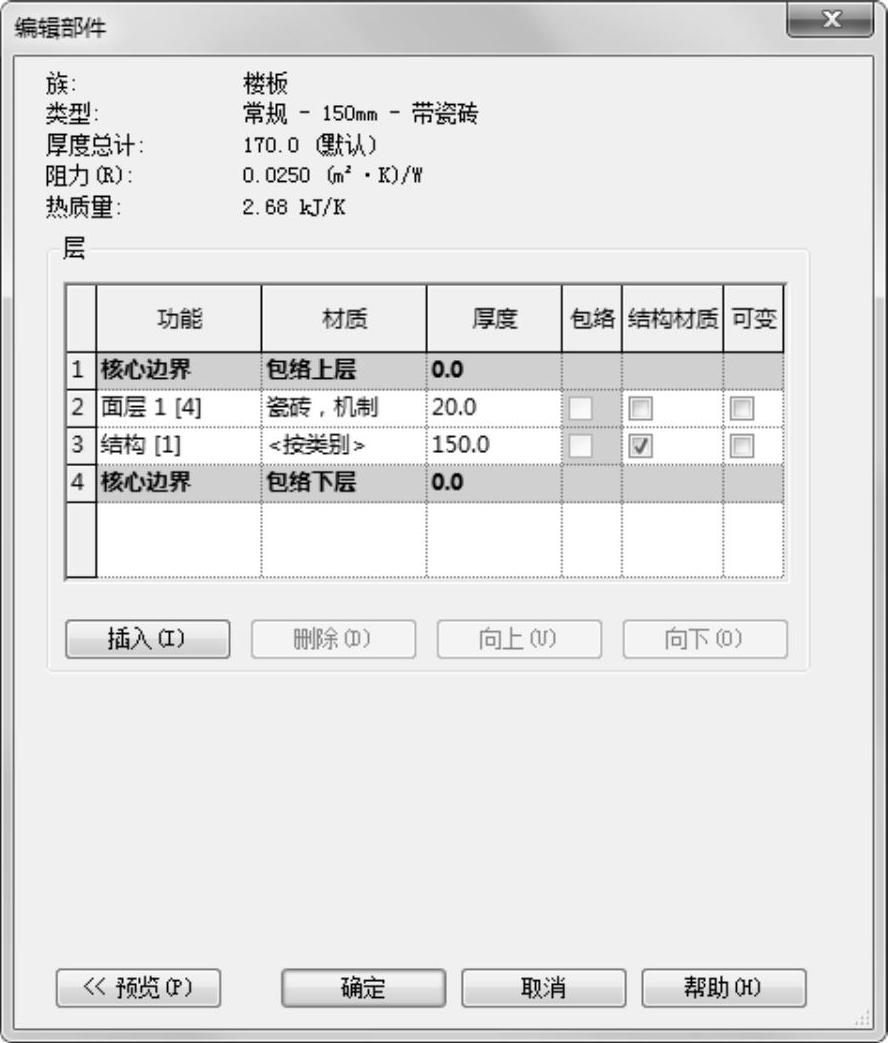

6）返回到“编辑部件”对话框，设置“面层1[4]”厚度为“20”，如图8-42所示。连续单击“确定”按钮。

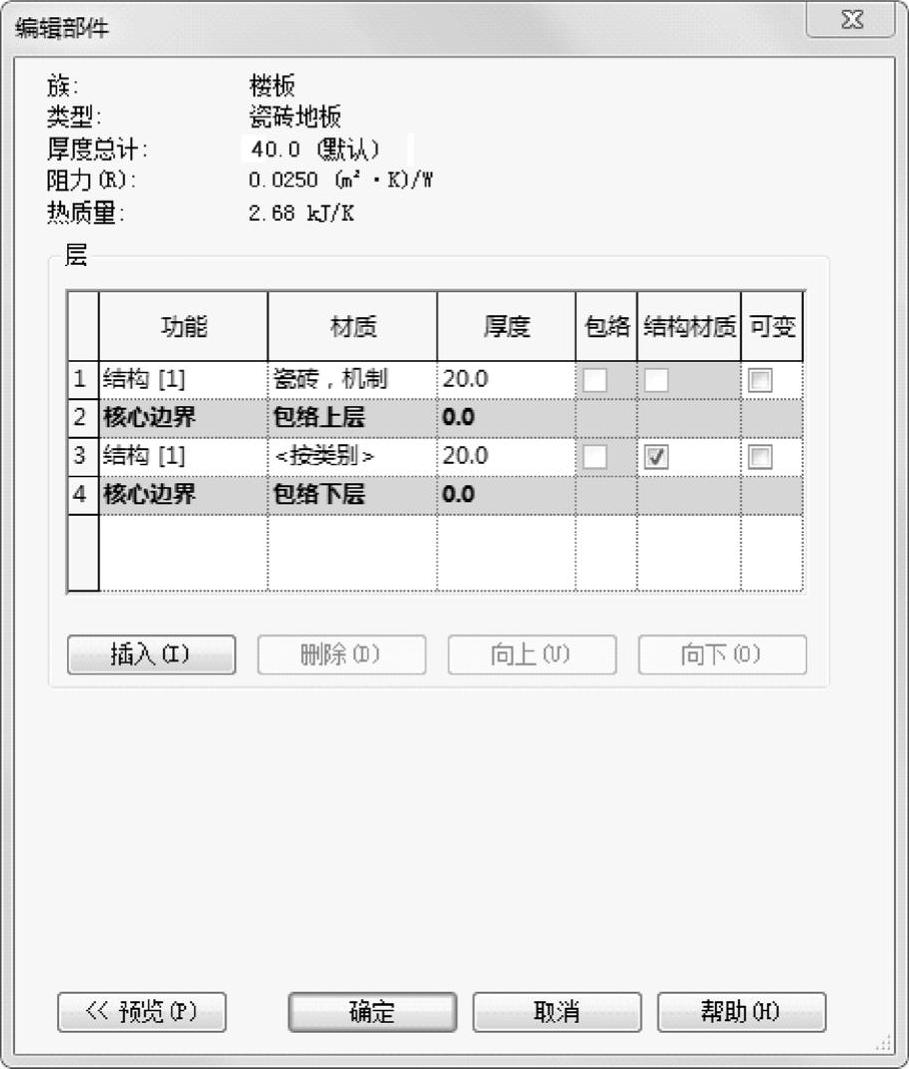

图8-42 “编辑部件”对话框

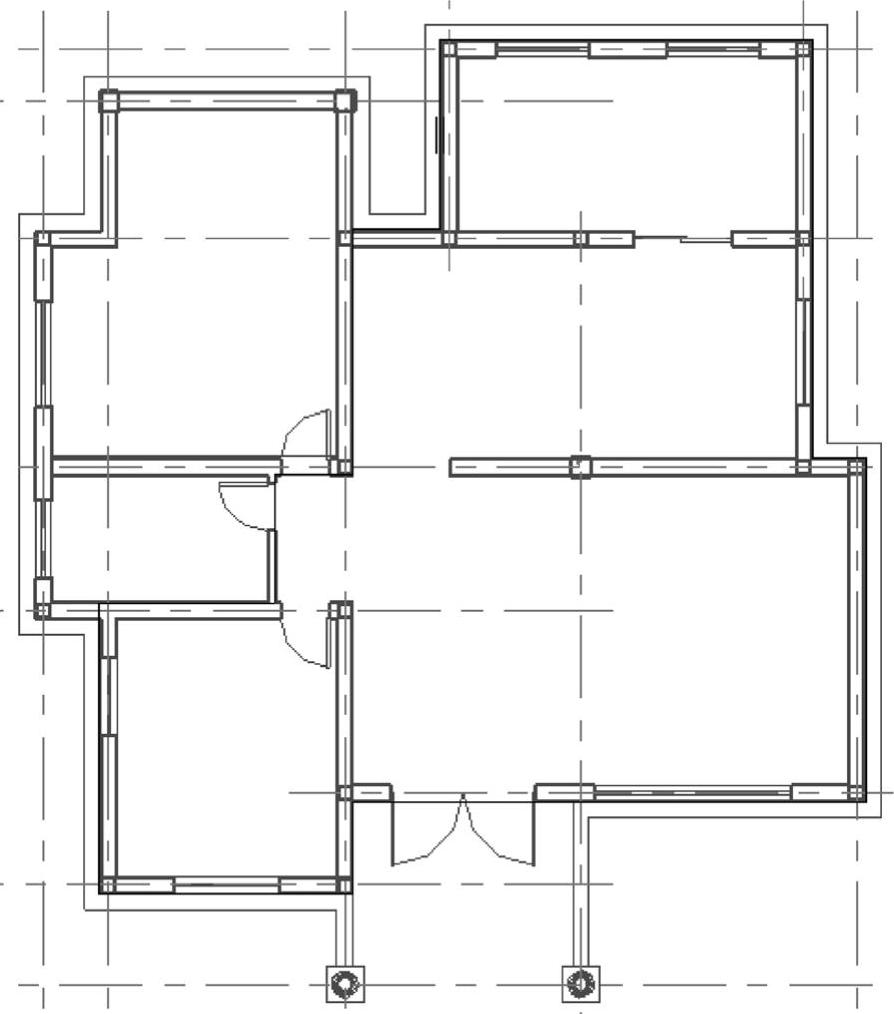

7）单击“绘制”面板中的“边界线”按钮978-7-111-61116-5-Chapter08-82.jpg和“线”按钮，绘制边界线并将其与墙体锁定，如图8-43所示。


图8-43 绘制边界线

8）单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter08-84.jpg，完成地板的创建，如图8-44所示。

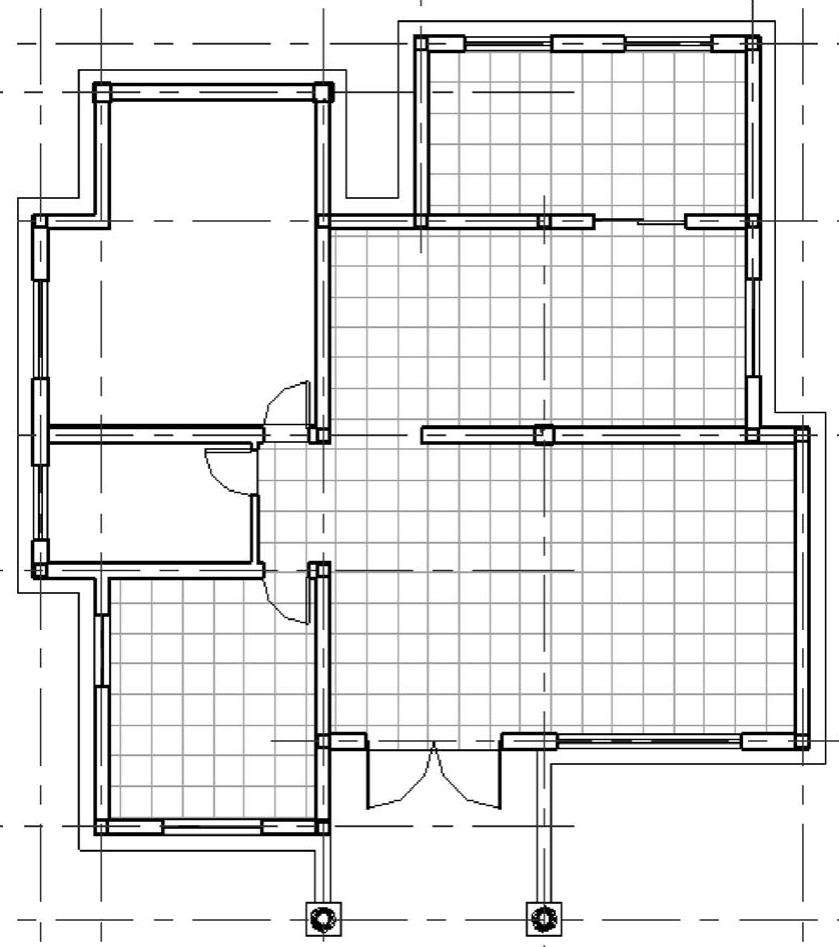

图8-44 铺装瓷砖

2.创建卫生间地板

1）单击“建筑”选项卡“构建”面板“楼板”978-7-111-61116-5-Chapter08-86.jpg下拉列表框中的“楼板：建筑”按钮978-7-111-61116-5-Chapter08-87.jpg，打开“修改|创建楼层边界”选项卡和选项栏。

2）在“属性”选项板中选择“楼板常规-150mm-实心”类型，输入自标高的高度为“0”。

3）单击“编辑类型”按钮978-7-111-61116-5-Chapter08-88.jpg，打开“类型属性”对话框，新建“卫生间地板”。单击“确定”按钮。

4）返回到“类型属性”对话框，单击“编辑”按钮978-7-111-61116-5-Chapter08-89.jpg，打开“编辑部件”对话框，单击“插入”按钮978-7-111-61116-5-Chapter08-90.jpg，插入新的层并更改功能为“面层1[4]”，单击材质中的“浏览”按钮，打开“材质浏览器”对话框，选择“瓷砖，瓷器，4英寸”材质并添加到文档中，勾选“使用渲染外观”复选框，单击“表面填充图案”选项组的“图案填充”区域，打开“填充样式”对话框，选择“对角线交叉填充1”，连续单击“确定”按钮。

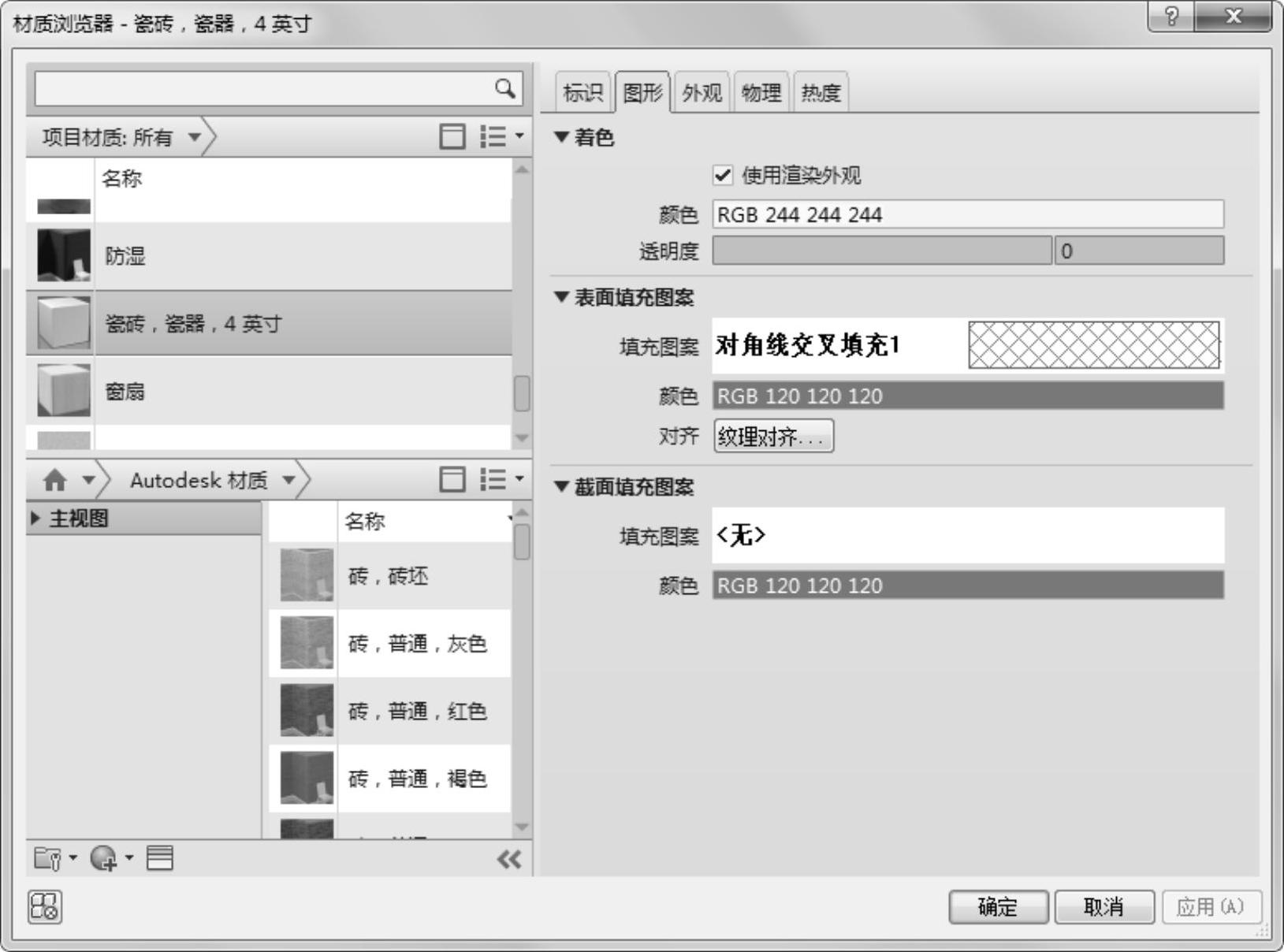

5）返回到“材质浏览器”对话框，其他采用默认设置，如图8-45所示。单击“确定”按钮。


图8-45 “材质浏览器”对话框

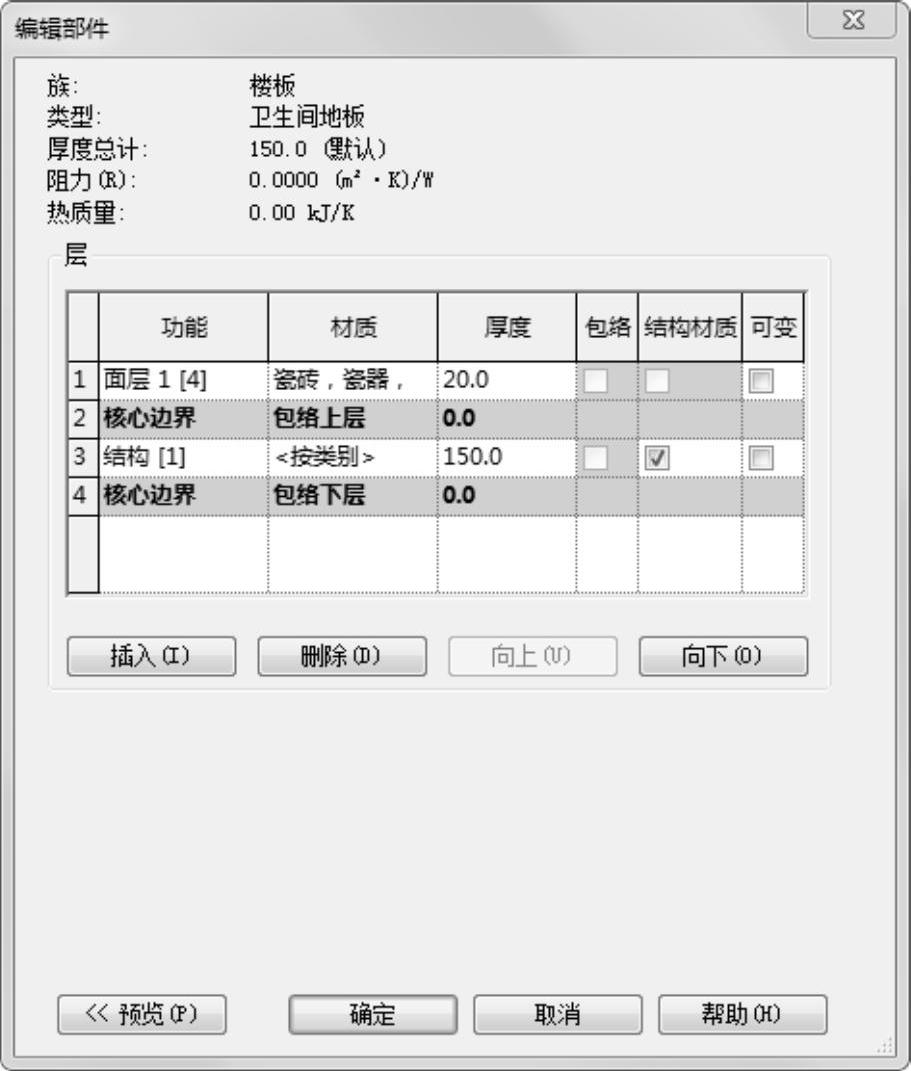

6）返回到“编辑部件”对话框，设置“面层1[4]”厚度为“20”，如图8-46所示。连续单击“确定”按钮。

7）单击“绘制”面板中的“边界线”按钮978-7-111-61116-5-Chapter08-92.jpg和“矩形”按钮978-7-111-61116-5-Chapter08-93.jpg，绘制边界线并将其与墙体锁定，如图8-47所示。


图8-46 “编辑部件”对话框

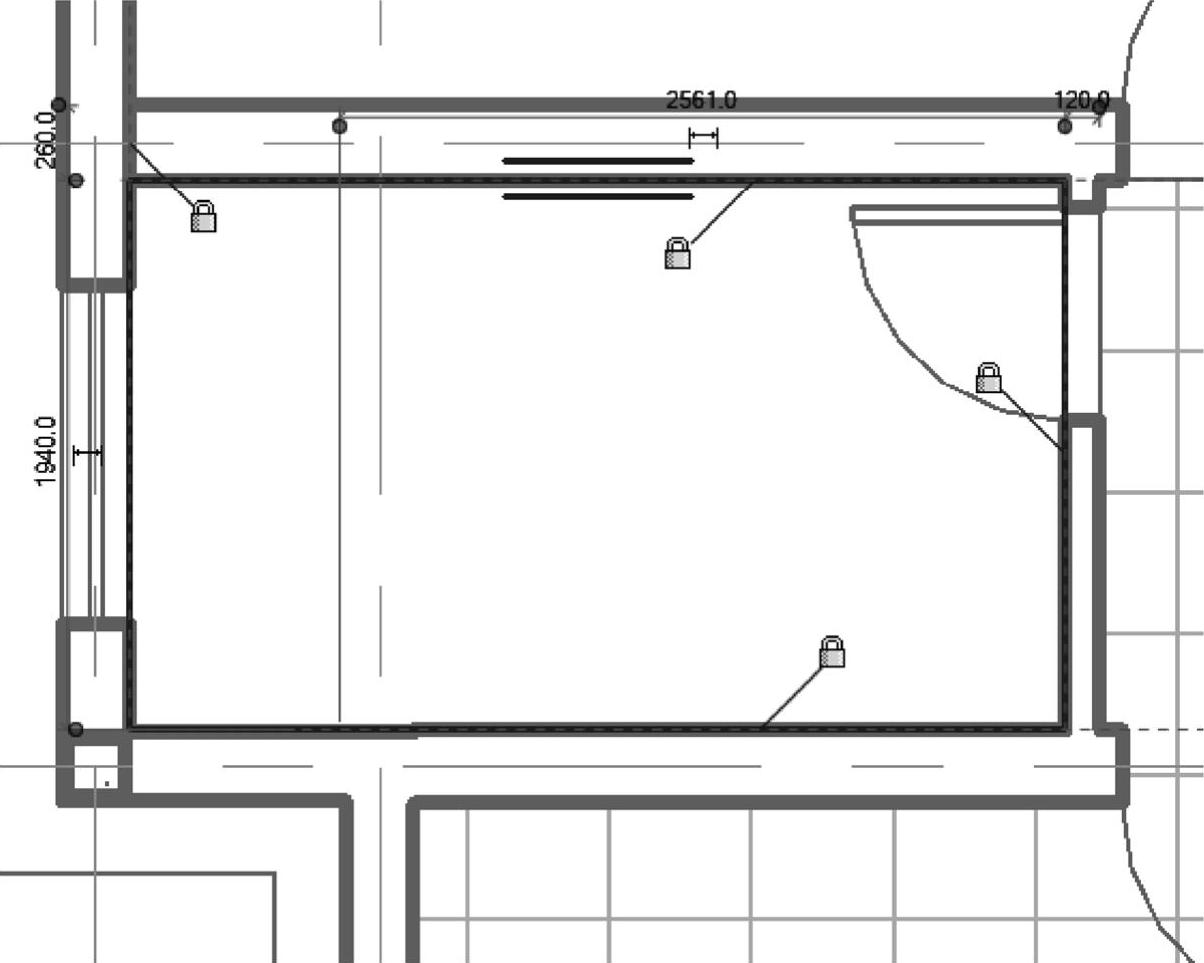

图8-47 绘制边界线

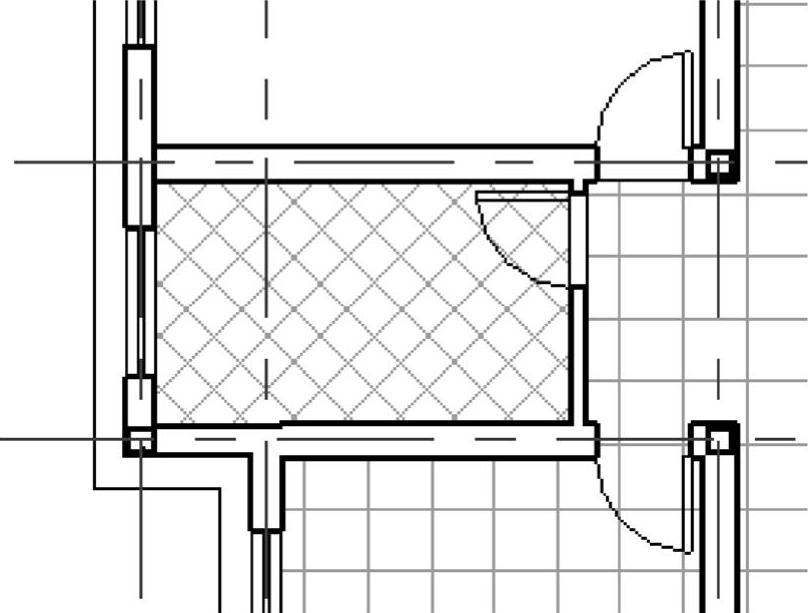

8）单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter08-96.jpg，完成卫生间地板的创建，如图8-48所示。


图8-48 卫生间地板

提示：

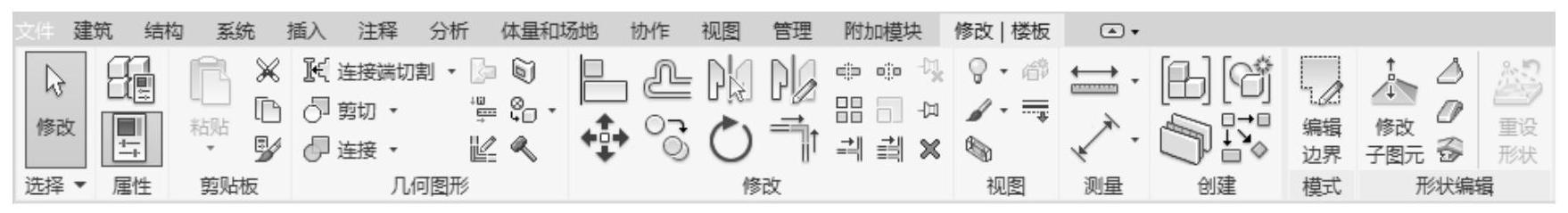

卫生间地板中间部分要比周围低有利于排水，因需要对卫生间地板进行编辑。9）选取卫生间地板，打开“修改|楼板”选项卡，如图8-49所示。


图8-49 “修改|楼板”选项卡(www.daowen.com)

10）单击“形状编辑”面板中的“添加点”按钮978-7-111-61116-5-Chapter08-99.jpg，在卫生间的中间位置添加点，如图8-50所示。单击鼠标右键，打开图8-51所示的快捷菜单，选择“取消”选项，然后输入高程值为“5”，如图8-52所示。按〈Enter〉键确认。

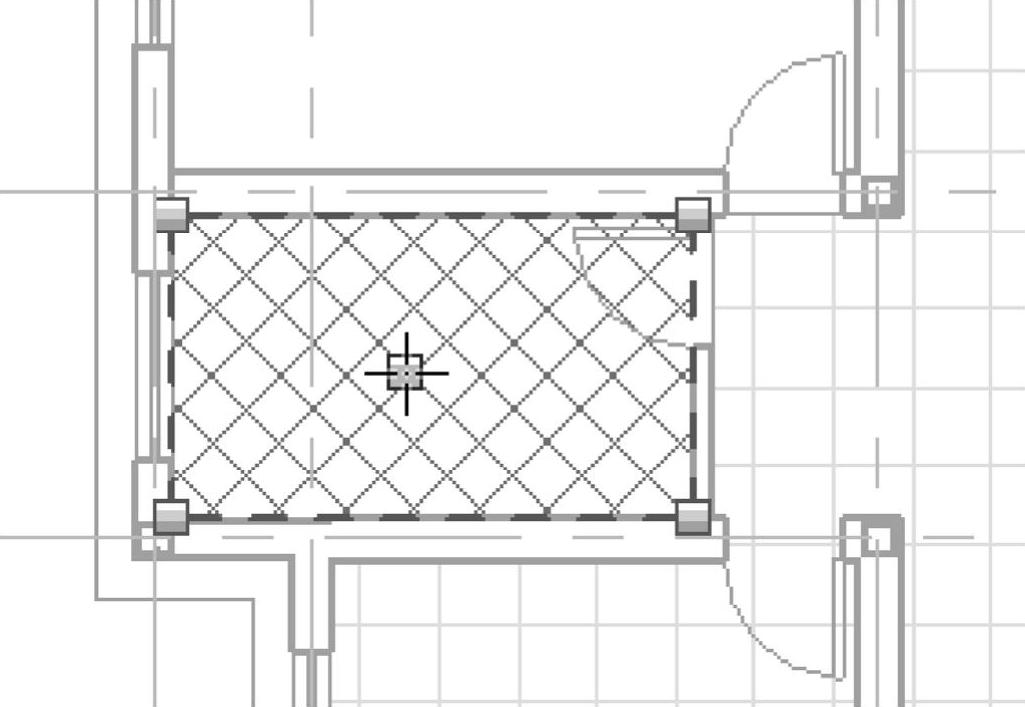

图8-50 添加点

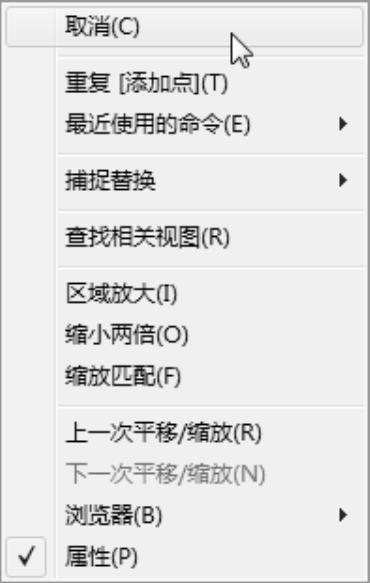

图8-51 快捷菜单

11）按〈Esc〉键退出修改，修改后的卫生间地板如图8-53所示。

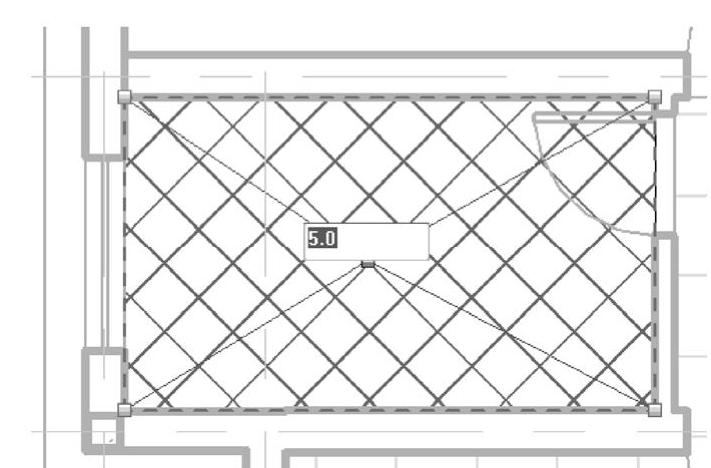

图8-52 更改高程

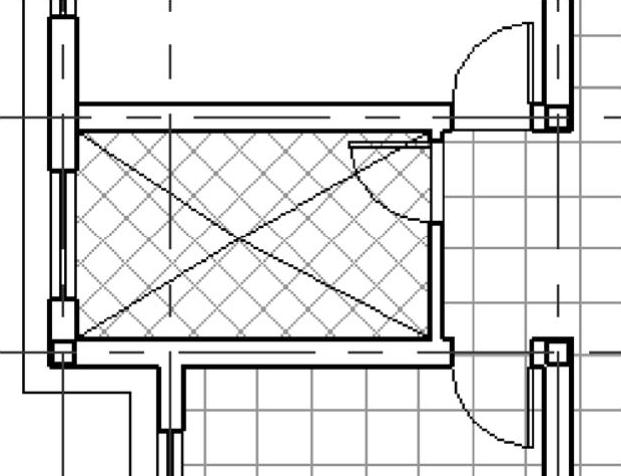

图8-53 卫生间地板

3.创建车库地板

1）单击“建筑”选项卡“构建”面板“楼板”978-7-111-61116-5-Chapter08-104.jpg下拉列表框中的“楼板：建筑”按钮978-7-111-61116-5-Chapter08-105.jpg，打开“修改|创建楼层边界”选项卡和选项栏。

2）在“属性”选项板中选择“楼板常规-150mm-实心”类型，输入自标高的高度为“-300”。

3）单击“绘制”面板中的“边界线”按钮978-7-111-61116-5-Chapter08-106.jpg和“线”按钮978-7-111-61116-5-Chapter08-107.jpg，绘制图8-54所示的车库边界线。


图8-54 车库边界线

4）单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter08-109.jpg，完成车库地板的创建。

4.创建第二层地板

1）将视图切换至2F楼层平面。单击“建筑”选项卡“构建”面板“楼板”978-7-111-61116-5-Chapter08-110.jpg下拉列表框中的“楼板：建筑”按钮978-7-111-61116-5-Chapter08-111.jpg，打开“修改|创建楼层边界”选项卡和选项栏。

2）在“属性”选项板中选择“楼板常规-150mm”类型，输入自标高的高度为“0”。新建“瓷砖地板”，具体参数如图8-55所示。


图8-55 设置第二层地板参数

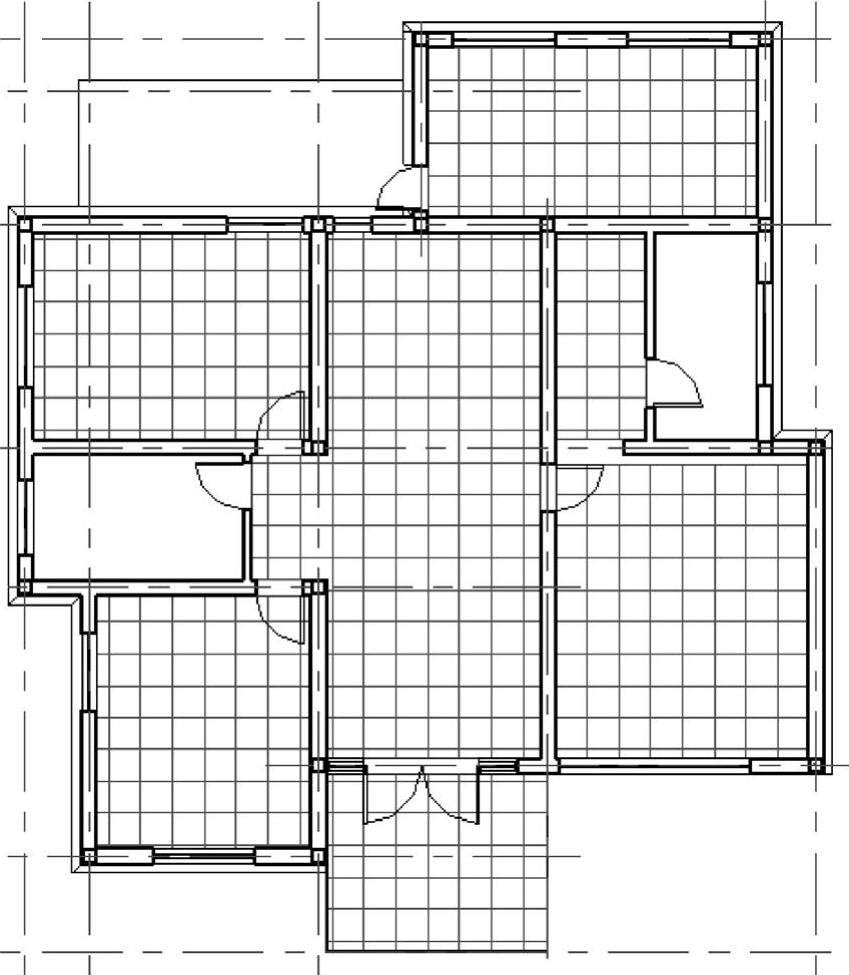

3）分别对房间进行地板铺设，结果如图8-56所示。


图8-56 铺设瓷砖

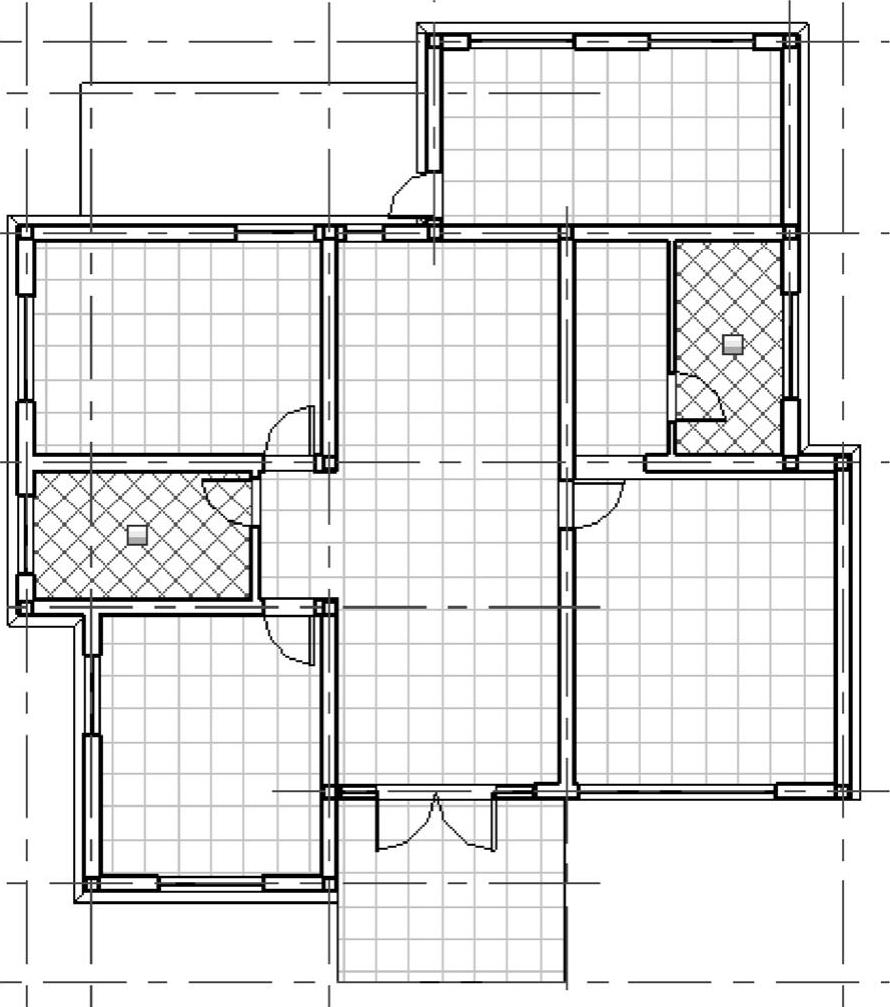

4）按照一层卫生间的铺设方式，铺设二层两个卫生间的地板，结果如图8-57所示。


图8-57 二层卫生间地板

5.创建第三层地板

1）将视图切换至3F楼层平面。单击“建筑”选项卡“构建”面板“楼板”978-7-111-61116-5-Chapter08-115.jpg下拉列表框中的“楼板：建筑”按钮978-7-111-61116-5-Chapter08-116.jpg，打开“修改|创建楼层边界”选项卡和选项栏。

2）在“属性”选项板中选择“瓷砖地板”类型，输入自标高的高度为“0”。

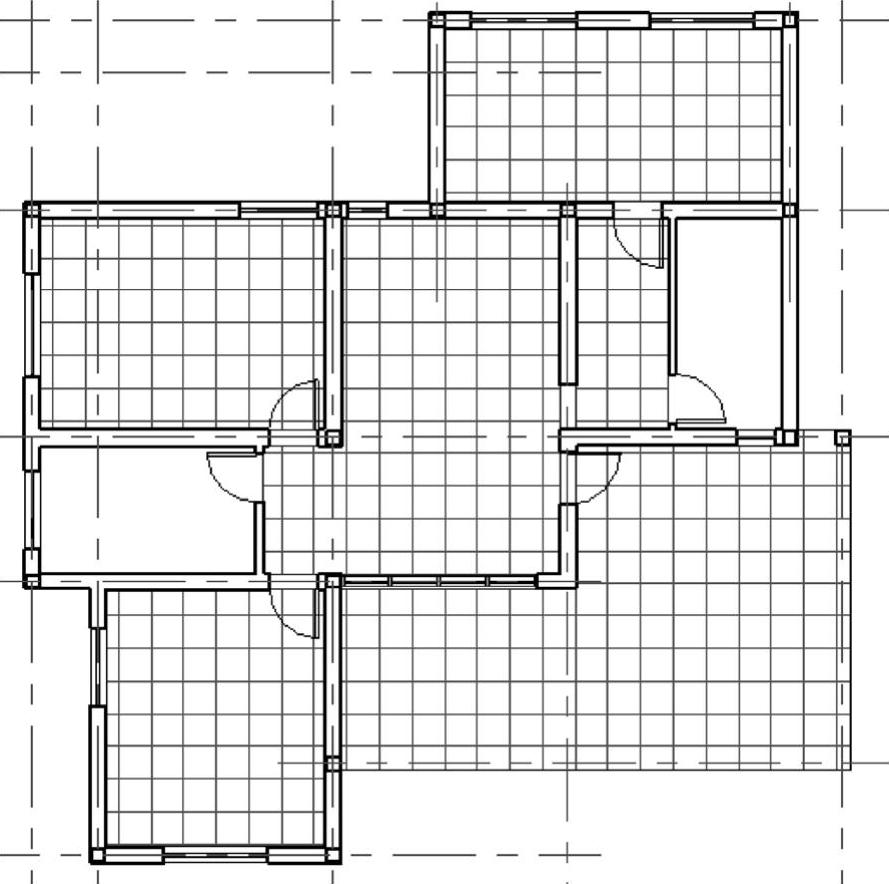

3）分别对房间进行地板铺设，结果如图8-58所示。


图8-58 铺设瓷砖

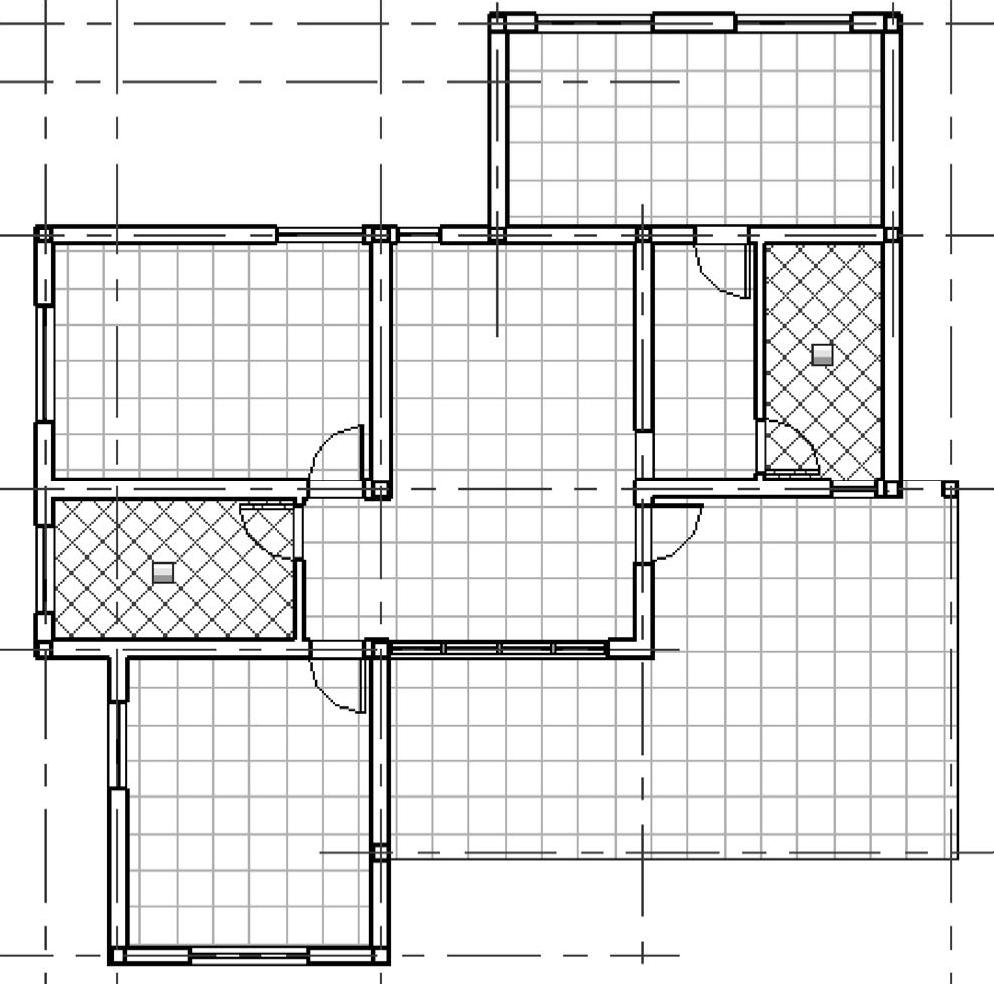

4）按照一层卫生间的铺设方式，铺设三层两个卫生间的地板，结果如图8-59所示。


图8-59 三层卫生间地板
