接5.1.3小节实例继续创建别墅。

1.创建第一层墙

1）新建240外墙。

①切换到1F楼层平面，单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙常规-200mm”类型，单击“编辑类型”按钮，打开“类型属性”对话框，新建240mm外墙，单击结构栏中的“编辑”按钮。

②打开“编辑部件”对话框，单击“插入”按钮，插入“面层1[4]”，单击材质栏中的浏览器按钮，打开“材质浏览器”对话框，选择水泥砂浆材质，然后单击“新建材质”按钮，新建材质并更改名称为“外墙黄色”。

③单击“外观”选项卡，在常规栏中单击“颜色”，打开“颜色”对话框，设置颜色，如图6-28所示。连续单击“确定”按钮，返回到“编辑部件”对话框。

图6-28 “颜色”对话框

④设置“面层1[4]”的厚度为“20”，单击“插入”按钮，在结构层的下面创建“面层1[4]”，设置材质如图6-29所示。然后设置厚度为“20”，如图6-30所示。连续单击“确定”按钮，完成240mm外墙的创建。

图6-29 设置材质

图6-30 240mm外墙参数

2）在“属性”选项板中选择“叠层墙外部-砌块勒脚砖墙”类型，单击“编辑类型”按钮，打开“类型属性”对话框，新建240mm外墙带墙脚，单击结构栏中的“编辑”按钮，打开“编辑部件”对话框，更改“外部-带砌块与金属立筋龙骨复合墙”的高度为“940”，选择层1为240mm外墙，如图6-31所示。单击“确定”按钮，完成240mm外墙带墙脚的创建。

图6-31 240mm外墙带墙脚参数

3）在“属性”选项板中设置“定位线”为“核心层中心线”，“底部约束”为“1F”，“底部偏移”为“-470”，“顶部约束”为“直到标高：2F”，如图6-32所示。

4）根据轴网和结构柱，绘制图6-33所示的外墙。

图6-32 属性选项板

图6-33 绘制外墙

5）单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙常规-200mm”类型，单击“编辑类型”按钮，打开“类型属性”对话框，新建240mm内墙，单击结构栏中的“编辑”按钮，打开“编辑部件”对话框，设置参数如图6-34所示。连续单击“确定”按钮。

图6-34 设置内墙参数

6）根据轴网和结构柱，绘制图6-35所示的内墙。

图6-35 绘制内墙

7）单击“建筑”选项卡“构建”面板中的“墙”按钮，在选项栏中设置连接状态为“不允许”，在“属性”选项板中选择“240外墙”类型，绘制大门处的外墙，如图6-36所示。

图6-36 绘制大门处外墙

8）在“属性”选项板中设置“底部偏移”为“1F”，“底部偏移”为“-470”，“顶部约束”为“直到标高：1F”，“顶部偏移”为“470”，其他采用默认设置，如图6-37所示。

9）单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙240内墙”类型，单击“编辑类型”按钮，打开“类型属性”对话框，新建120mm内墙，单击结构栏中的“编辑”按钮，打开“编辑部件”对话框，设置参数如图6-38所示。连续单击“确定”按钮。

图6-37 “属性”选项板

图6-38 设置内墙参数(www.daowen.com)

10）在图中绘制隔断墙，选取隔断墙，双击临时尺寸修改尺寸值，如图6-39所示。

图6-39 绘制隔断墙

2.创建第二层墙

1）将视图切换到2F楼层平面。

2）单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙240外墙”，设置“定位线”为“核心层中心线”，“底部约束”为“2F”，“底部偏移”为“0”，“顶部约束”为“直到标高：3F”，如图6-40所示。

3）在选项栏中设置连接状态为“允许”，根据轴网和结构柱绘制二层的外墙，如图6-41所示。

图6-40 设置参数

图6-41 绘制二层外墙

4）单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙240内墙”，其他采用默认设置，根据轴网和结构柱绘制内墙，如图6-42所示。

图6-42 绘制内墙

5）单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙120内墙”类型。

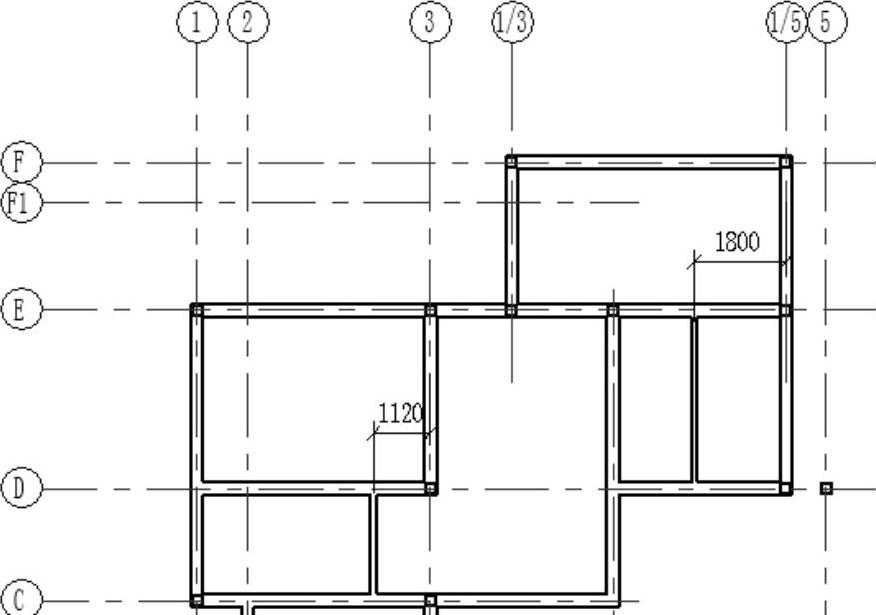

6）在图中绘制隔断墙，选取隔断墙，双击临时尺寸修改尺寸值，如图6-43所示。

图6-43 绘制隔断墙

3.创建第三层墙

1）将视图切换到3F楼层平面，并调整C轴线的长度。

2）单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙240外墙”，设置“定位线”为“核心层中心线”，“底部约束”为“3F”，“底部偏移”为“0”，“顶部约束”为“直到标高：4F”，如图6-44所示。

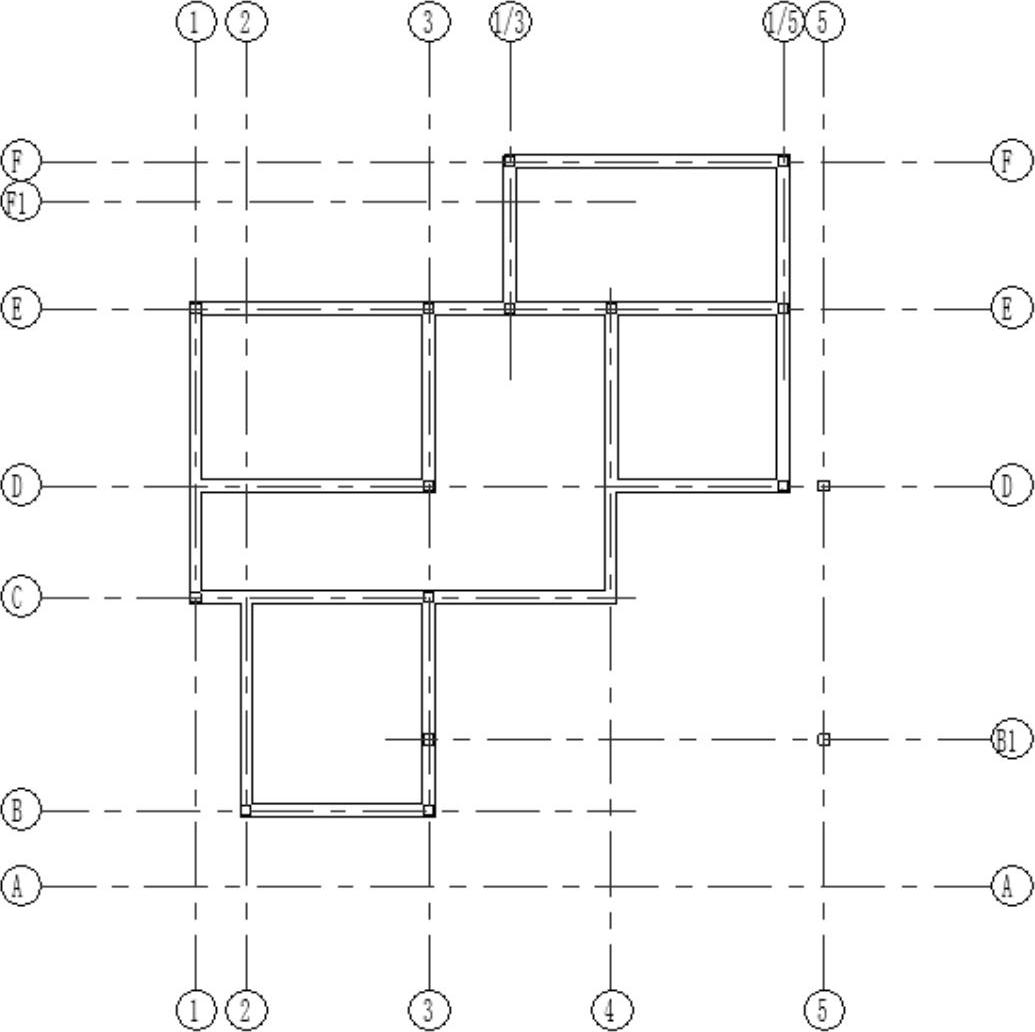

3）在选项栏中设置连接状态为“允许”，根据轴网和结构柱绘制三层的外墙，如图6-45所示。

图6-44 设置参数

图6-45 绘制三层外墙

4）单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙240内墙”，其他采用默认设置，根据轴网和结构柱绘制内墙，如图6-46所示。按〈Esc〉键取消。

图6-46 绘制内墙

5）单击“建筑”选项卡“构建”面板中的“墙”按钮，在“属性”选项板中选择“基本墙120内墙”类型，设置“定位线”为“核心层中心线”，“底部约束”为“3F”，“底部偏移”为“0”，“顶部约束”为“直到标高：4F”，其他采用默认设置。

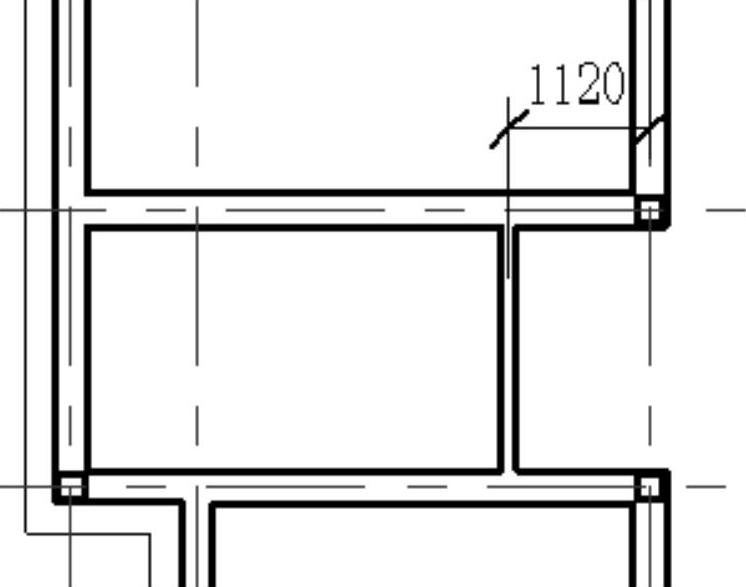

6）在图中绘制隔断墙，选取隔断墙，双击临时尺寸修改尺寸值，如图6-47所示。

图6-47 绘制隔断墙

7）将视图切换到三维视图，观察墙体，将靠近大门的结构柱顶部标高改为“3F”，如图6-48所示。

图6-48 墙体
