一、实训目的

测定双极晶体管的输出特性。

二、实训电路和工作原理

双极晶体管（简称三极管）的B-E结为一个PN结，所以它的输入特性iB=f（uBE）与二极管正向特性相似，所以本项目不再测试。本项目主要测定双极晶体管的输出特性。

双极晶体管的输出特性是指在基极电流iB一定的条件下，iC=f（uCE）。其测试电路如图1.2.6所示。

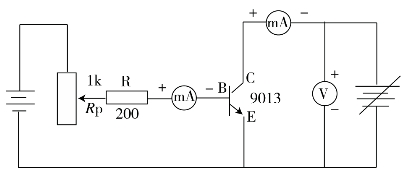

图1.2.6　双极晶体管输入输出特性测试电路

NPN双极晶体管9013主要参数：

集电极最大功率PCM=400 mW；

集电极最大电流ICM=500 mA；

集电极-发射极击穿电压U（BR）CEO=25 V；

集电极-发射极穿透电流ICEO=0.5 mA；

集电极-发射极饱合电压UCE（sat）=0.6 V；

截止频率fT=150 MHz；

电流放大倍数β=64～144；

外型TO-92。

双极晶体管的输出特性曲线如图1.2.7所示。(www.daowen.com)

图1.2.7　三极管输出特性曲线

在此簇曲线中有三个特征区域：

（1）截止区：iB=0，iC≤ICEO，三极管此时相当于开路。

（2）饱和区：其特征是UCE≤UBE，此时集电极与发射极间的电压称为饱和电压UCES＜0.4 V，三极管c-e之间相当于短路（相当于开关闭合）。

（3）放大区：其特征是UBE＞UON（开启电压），UCE＞UBE，此时呈现：①恒流性，iC基本与UCE无关；②受控性，iC仅受iB控制，iC=βiB，呈现放大。

三、实训设备

（1）装置中的直流可调稳压电源、直流电源、电压表、毫安表、微安表、万用表。

（2）单元：RP1、RP3、VT3、VT5、R01、R15。

四、实训内容与实训步骤

按图1.2.6完成接线。其中Eb为直流3 V电源，EC为直流可调稳压电源。微安表也可用万用表代替。

五、实训注意事项

电源电压调节电位器在开始时要调至电压最低点，以免出现过高电压。

六、实训报告要求

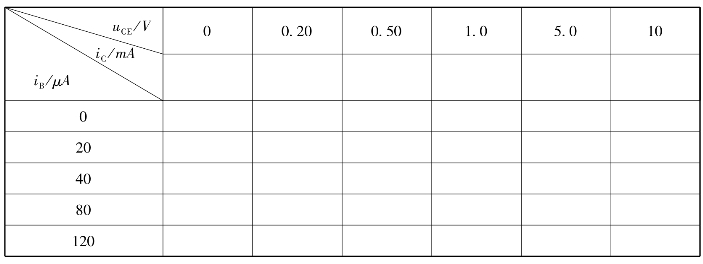

由表格所列数据，画出9013双极晶体管一簇输出特性，并在曲线图上注明各特征区域（截止区、饱和区和放大区）并求出它的放大倍数
