汽车变速器换挡执行元件及作用

换挡执行元件用于约束(固定并使其转速为0或连接某部件使其按某一规定转速旋转)行星轮机构的某些构件,通过适当选择被约束的基本元件和约束方式,得到不同的传动比,形成不同的挡位。换挡执行元件包括离合器制动器和单向离合器。

1.离合器

离合器的常见结构是湿式多片式离合器,图1-14所示是4T65E型自动变速器中的2挡离合器分解图。离合器壳又称离合器鼓,是主动件,其内装有活塞,无液压时,活塞被回位弹簧压回至离合器壳底部。在离合器壳体内表面有轴向内花键,与钢片的外花键嵌合,将动力传递给离合器钢片。在从动花键毂的外表面有外花键,与纤维摩擦片的内花键嵌合。湿式多片离合器的工作原理如图1-15所示,当油压流入活塞前端的腔体时,活塞受液压力后移,使离合器钢片与摩擦片接合,动力得以传递。波纹片是为了使离合器接合平稳而设计的,有的离合器装用,有的离合器不装用。如果用普通钢板代替波纹板,会造成换挡冲击。

一般情况,离合器的进油和泄油只有一个油道,为保证油压迅速泄放,在离合器活塞或壳体的液压腔壁上中装有一个单向球阀,当油压建立时,钢球顶住锥形阀座,液压腔成为封闭的油腔;当油压消失时,随着液压力的下降,钢球与阀座脱开,油液从阀座中排出,使离合器迅速完全脱开。图1-16为4T65E型自动变速器二挡离合器上的单向阀,它位于离合器的壳体上。有些单向球阀位于活塞上。

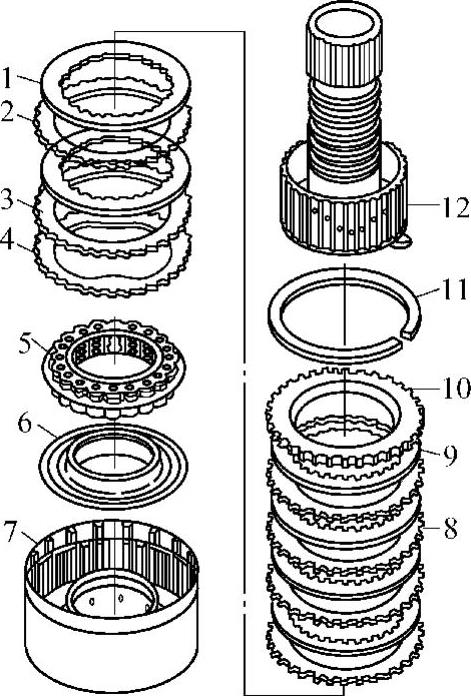

图1-14 湿式多片离合器分解

1、9—纤维摩擦片 2—钢片 3—接合板 4—波纹板 5—回位弹簧 6—活塞 7—离合器壳体(主动件) 8—钢片 10—衬板 11—卡环 12—从动花键毂(从动件)

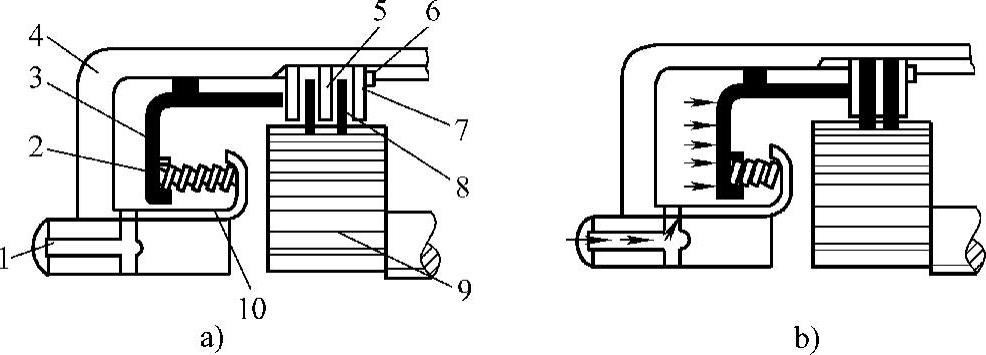

图1-15 湿式多片离合器的工作原理

a)未接合状态 b)接合状态 1—油孔 2—回位弹簧 3—活塞 4—离合器壳 5—钢片 6—卡簧 7—压板(衬板) 8—纤维摩擦片 9—从动毂 10—回位弹簧保持座

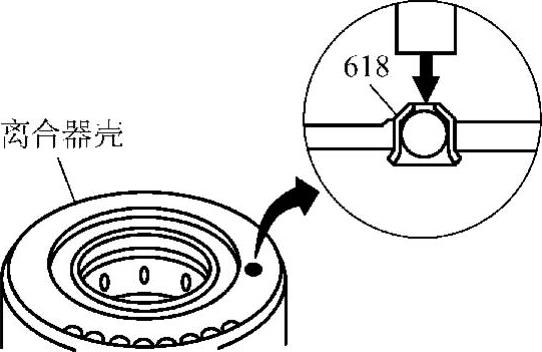

图1-16 单向球阀的结构

2.制动器

制动器的作用是固定行星轮机构中的某一基本元件,工作时将被制动元件与变速器壳体连接在一起,使其固定不能转动。制动器可分为湿式多片制动器和带式制动器两种。

(1)湿式多片制动器 湿式多片制动器的结构与离合器相似,图1-17为4T65E型自动变速器4挡制动器结构图。制动器壳与变速器壳体相连,固定不动,其内装有活塞及钢片、摩擦片。在制动器壳体内表面有轴向内花键,与钢片的外花键嵌合,在4挡轴花键毂的外表面有外花键,与纤维摩擦片的内花键嵌合。制动器工作时,钢片与摩擦片接合,使4挡轴不能转动。

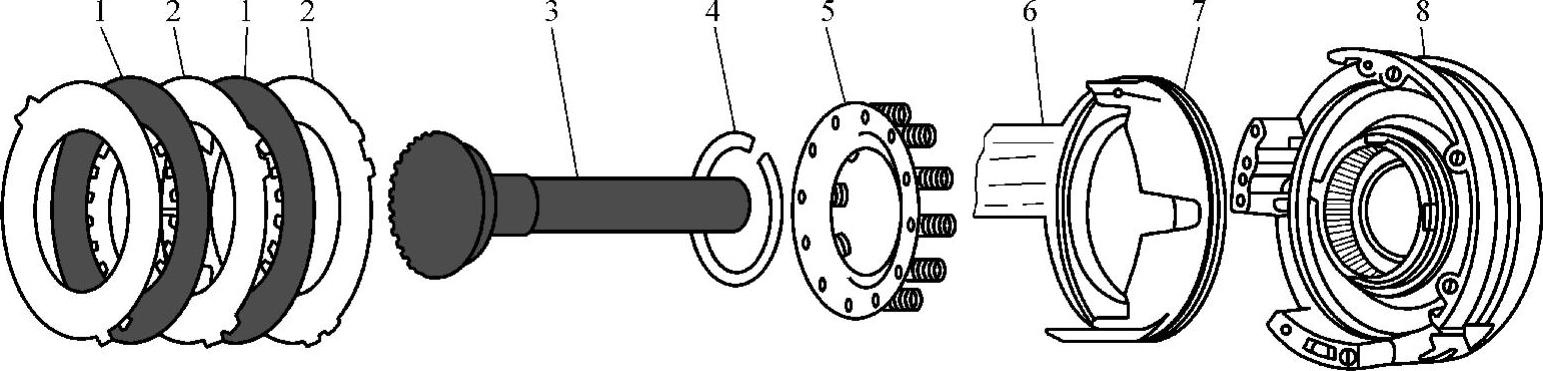

图1-17 湿式多片制动器的结构(www.daowen.com)

1—纤维摩擦片 2—钢片 3—4挡轴(连接前排太阳轮) 4—卡环 5—回位弹簧6—活塞 7—密封圈 8—制动器壳体(与变速器壳体相连)

由上述可知,离合器和制动器不能从其外形和结构来区分,只能从工作效果来区分,工作时驱动某元件的是离合器;工作时制动某元件的则是制动器。在一些别克轿车维修资料中将上面的“4挡制动器”说成“4挡离合器”或“第四级离合器”是不确切的,不利于理解其工作原理,请读者注意。

(2)带式制动器 由制动带及伺服器组成。制动带内敷摩擦材料,包绕在制动鼓的外表面,制动带一端固定在变速器壳体上,另一端与伺服器的活塞相连。带式制动器的工作原理如图1-18所示,当液压施加于活塞时,活塞克服回位弹簧(内弹簧)的阻力向左移动,压缩与推杆相连的缓冲弹簧(内弹簧),使推杆左移,推动制动带的一端,制动带夹紧制动鼓,使制动鼓不能转动。伺服器里面有两个弹簧,其中内弹簧起缓冲作用,可以防止换挡冲击;外弹簧是回位弹簧,在制动解除后,使活塞回位。在制动带未夹紧时,与制动鼓间有一定的间隙,间隙的调整有两种方法,一是调整固定端(支承点)的位置,二是调整伺服器推杆的长度。但是现在的新型自动变速器中因加工精度能够保证合适的间隙,这种调整装置已不多见。

3.单向离合器

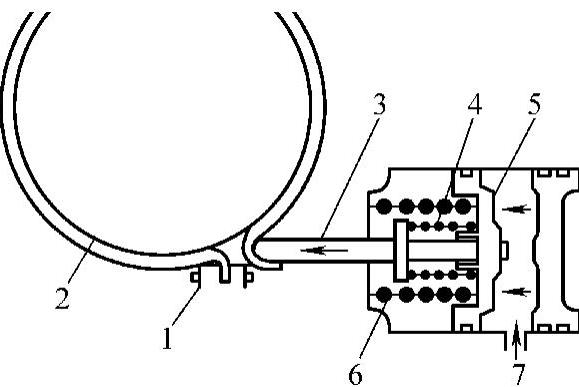

图1-18 带式制动器的工作原理

1—变速器壳体 2—制动带 3—推杆 4—缓冲弹簧 5—活塞 6—回位弹簧 7—伺服油路

单向离合器具有单向锁止的特点,当与之相连接的零件的受力方向与其锁止方向相同时,该元件被固定制动,或连接驱动;当受力方向与锁止方向相反时,该元件被释放脱离连接。单向离合器在不同的状态下具有与离合器、制动器相同的作用。常见的单向离合器有楔块式和滚柱式两种。

(1)楔块式单向离合器 楔块式单向离合器由内圈、楔块、保持架和外圈组成,工作原理如图1-19所示,楔块长端的长度大于内圈和外圈之间的距离,而短端的长度小于内、外圈之间的距离。当内圈固定,外圈沿图中A方向(逆时针)旋转,摩擦力使楔块向倒下的方向转动,楔块对外圈没有阻力,外圈可以转动,单向离合器的这种状态为超越状态;当外圈沿图中B方向(顺时针)旋转,摩擦力使楔块向立起的方向转动,便内圈和外圈卡死连为一体,外圈不能转动,单向离合器处于锁止状态。

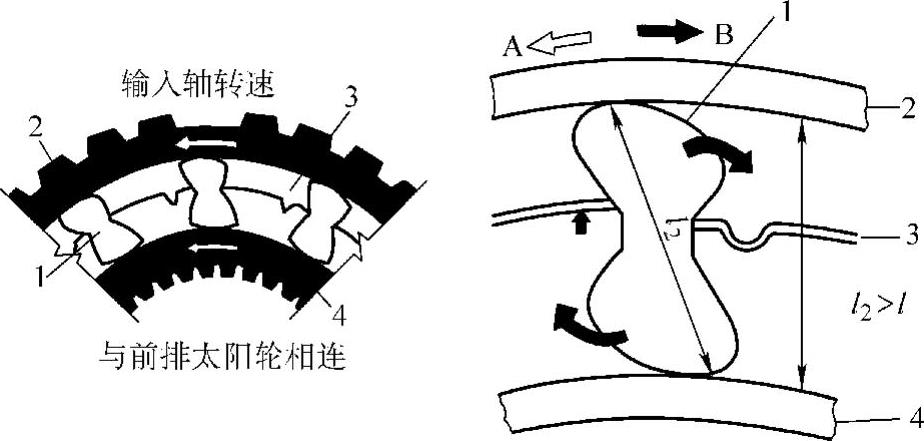

图1-19 楔块式单向离合器的工作原理

1—楔块 2—外圈 3—保持架 4—内圈

(2)滚柱式单向离合器 滚柱式单向离合器由内圈、滚柱、保持架和外圈组成,工作原理如图1-20所示,在外圈中开有楔形槽,当内圈固定,外圈沿图1-20a所示方向(逆时针)旋转时,摩擦力使滚柱压缩弹簧向楔形槽的宽端移动,内圈与外圈脱开,外圈可以转动,单向离合器的这种状态为超越状态;当外圈沿图1-20b所示方向(顺时针)旋转,摩擦力和弹簧力使滚柱向楔形槽的窄端移动,滚柱将内圈与外圈连为一体,外圈不能转动,单向离合器处于锁止状态。楔形槽在外圈上,也有的是开在内圈上,两者的效果是一样的。

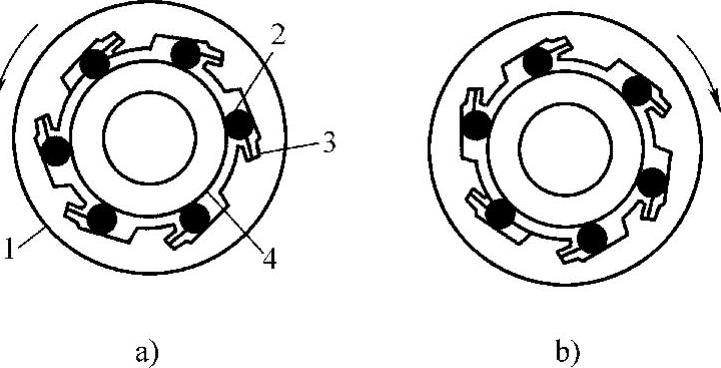

图1-20 滚柱式单向离合器

a)超越状态 b)锁止状态 1—外圈 2—滚柱 3—弹簧 4—内圈
