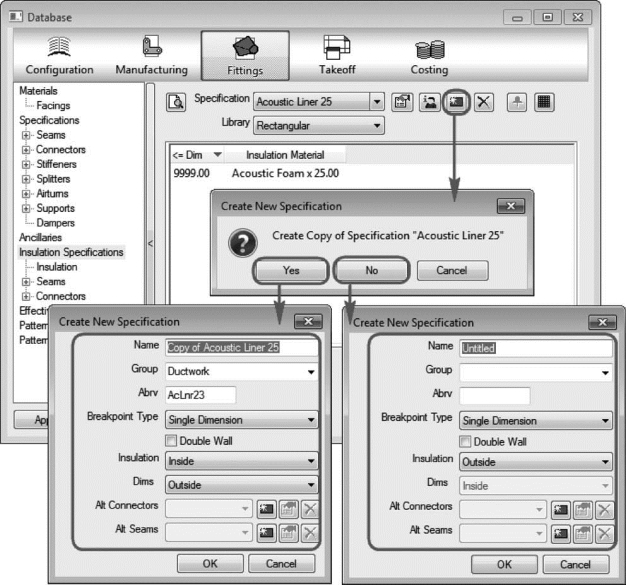

单击功能区中“Database”→“Fittings”→“Insulation Specifications”,单击新建,见图4-42。
①选择“Yes”:继承当前选中隔热层规格的信息。
②选择“No”:新建一个信息完全空白的隔热层规格。
图4-42
(1)Name:隔热层规格名称,可手动输入。
(2)Group:指定创建的隔热层规格属于哪个组,既可以在下拉菜单中选择一个现有的组,也可以直接在空白处手动输入名字创建一个新组,见图4-43。
图4-43
(3)Abrv:名称的缩写,在标签或者报告中使用。

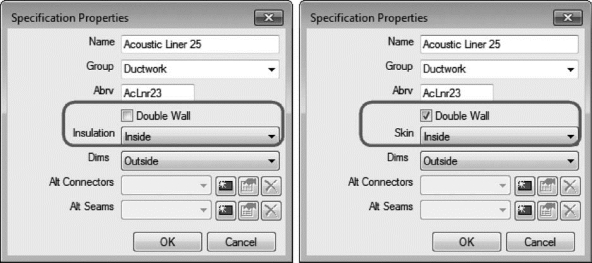

(4)Double Wall:不勾选,仅显示保温层(Insulation);勾选的话显示为“Skin”,表示除了保温层外,还要加上保温保护层,见图4-44。
(www.daowen.com)
图4-44

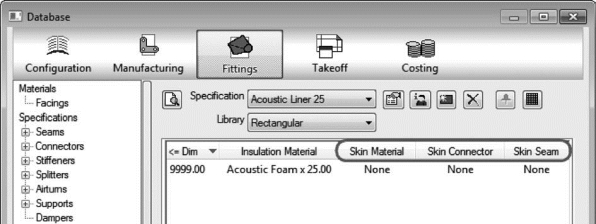

当勾选Double Wall后,隔热层规格中会增加对保温保护层(Skin)相关的设置,见图4-45。
图4-45
(5)Insulation/Skin:在下拉菜单中可选择的是内保温或者是外保温,见图4-46。
图4-46
(6)Dims:在下拉菜单中,可选择标注的是内部尺寸或者外部尺寸,见图4-47。
Breakpoint Type,Alt Connectors和Alt Seams同本章4.4.1节中的介绍。
图4-47
