抽壳特征可以掏空零件，使所选择的面敞开，在其他面上生成薄壁特征。如果没有选择模型上的任何面，则掏空实体零件，生成闭合的抽壳特征，也可以使用多个厚度以生成抽壳模型。
选择菜单栏中的【插入】|【特征】|【抽壳】命令，或者单击【特征】选项卡中的
【抽壳】按钮，系统弹出【抽壳】对话框，如图5-68所示。对话框中各选项的含义如下。
1．【参数】选项组
厚度：设置保留的厚度。
移除的面：在图形区域中可以选择一个或者多个面，如图5-69所示为没有选择移除面抽壳，如图5-70所示选择上表面移除抽壳。
壳厚朝外：增加模型的外部尺寸。
显示预览：显示抽壳特征的预览。
2．【多厚度设定】选项组
多厚度：为所选面设置
【多厚度】数值。
多厚度面：在图形区域中选择一个面。

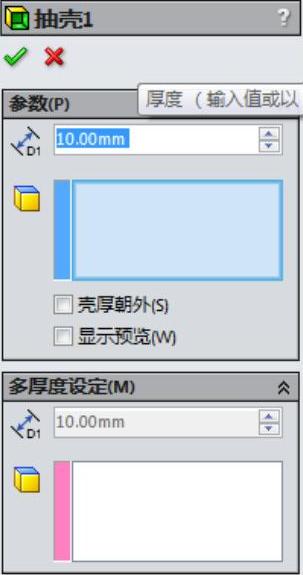

图5-68 【抽壳】对话框

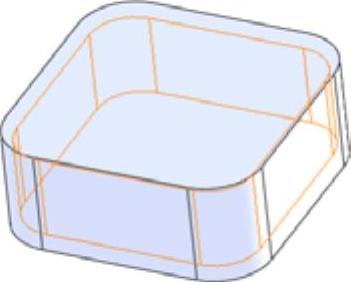

图5-69 没有选择移除面(https://www.daowen.com)

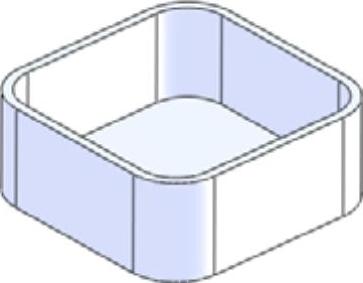

图5-70 上表面被移除
【课堂举例5-9】创建抽壳特征
01打开素材库中的“第5章/5-9抽壳.sldprt”文件，如图5-71所示。
02单击【特征】选项卡中的
【抽壳】按钮，打开【抽壳】对话框，在
【厚度】文本框中输入“3mm”。
03单击选择绘图区中模型的上表面作为移除面，如图5-72所示。
04单击对话框中的
【确定】按钮完成抽壳特征的创建，如图5-73所示。

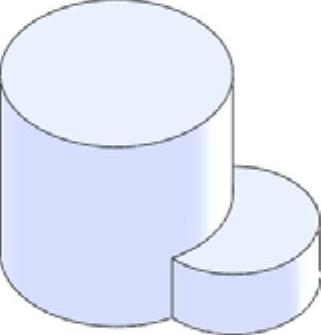

图5-71 打开抽壳文件

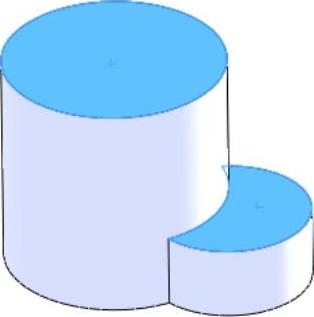

图5-72 选择要被移除的面

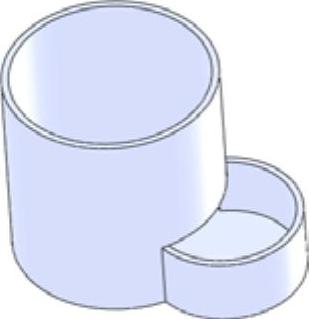

图5-73 生成抽壳特征
