如何创建一个三级控件 - 修剪体、抽壳和拉伸特征详解

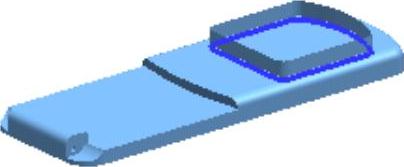

三级控件（third）是从上部二级控件上分割出来的一部分（另一部分是后面要创建的“按键盖”零件），同时为上盖和屏幕的创建提供了参考外形及尺寸。下面讲解三级控件的创建过程，零件模型及相应的模型树如图31.5.1所示。

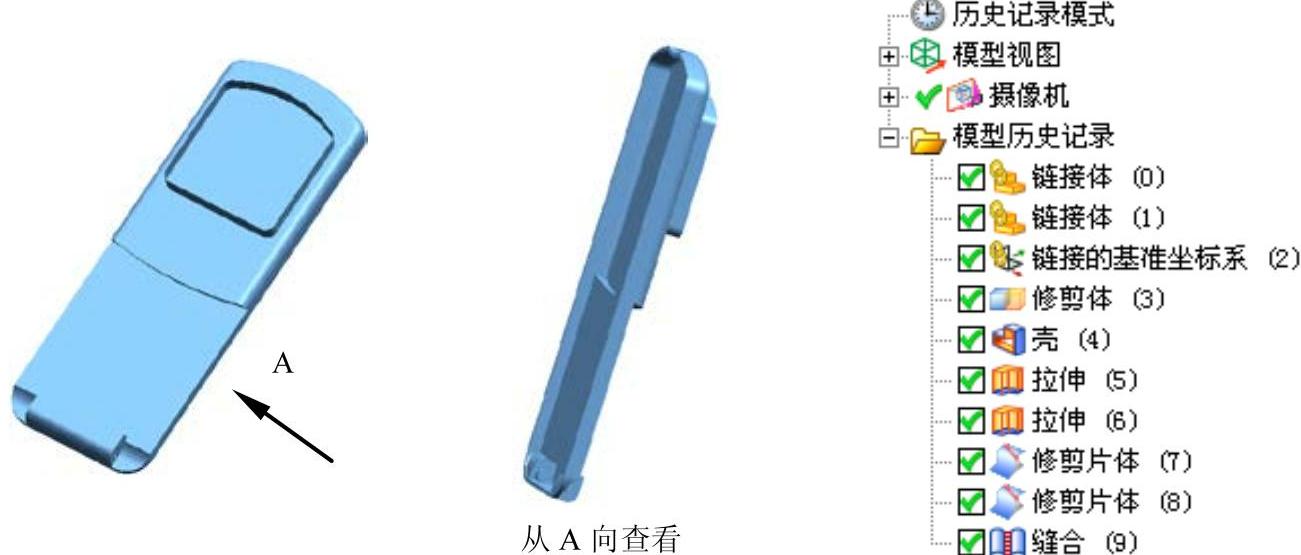

图31.5.1 零件模型及模型树

Step1.创建third层。

（1）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（一），在此快捷菜单中选择命令，系统在“装配导航器”中显示controller部件。

（2）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（二），在此快捷菜单中选择命令，对模型进行编辑。

（3）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（三），在此快捷菜单中选择命令，系统弹出“新建级别”对话框。

（4）单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名third，单击按钮，系统再次弹出“新建级别”对话框。

（5）单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，单击“WAVE组件间的复制”对话框区域的按钮，系统弹出“根据类型选择”对话框，按住Ctrl键，选择对话框列表中的、和选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框区域的“全选”按钮。选取前面创建的整个控件模型作为要复制的几何体，单击按钮。系统重新弹出“新建级别”对话框。

（6）在“新建级别”对话框中单击按钮，完成third层的创建。

（7）在“装配导航器”窗口中的装配部件上右击，系统弹出快捷菜单（四），在此快捷菜单中选择命令，对模型进行编辑。

Step2.创建图31.5.2所示的修剪体特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）定义目标体和工具体。选取图31.5.3所示的实体为目标体和工具体。

（3）调整修剪方向。在区域中使用按钮，调整修剪方向（修剪方向为Z轴正向）。

（4）单击按钮，完成修剪体特征1的创建（完成后隐藏工具体）。

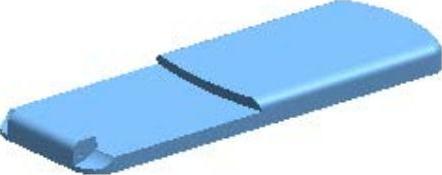

图31.5.2 修剪体特征1

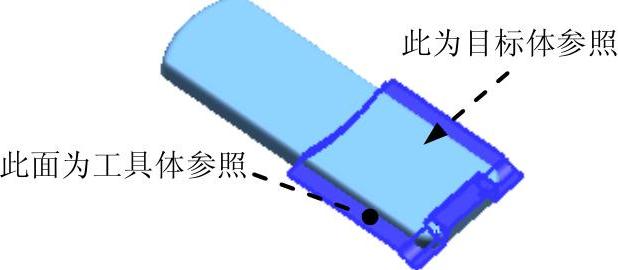

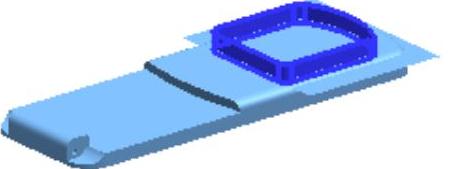

图31.5.3 定义目标体和工具体

Step3.创建图31.5.4的抽壳特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）定义抽壳类型。在“抽壳”对话框的区域下拉列表中选择选项。

（3）定义移除面及抽壳厚度。选取图31.5.5所示的面为移除面，并在文本框中输入值1.2，采用系统默认的抽壳方向。

（4）单击按钮，完成抽壳特征1的创建。

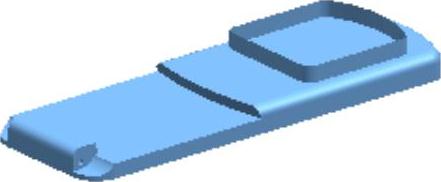

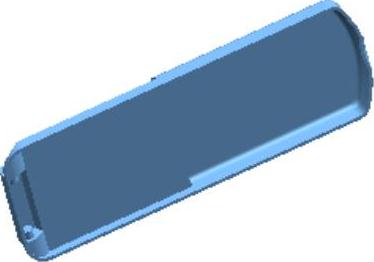

图31.5.4 抽壳特征1

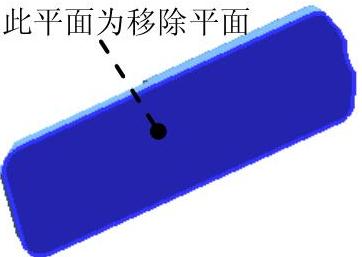

图31.5.5 定义抽壳平面

Step4.创建图31.5.6所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图31.5.7所示的模型表面为草图平面，单击按钮。

②进入草图环境，绘制图31.5.8所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值5；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项；其他参数采用系统默认设置。

（4）定义拉伸类型。在区域的下拉列表中选择选项。

（5）单击对话框中的按钮，完成拉伸特征1的创建。

(https://www.daowen.com)

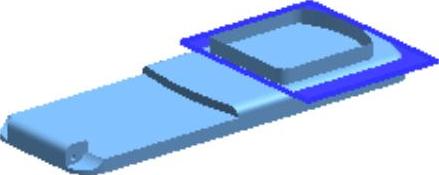

图31.5.6 拉伸特征1

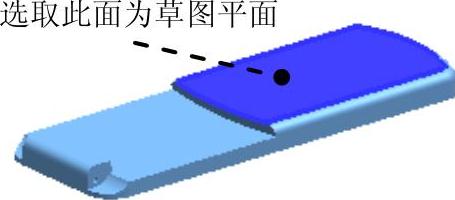

图31.5.7 定义草图平面

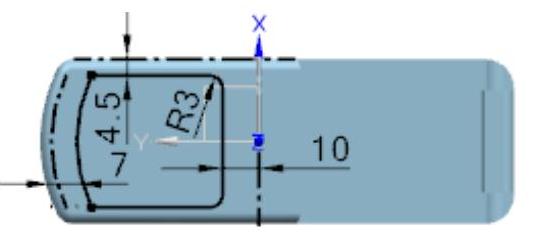

图31.5.8 截面草图

Step5.创建图31.5.9所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）创建草图。单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取YZ基准平面为草图平面，单击按钮。

②进入草图环境，绘制图31.5.10所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值30；在区域的下拉列表中选择选项；其他参数采用系统默认设置值。

（4）定义拉伸类型。在区域的下拉列表中选择选项。

（5）单击对话框中的按钮，完成拉伸特征2的创建。

图31.5.9 拉伸特征2

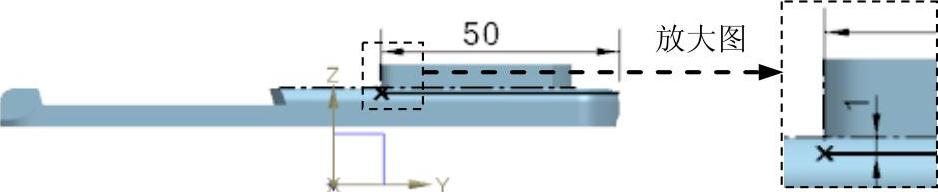

图31.5.10 截面草图

Step6.创建图31.5.11所示的修剪特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪片体”对话框。

（2）定义目标体和边界对象。选择Step4创建的拉伸特征1为目标体，选取Step5创建的拉伸特征2为边界对象；在区域中选中单选项；其他参数采用系统默认设置。

（3）单击按钮，完成修剪特征1的创建。

Step7.创建图31.5.12所示的修剪特征2。

（1）选择命令。选择下拉菜单命令，系统弹出“修剪片体”对话框。

（2）定义目标体和边界对象。选择Step5创建的拉伸特征2为目标体，选取Step6创建的修剪特征1为边界对象；在区域中选中单选项；其他参数采用系统默认设置。

（3）单击按钮，完成修剪特征2的创建。

图31.5.11 修剪特征1

图31.5.12 修剪特征2

Step8.曲面缝合。

（1）选择命令。选择下拉菜单命令，系统弹出“缝合”对话框。

（2）设置对话框选项。在区域的下拉列表中选择选项。

（3）定义目标体和工具体。选取Step6创建的修剪特征1为目标体；选取Step7创建的修剪特征2为工具体；其他参数采用系统默认设置。

（4）单击按钮，完成缝合曲面的操作。

说明：在选取修剪特征2时可暂时将实体隐藏，待完成缝合曲面后再将其显示。

Step9.保存零件模型。
