自由曲面编辑功能非常灵活，可在编辑的条件下通过生成曲线和控制点来自由拖拉，使用三重轴约束拖拉方向，来达到修改的目的，但每次只能编辑一个面，并且只能修改有4条边线的面。
选择菜单栏中的【插入】|【特征】|【自由形】命令，系统弹出【自由形】对话框，如图6-114所示。在【自由形】对话框中，各选项的含义如下：
【面设置】选项组
要变形的面：选择一个四边面作为要变形的特征。
方向1对称：当零件在一个方向对称时可用，勾选该选项可以只设计一半模型，然后让任意多边形对称应用设计另一半。
方向2对称：当零件在两个方向对称时可用，可以在第二个方向添加对称控制曲线。
【控制曲线】选项组
通过点：在控制曲线上使用通过点，通过拖动通过点以修改面，如图6-115所示。

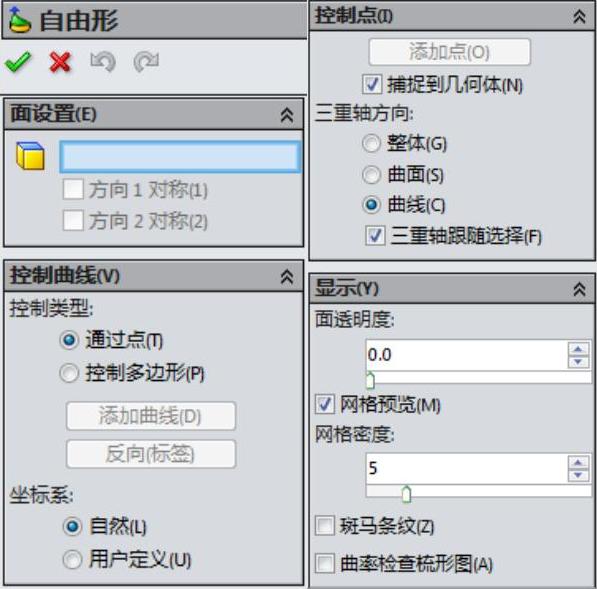

图6-114 【自由形】对话框

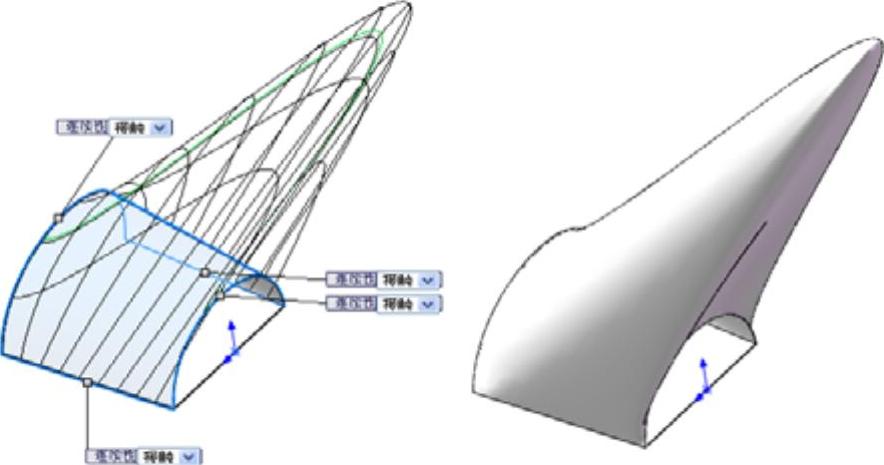

图6-115 拖动通过点改变形状
控制多边形：在控制曲线上使用控制多边形，通过拖动控制多边形以修改面，如图6-116所示。

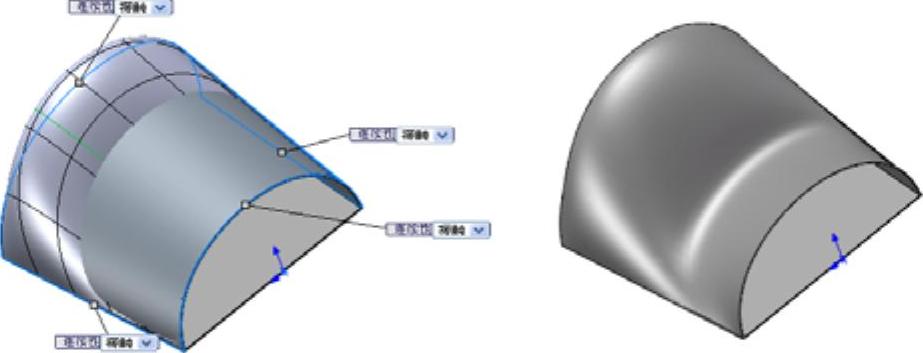

图6-116 拖动控制多边形改变方向
添加曲线：单击该按钮后，在要添加曲线的曲面上单击，即可添加控制曲线。若要结束曲线的添加操作，可以再次单击该按钮。
反向（标签）：用于反转新控制曲线的方向。单击该按钮，可以在水平与竖直曲线中切换。(https://www.daowen.com)
【控制点】选项组
添加点：单击该按钮后，在曲线上单击，以添加控制点。
捕捉几何体：在移动控制点以修改面时将点捕捉到几何体，同时三重轴的中心在捕捉到几何体时会改变颜色。
三重轴方向：控制可用于精确移动控制点的三重轴方向。
整体：定向三重轴以匹配零件的轴。
曲面：在拖动之前使三重轴垂直于曲面。
曲线：使三重轴与控制曲线上3个点生成的垂直线方向平行。
三重轴跟随选择：将三重轴移动到当前选择的控制点。取消该项的勾选后，在选择其他控制点时，三重轴会保持在当前的控制点，而不会附加到任何控制点。
【显示】选项组
面透明度：拖动滑块以调整所选面的透明度。
网格预览：显示可用于帮助放置控制单的网络。可以拖动“网格密度”项中的滑块来调整网格的密度，如图6-117所示。

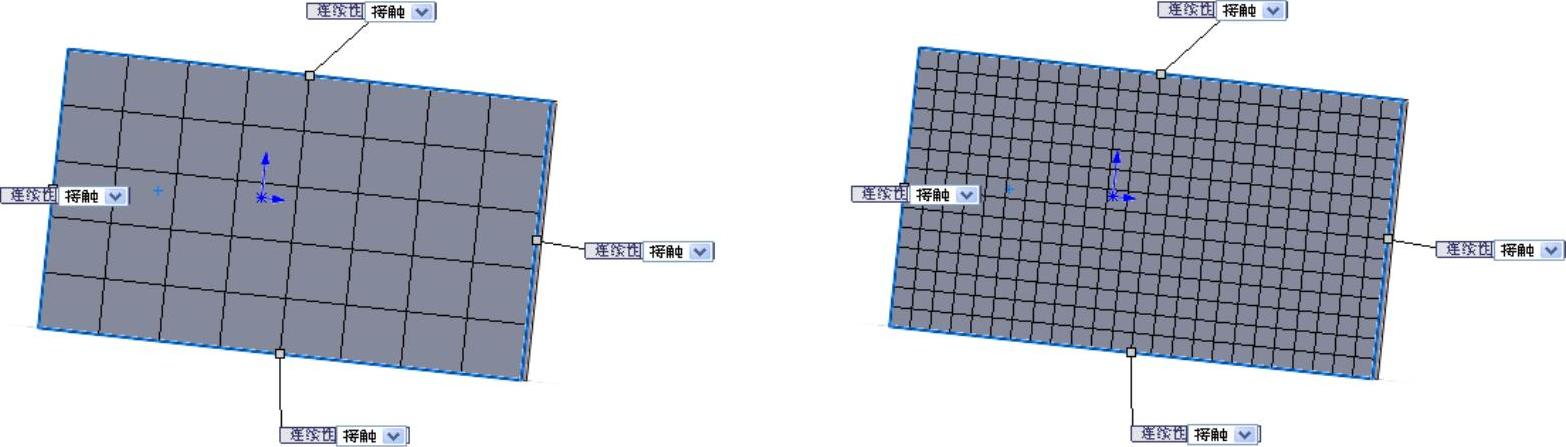

图6-117 调整网络的密度
斑马条纹：用于查看曲面中标准显示难以分辨的小变化。
曲率检查梳形图：沿网络显示曲率检查梳形图，如图6-118所示。
