进入草绘环境后，屏幕上方的“草绘”选项卡中会出现草绘时所需要的各种工具按钮，如图2-4所示。

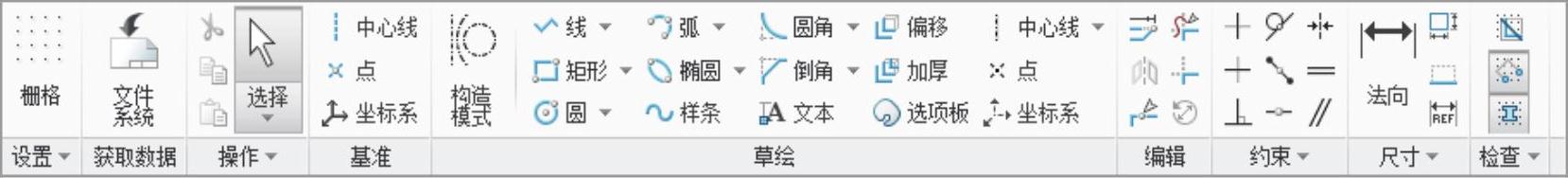

图2-4 “草绘”选项卡
“草绘”选项卡中各主要按钮的含义如下。
“选择”按钮
：用于项目选取，单击该按钮表示进入选取状态。
“中心线”按钮
：用于创建两点的几何中心线。
“点”按钮
：创建一个几何点。
“坐标系”按钮
：创建几何坐标系。
“线”按钮
：创建一连接两点的线。
“矩形”按钮
：指定对角线上的两个端点来创建矩形。
“圆”按钮
：指定圆心和圆上任意一点来创建图形。
“弧”按钮
：指定两点或通过端点与图元相切创建弧。
“椭圆”按钮
：通过定义椭圆某个主轴的端点创建椭圆。
“样条曲线”按钮
：创建样条曲线。
“圆角”按钮
：在指定的两个图元之间创建圆角。(https://www.daowen.com)
“倒角”按钮
：在两个图元间创建倒角并创建构造线延伸。
“文本”按钮
：创建文字，作为截面的一部分。
“偏移”按钮
：通过偏移一条边或草绘图元来创建图元。
“加厚”按钮
：通过在两侧偏移边或草绘图元来创建图元。
“选项板”按钮
：将数据从调色板导入到活动对象中。
“修改”按钮
：修改尺寸值、样条几何图元或文本图元。
“镜像”按钮
：镜像选定的图元。
“分割”按钮
：在选取点的位置处分割图元。
“删除段”按钮
：动态修剪截面图元。
“拐角”按钮
：将图元修剪（剪切或延伸）到其他图元或几何。
“旋转调整大小”按钮
：平移、旋转和缩放选定图元。
“竖直”按钮
：使线竖直并创建竖直约束，或使两个顶点沿竖直方向对齐并创建竖直对齐约束。
“法向”按钮
：创建至少参考一个草绘图元的尺寸。
