草绘（Regular Rip）扯裂的操作方法是绘制一条二维曲线，以将钣金切开。例如，图4.4.13所示的扯裂方式展平就是草绘扯裂方式的展平，下面说明其操作过程。

Stage1.打开钣金模型

将工作目录设置至D:\creo3.4\work\ch04.04，打开文件rip_regular.prt。

Stage2.创建图4.4.13所示的规则缝扯裂

Step1.单击功能选项卡区域下拉菜单中的命令，系统弹出“草绘扯裂”操控板。

Step2.绘制截面草图。在图形区右击，从系统弹出的快捷菜单中选择命令；选取图4.4.14所示的侧面为草绘平面，选取图4.4.15所示的边线为参考，方向为；单击按钮，绘制图4.4.16所示的一条直线段。

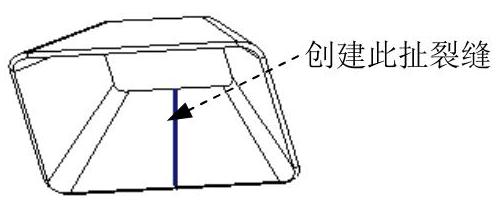

图4.4.13 创建规则扯裂缝

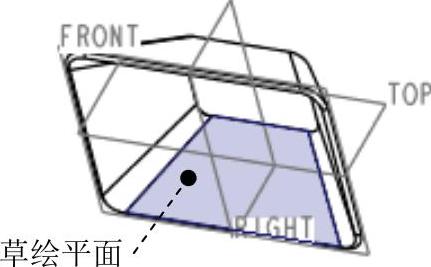

图4.4.14 定义草绘平面

图4.4.15 定义草绘平面的参考(www.daowen.com)

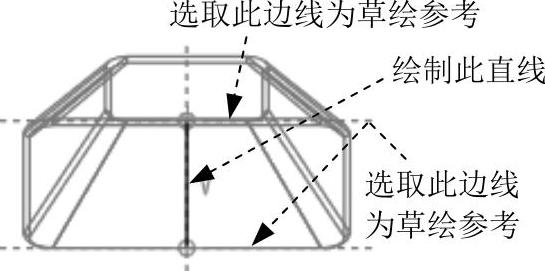

图4.4.16 截面草图

Step3.单击“草绘扯裂”操控板中的按钮，完成草绘扯裂特征的创建。

Stage3.创建图4.4.17b所示的钣金件展平

Step1.单击功能选项卡区域中的“展平”按钮，此时系统弹出“展平”操控板。

Step2.定义固定面。在系统的提示下，选取图4.4.18所示的侧面为固定面。

图4.4.17 展平钣金

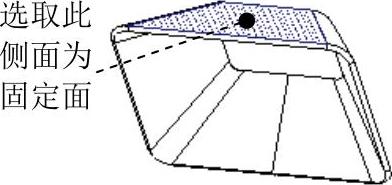

图4.4.18 选取固定面

Step3.单击按钮，完成展平特征的创建。
