3.4.2　施工图与深化设计

3.4.2　施工图与深化设计

1.设计依据

（1）项目立项批文。

（2）业主提供的设计任务书。

（3）上海第一八佰伴原始建筑竣工图资料。

（4）各相关主管部门对方案文件的审批意见。

（5）建设单位对方案设计的认可意见。

（6）建设单位提供的基地周围市政管线图。

（7）规划核准的建筑红线图及原有建筑地形图。

（8）国家和地方颁布的相关规范、规定和标准。

①《民用建筑设计通则》（GB 50352—2005） 。

②《无障碍设计规范》（GB 50763—2012） 。

③《无障碍设施设计标准》（DGJ 08-103—2003（上海）。

④《建筑设计防火规范》（GB 50016—2014） 。

⑤其他相关的国家和地方颁布的规范、规定和标准。

2.绿化景观

本工程在整个外广场设置绿化，绿化主要包含各种棕榈、铁树、六倍利、可移动灌木等（图3-75—图3-77） 。

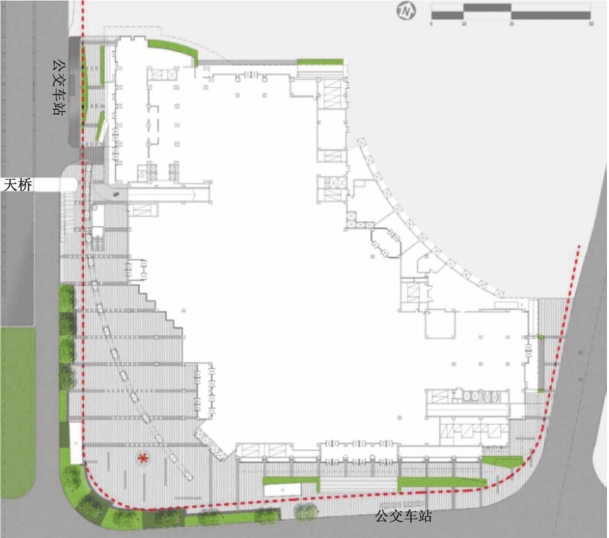

图3-75　外广场绿化布置图

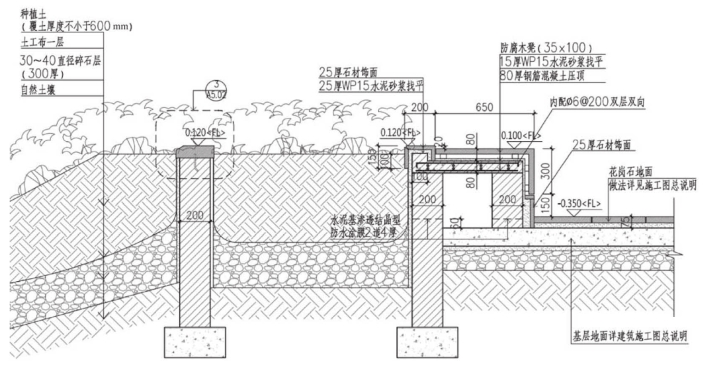

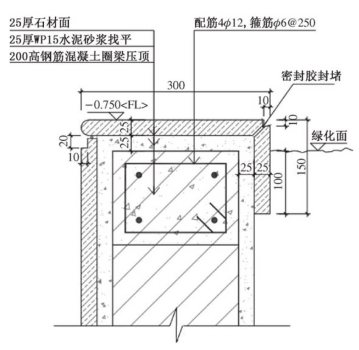

图3-76　广场花坛做法详图

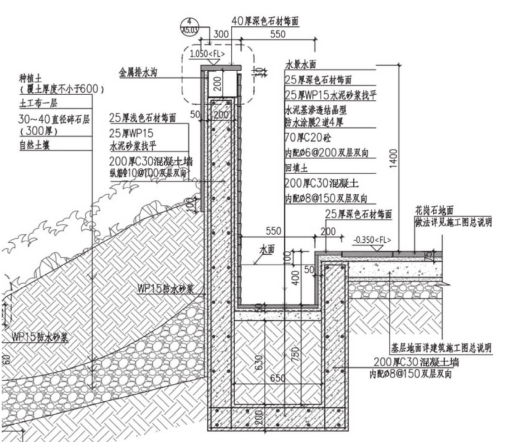

图3-77　广场水景做法详图

3.台阶及坡道

在商场主要的入口位置设置台阶及坡道，在广场四周设置盲道（图3-78—图3-84）

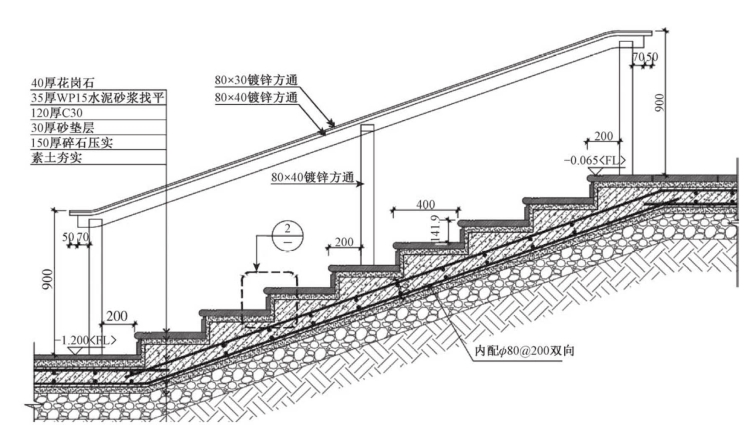

图3-78　商场主入口处台阶做法

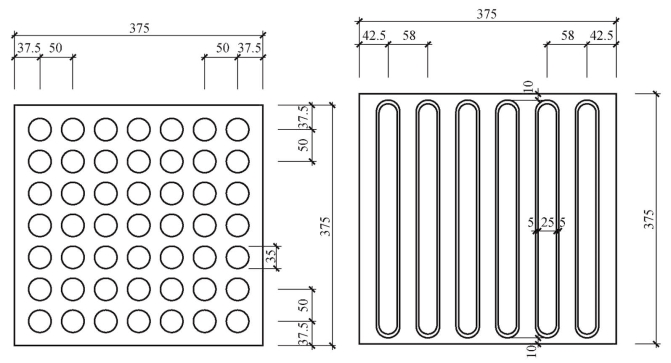

图3-79　提示及行进盲道平面图

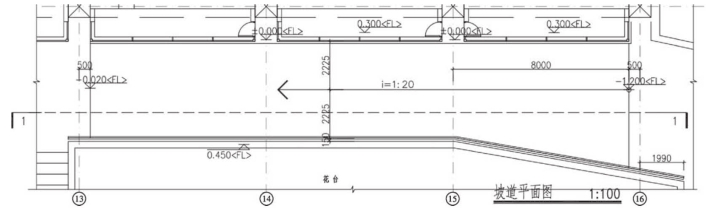

图3-80　坡道平面图

4.广场石材铺贴

本次改造将第一八佰伴广场部分与室外公共区域人行道一体化，达到统一美观的效果（图3-81—图3-83）。

图3-81　广场铺地平面图

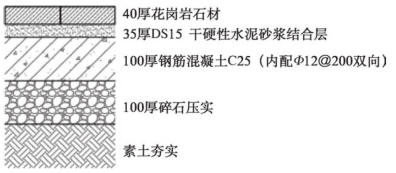

图3-82　人行道构造

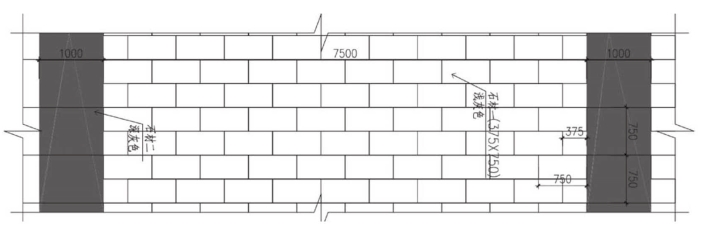

图3-83　铺地节点图
