1.5　系统的设计过程

1.5　系统的设计过程

系统的设计过程如图1-18所示。

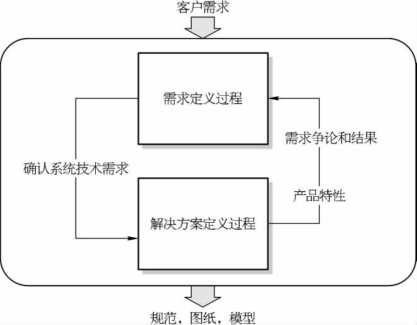

图1-18　系统的设计过程

在需求定义中，要定义客户需求，同时定义系统的技术需求。解决方案的定义过程中，需完成下列工作：

（1）分配系统技术要求给最终产品和相关的过程。

（2）定义逻辑方案的表达。

（3）定义驱动需求。

（4）定义子系统概念。

（5）将驱动技术需求分配给设想的子系统。

（6）定义驱动需求。

（7）产生可选择的子系统方案。

（8）选择子系统方案。

（9）将使能产品需求从子系统分配给相关的过程。

（10）建立最终产品规范。

（11）定义子系统初始和接口规范。

需求定义和解决方案定义都要通过多次迭代，才能最后确定。开始系统设计过程之前，必须定义系统产品结构。按照EIA-632规范，产品结构是一个多层的树状结构，它的第N层和第N+1层的结构如图1-19所示。

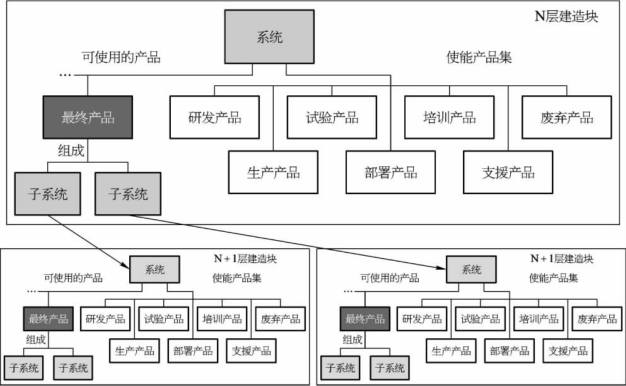

图1-19　建立产品（系统）结构

每一层产品结构都由可使用的产品和使能产品集组成。系统设计是一个自上而下的过程，如图1-20所示。

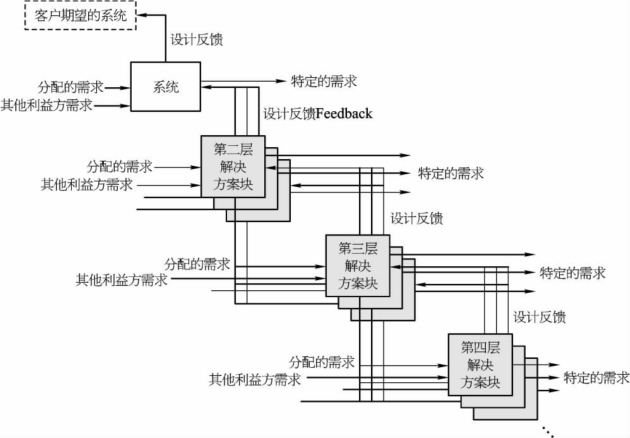

图1-20　自顶向下的研发

每一层解决方案都是由分配而来的需求所驱动的。每一层解决方案可能包含若干“块”，每一块就是一个待选的解决方案。在“块”中的需求信息传递过程如图1-21所示。

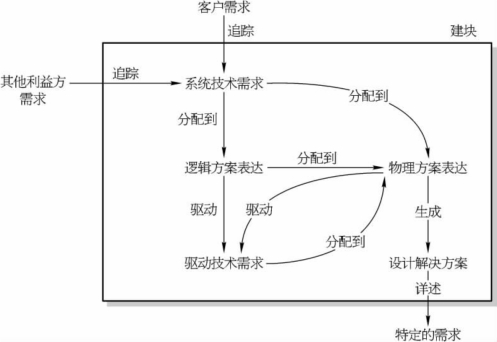

图1-21　需求信息的传递过程

除了最终产品（本体）的设计之外，使能产品集的设计过程如图1-22所示。

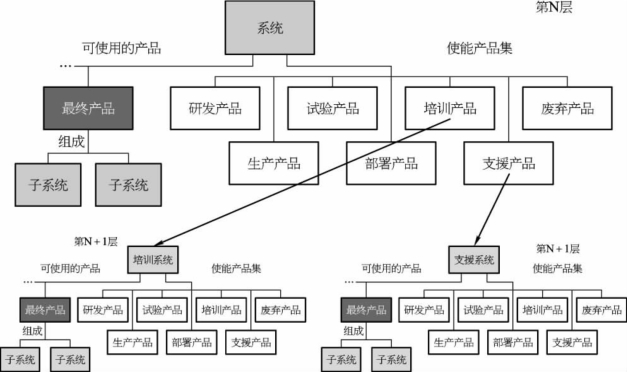

图1-22　使能产品的设计过程

这两部分设计的集成，就是整个产品（系统）的设计过程。
