民用飞机模块化设计的全过程如图6-21所示。

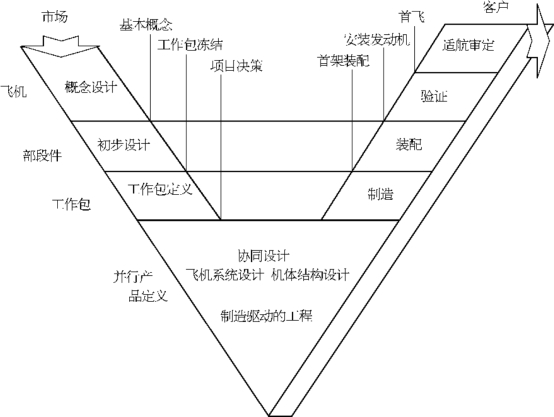

图6-21 民用飞机模块化设计过程的“V”字图
“V”字图的左边是工作包的分解，“V”字图的右边是工作包的制造、集成和验证。
在飞机研制的时间坐标方向，里程碑有市场需求、概念设计、工作包冻结、项目决策、首架装配、发动机安装、验证和确认、进入服务等。
协同设计是“V”字图的并行产品定义阶段，包括飞机系统设计、机体结构设计和面向制造的工程。
工作包的分解和指派及建造包的集成和验证是产品模块化的核心。
