10.2.3　制造物料清单的结构

10.2.3　制造物料清单的结构

MBOM是制造工程师规划的产品结构，描述产品的制造过程，它是由EBOM驱动和映射而来的。制造产品结构与工程产品结构具有不同的数据结构形式，但两者等价。

产品的工程结构和工艺结构的表现形式不一样，如图10-11所示。

制造产品结构反映的是制造过程（零件制造和装配）、操作顺序、制造资源、工艺卡片及相关文件等。制造信息的集成如图10-12所示。

制造产品结构是制造信息的汇总，这个结构应是稳定的、可扩展的和动态的。

MBOM由四棵树组成，它们是制造产品结构树（制造视图）、制造工艺清单、工厂的生产布置、制造资源数据库。

MBOM由制造产品结构、制造工艺清单（包括装配工艺和零件制造工艺）、工厂结构、制造资源结构等构成。它们之间的关联关系如图10-13所示。

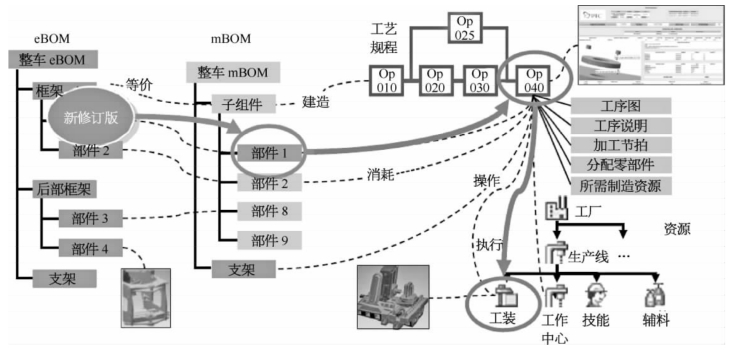

图10-11　产品的工程结构和工艺结构

ACC—区域控制码；POS—站位；JOB—工位；STEP—工步

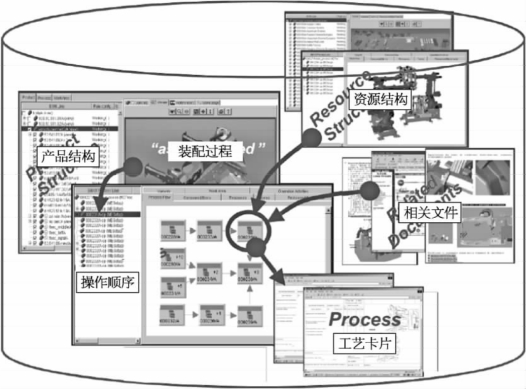

图10-12　制造信息集成的架构

图10-13　MBOM的组成

MBOM是以装配工艺（操作顺序）为核心展开的，将四棵“树”关联起来，形成完整的制造数据库。这样的MBOM数据结构形式是合理的、稳定的和柔性的，不会因工程更改而打乱，不影响制造符合性检查，也不影响与ERP／MES的集成，保持生产线的正常生产。
