10.4.2　制造物料清单的重构

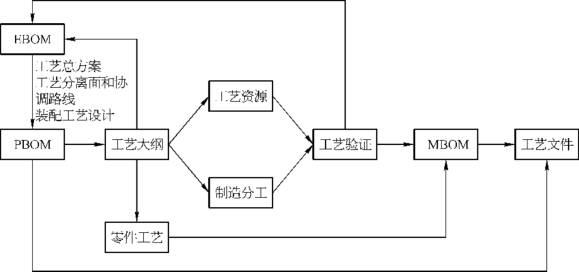

从EBOM到制造物料清单的重构流程如图10-23所示。

图10-23　EBOM到MBOM的重构流程

制造物料清单中一般包含以下属性：

（1）装配层次。

（2）零组件号——工程零组件号或工艺零组件号。

（3）零组件名——工程零组件名或工艺零组件名。

（4）工程版本号或工艺版次号。

（5）类型。

（6）单机数量。

（7）下一级装配件号——工程零组件号或工艺零组件号。

（8）所需工艺规范。

（9）制造单位。

（10）使用单位。

（11）有效性。

正确的做法是利用PDM软件的产品结构编辑器，通过人机交互方式来完成EBOM到MBOM的重构。以工程BOM为基础，增加或删除工艺节点，或移动节点子树，或修改节点描述，或按构型规则编辑等。这样生成的MBOM可认为是EBOM驱动的，它们是同一个产品的两个视图（工程视图和工艺视图），本质上是等价的。但是，因为重构的规则不能覆盖EBOM的全部数据，所以用PSE的重构MBOM是不完全的，需要人工补充和修正。

PSE提供了用图形方式来定义、存取、重构产品结构等功能，可以生成、查看和对比多重产品结构视图。但是，PDM软件不能自动完成任务，MBOM的重构是工艺人员的设计工作，不是计算机算出来的。
