15.2　波音787的新系统

15.2　波音787的新系统

波音公司为了改善产品开发阶段的设计效率，避免异构系统间的数据转换，保证协同设计无缝地交流沟通，使设计3D模型顺利地在设计、制造和销售领域共享，从而节约设计成本，提高设计水平。波音787研制决定采用单一系统。

波音787的新系统框架如图15-10所示。

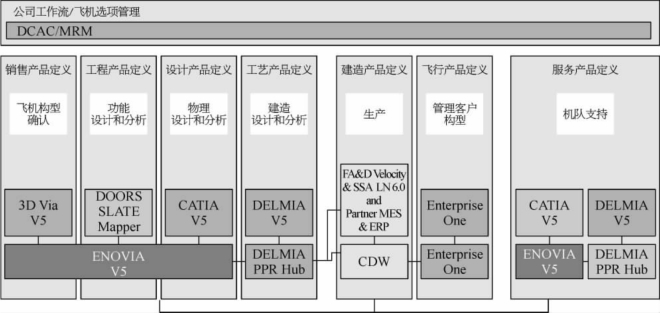

图15-10　波音787的并行产品定义和支持系统

图中列举了飞机设计不同领域所用的软件工具。例如飞机结构设计采用3D Via V5和ENOVIA V5，包括数字样机。工艺定义采用DELMIA。由于它们都是达索公司的产品，所以从设计到制造到服务，没有阻隔。

但是波音787的产品数据定义、飞机选项管理和公司工作流仍然放在Teamcenter上。充分利用波音公司已有的生产管理系统的优势和成功经验。

波音787的生产系统的信息流如图15-11所示。

数据按计划反馈到CDW，协调制造BOM、销售BOM、工艺BOM与设计BOM，协调销售BOM与设计BOM，使其保持一致。

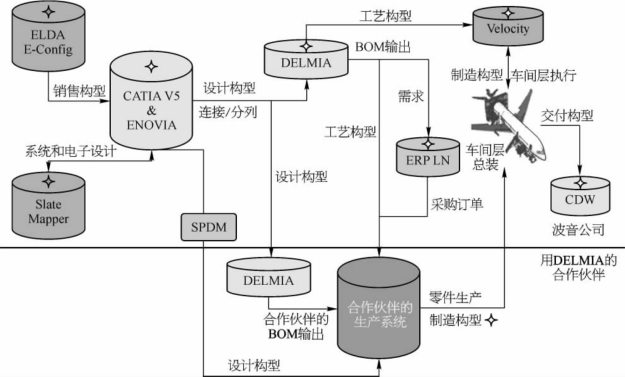

图15-11　波音787的生产系统设计流

CDW—公共数据库（common data warehouse）
