2.1.1  进入草图绘制

2.1.1 进入草图绘制

要绘制二维草图，必须进入草图绘制状态才行。草图必须在平面上绘制，这个平面可以是基准面，也可以是三维模型上的平面。由于开始进入草图绘制状态时，没有三维模型，因此必须指定基准面。

绘制草图必须认识草图绘制的工具，如图2-1所示为常用的“草图”工具栏。绘制草图可以先选择绘制的平面，也可以先选择草图绘制实体。下面通过案例分别介绍两种方式的操作步骤。

1.选择草图绘制实体

以选择草图绘制实体的方式进入草图绘制状态的操作步骤如下。

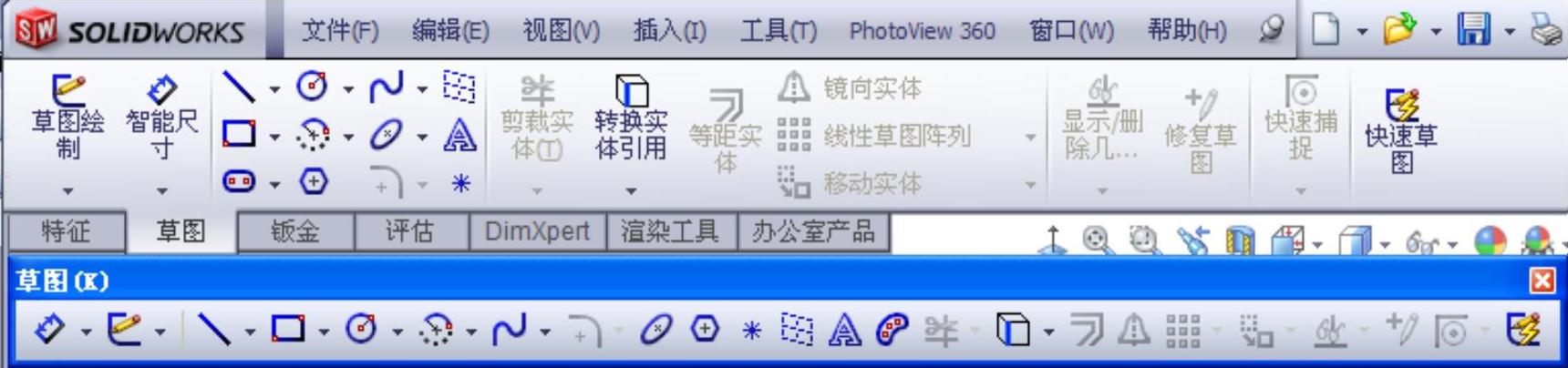

图2-1 “草图”工具栏

（1）选择菜单栏中的“插入”→“草图绘制”命令，或者单击“草图”工具栏中的（草图绘制）按钮，或者直接单击“草图”工具栏中要绘制的草图实体，此时图形区显示的系统默认基准面如图2-2所示。

（2）单击选择图形区3个基准面中的一个，确定要在哪个平面上绘制草图实体。

（3）单击“标准视图”工具栏中的（正视于）按钮，旋转基准面，以方便绘图。

2.选择草图绘制基准面

以选择草图绘制基准面的方式进入草图绘制状态的操作步骤如下。

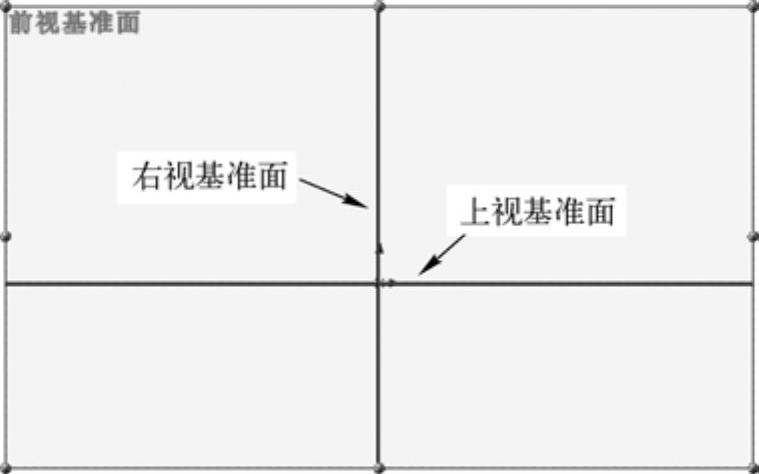

图2-2 系统默认基准面

（1）先在特征管理区中选择要绘制的基准面，即前视基准面、右视基准面和上视基准面中的一个面。

（2）单击“标准视图”工具栏中的（正视于）按钮，旋转基准面。

（3）单击“草图”工具栏中的（草图绘制）按钮，或者单击要绘制的草图实体，进入草图绘制状态。
