2.1.2  退出草图绘制

草图绘制完毕后，可立即建立特征，也可以退出草图绘制再建立特征。有些特征的建立需要多个草图，比如扫描实体等，因此需要了解退出草图绘制的方法。退出草图绘制的方法主要有如下几种，下面将分别介绍。

（1）使用菜单方式：选择菜单栏中的“插入”→“退出草图”命令，退出草图绘制状态。

（2）利用工具栏图标按钮方式：单击“标准”工具栏中的（重建模型）按钮，或者单击“草图”工具栏中的（退出草图）按钮，退出草图绘制状态。

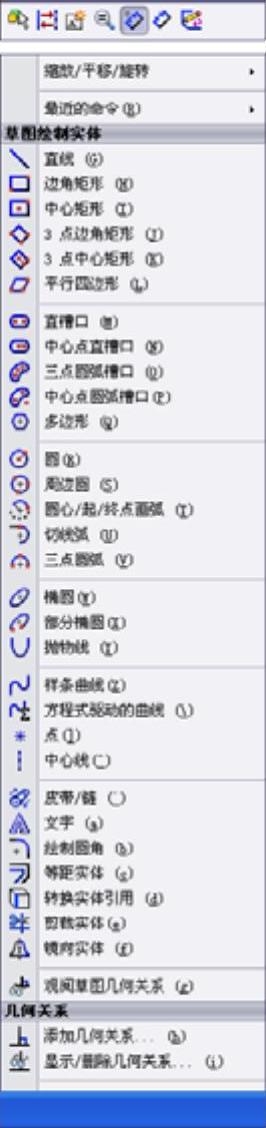

（3）利用快捷菜单方式：在图形区右击，弹出如图2-3所示的快捷菜单，单击（退出草图）按钮，退出草图绘制状态。

（4）利用图形区确认角落的图标：在绘制草图的过程中，图形区右上角会显示如图2-4所示的确认提示图标，单击上面的图标，退出草图绘制状态。

单击确认角落下面的图标，弹出系统提示框，提示用户是否保存对草图的修改，如图2-5所示，然后根据需要单击其中的按钮，退出草图绘制状态。

图2-3 快捷菜单

图2-4 确认提示图标

图2-5 系统提示框
