2.1.3  草图绘制工具

“草图”工具栏如图2-1所示，有些草图绘制按钮没有在该工具栏中显示，用户可以利用第1.2.2节的方法设置相应的命令按钮。“草图”工具栏主要包括四大类，分别如下：草图绘制、实体绘制、标注几何关系和草图编辑工具。其中各命令按钮的名称与功能分别如表2-1～表2-4所示。

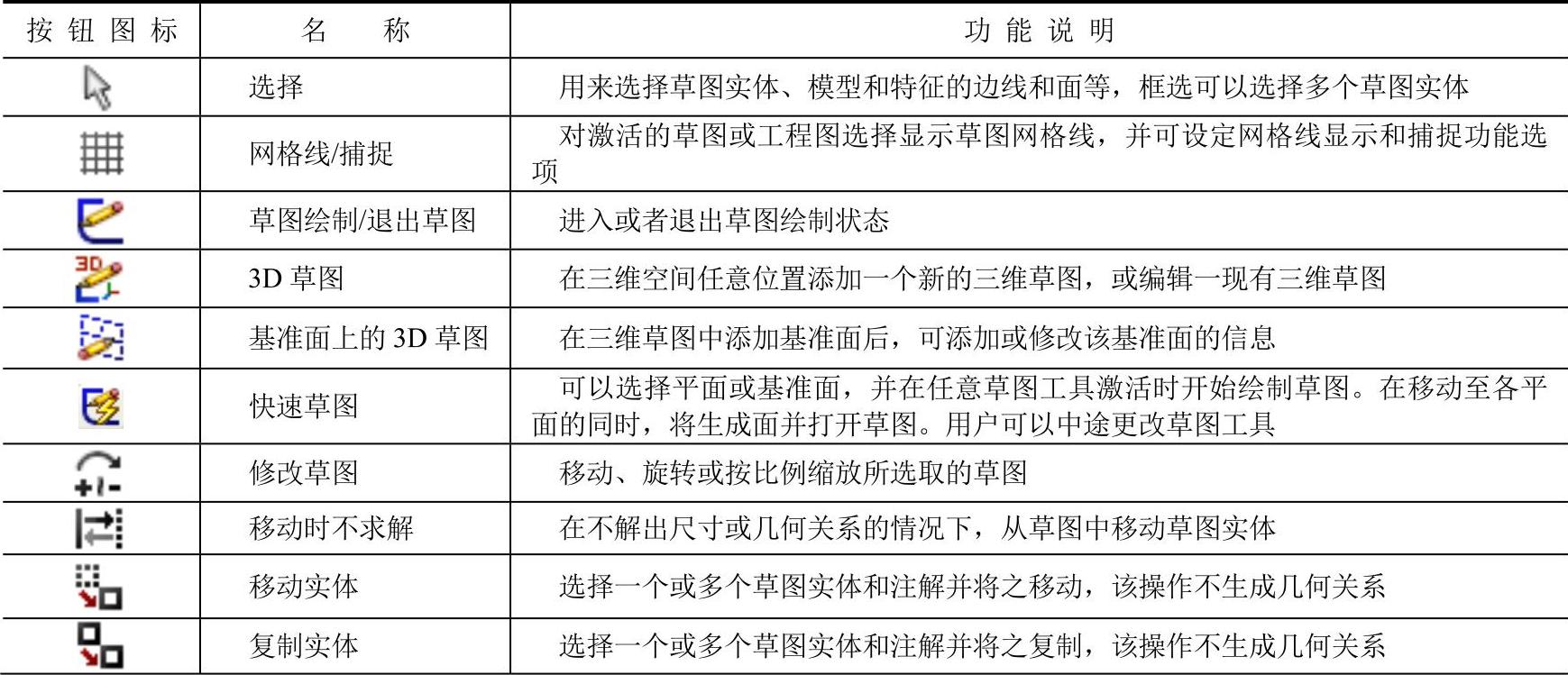

表2-1 草图绘制命令按钮

（续）

(https://www.daowen.com)

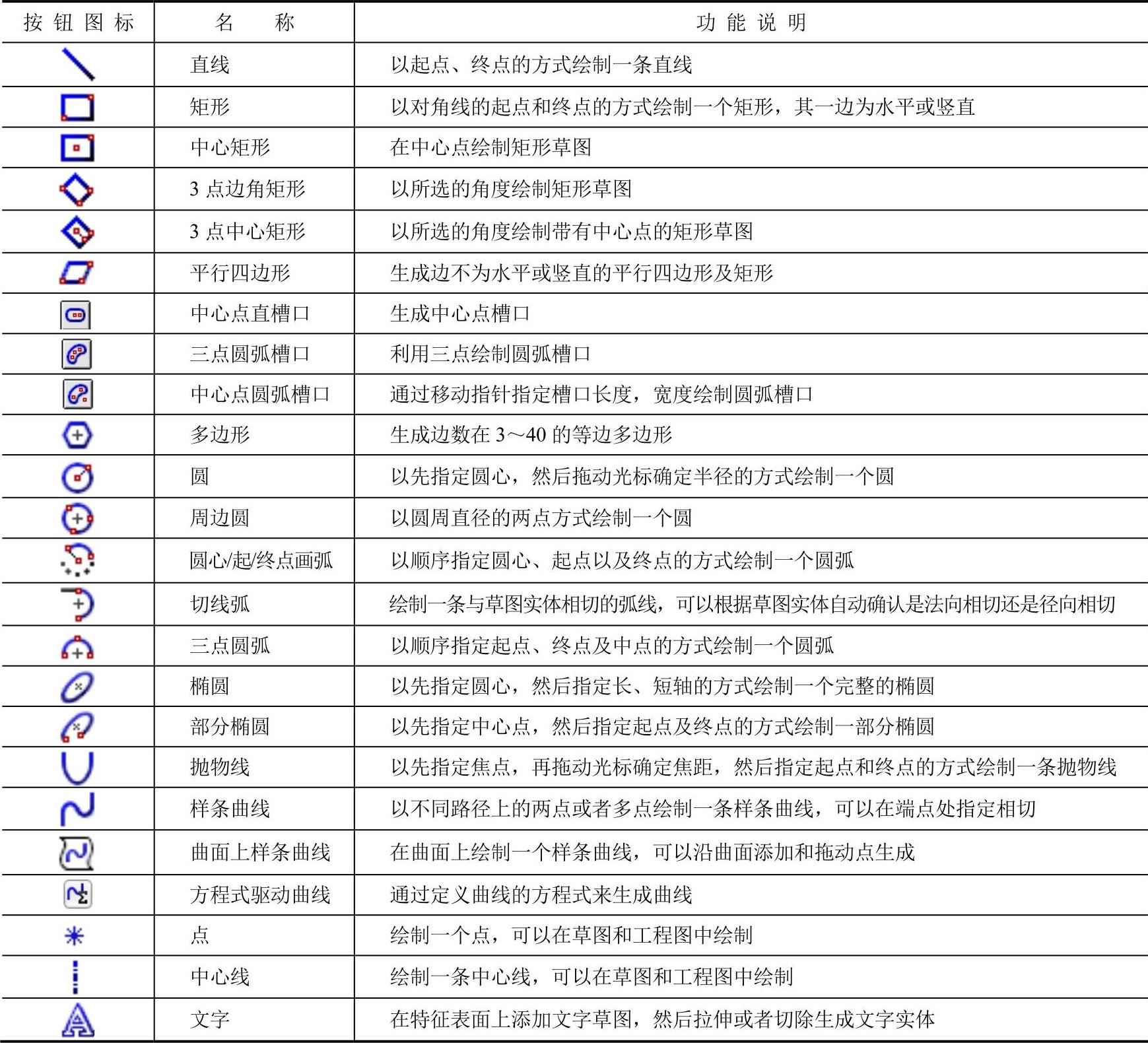

表2-2 实体绘制工具命令按钮

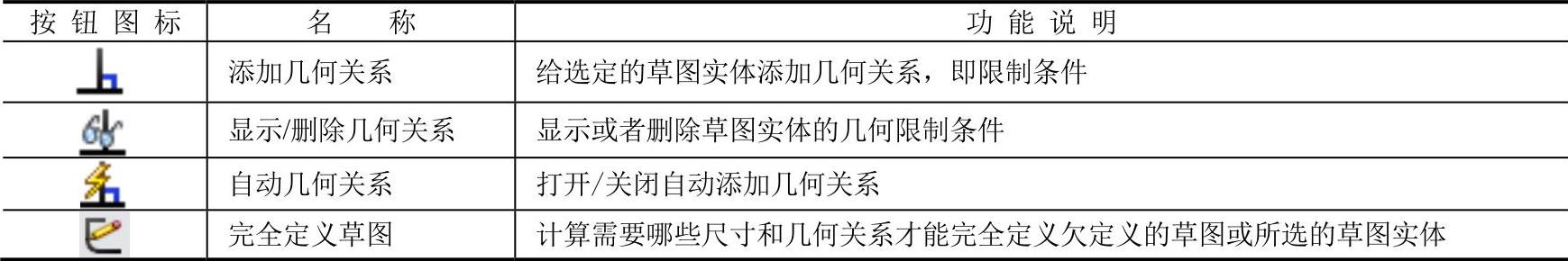

表2-3 标注几何关系命令按钮

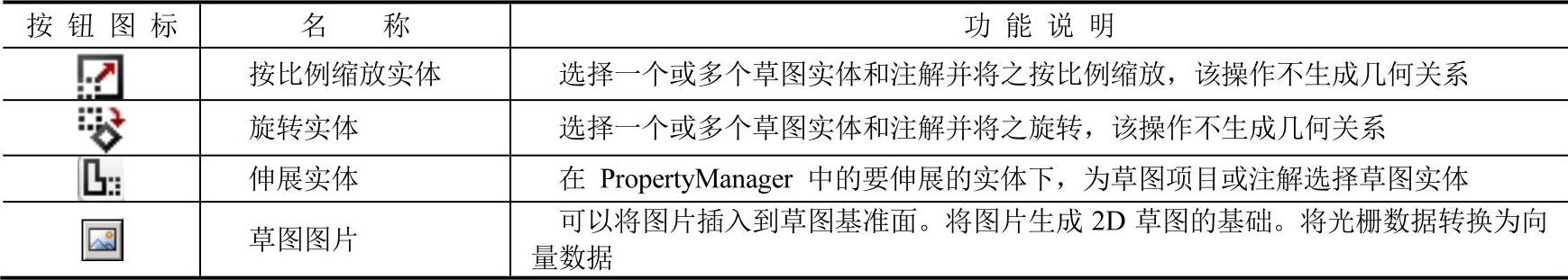

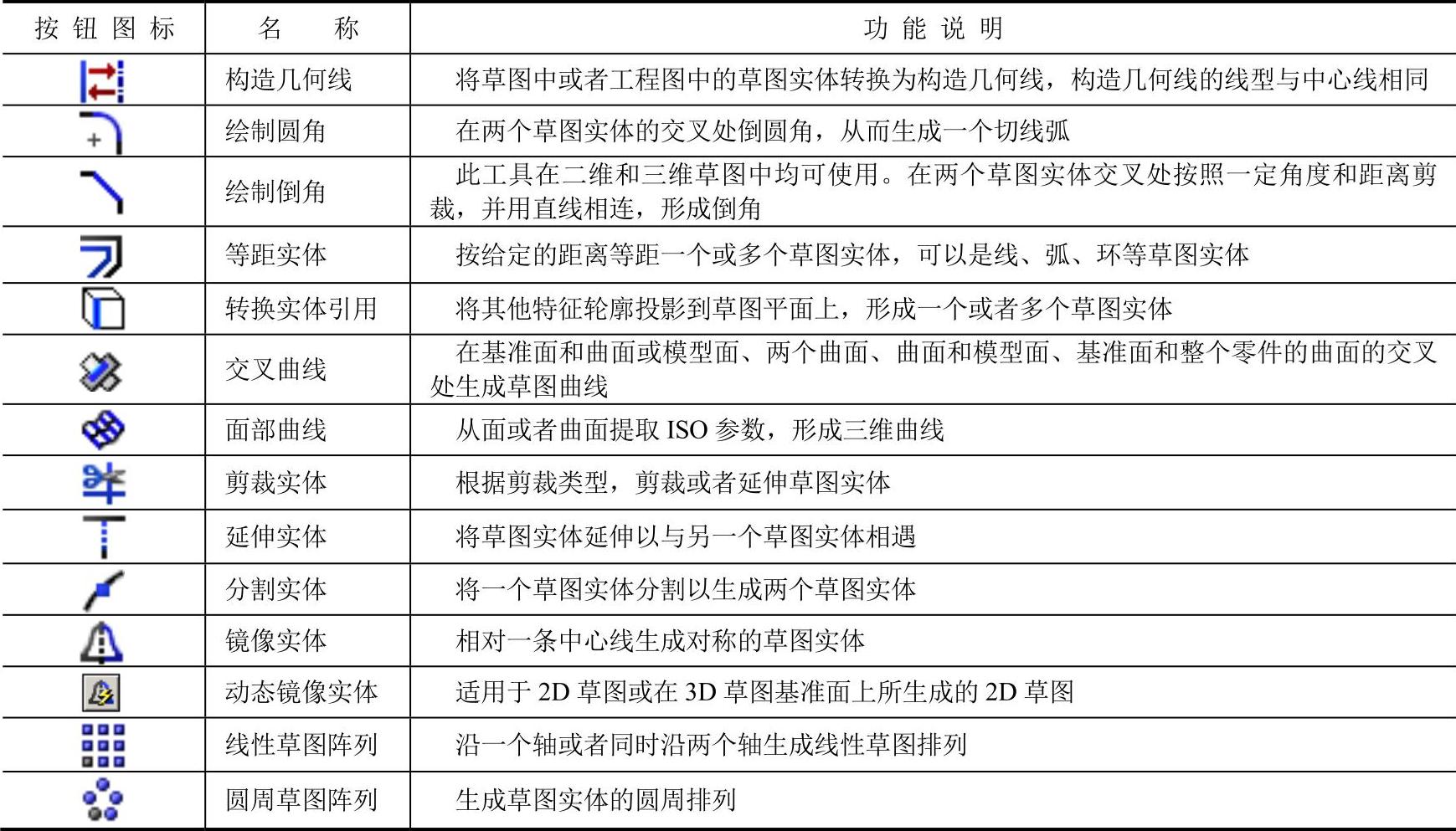

表2-4 草图编辑工具命令按钮
