2.2.8  绘制抛物线

2.2.8 绘制抛物线

抛物线的绘制方法是，先确定抛物线的焦点，然后确定抛物线的焦距，最后确定抛物线的起点和终点。

（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“抛物线”命令，或者单击“草图”工具栏中的（抛物线）按钮，此时光标变为形状。

（2）在图形区中合适的位置单击，确定抛物线的焦点。

（3）移动光标，在图中合适的位置单击，确定抛物线的焦距。

（4）移动光标，在图中合适的位置单击，确定抛物线的起点。

（5）移动光标，在图中合适的位置单击，确定抛物线的终点，此时会弹出“抛物线”属性管理器，根据需要设置属性管理器中抛物线的参数。

（6）单击“抛物线”属性管理器中的（确定）按钮，完成抛物线的绘制。

如图2-38所示为绘制抛物线的过程。

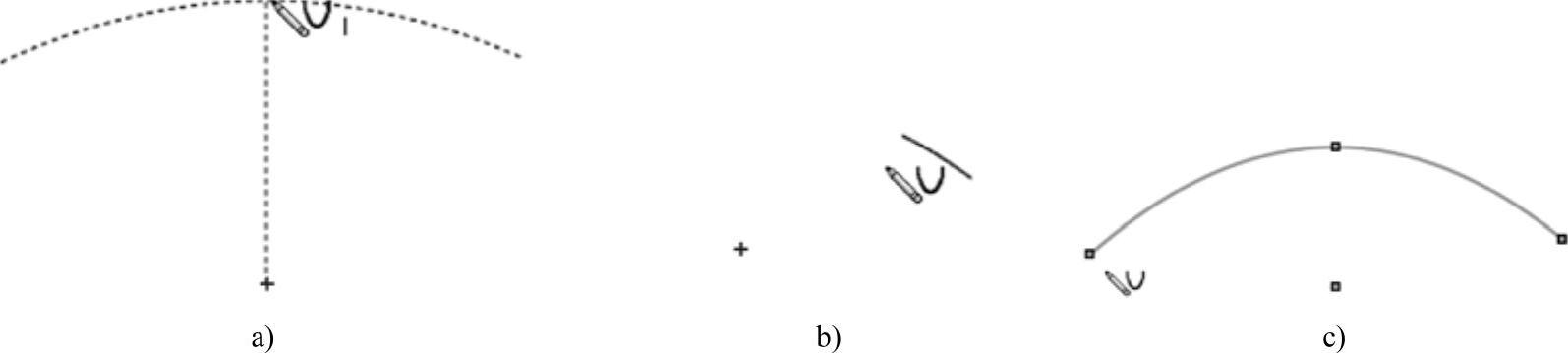

图2-38 绘制抛物线的过程

a)确定焦距 b)确定起点 c)确定终点

按住鼠标左键拖动抛物线的特征点，可以改变抛物线的形状。拖动抛物线的顶点，使其偏离焦点，可以使抛物线更加平缓；反之，抛物线会更加尖锐。拖动抛物线的起点或者终点，可以改变抛物线一侧的长度。

如果要改变抛物线的属性，则在草图绘制状态下，选择绘制的抛物线，此时会弹出“抛物线”属性管理器，按照需要修改其中的参数，就可以修改相应的属性。
