2.2.10  绘制草图文字

2.2.10 绘制草图文字

草图文字可以在零件特征面上添加，用于拉伸和切除文字，形成立体效果。文字可以添加在任何连续曲线或边线组中，包括由直线、圆弧或样条曲线组成的圆或轮廓。

（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“文字”命令，或者单击“草图”工具栏中的（文字）按钮系统弹出“草图文字”属性管理器，如图2-42所示。

（2）在图形区中选择一边线、曲线、草图或草图线段，作为绘制文字草图的定位线，此时所选择的边线显示在“草图文字”属性管理器的“曲线”选项组中。

（3）在“草图文字”属性管理器的“文字”选项中输入要添加的文字“SolidWorks 2012”。此时，添加的文字显示在图形区曲线上。

（4）如果不需要系统默认的字体，则取消对“使用文档字体”复选框的勾选，然后单击“字体”按钮，此时系统弹出“选择字体”对话框，如图2-43所示，按照需要进行设置。

（5）设置好字体后，单击“选择字体”对话框中的“确定”按钮，然后单击“草图文字”属性管理器中的（确定）按钮，完成草图文字的绘制。

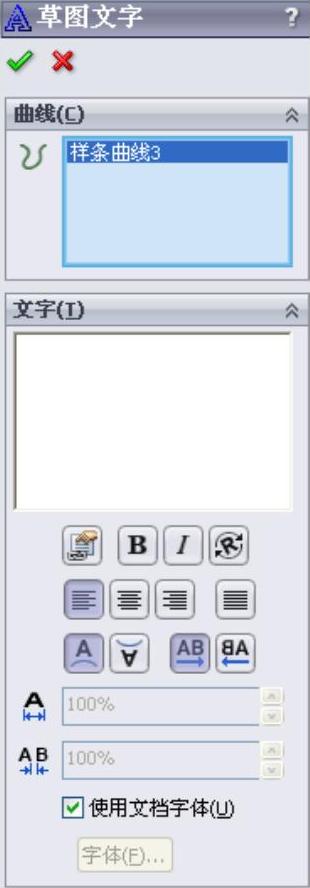

图2-42 “草图文字”属性管理器

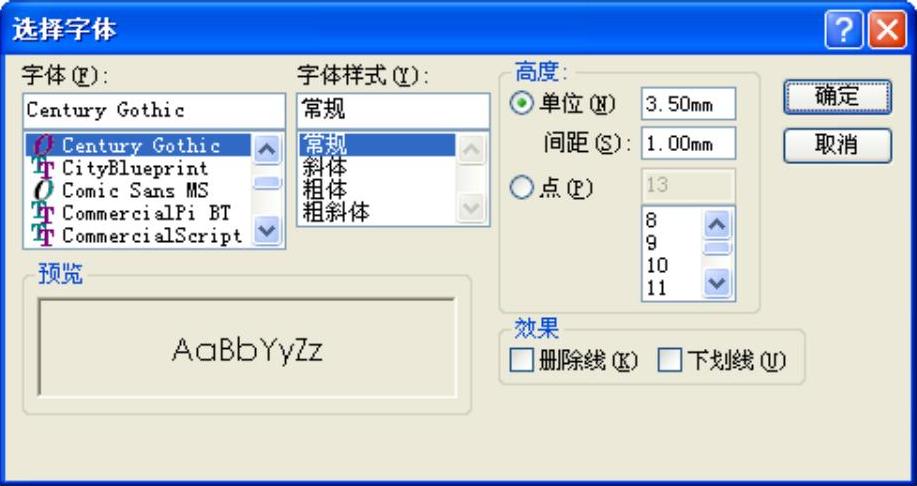

图2-43 “选择字体”对话框

技巧荟萃

（1）在草图绘制模式下，双击已绘制的草图文字，在系统弹出的“草图文字”属性管理器中可以对其进行修改。

（2）如果曲线为草图实体或一组草图实体，而且草图文字与曲线位于同一草图内，那么必须将草图实体转换为几何构造线。

如图2-44所示为绘制的草图文字，如图2-45所示为拉伸后的草图文字。

图2-44 绘制的草图文字

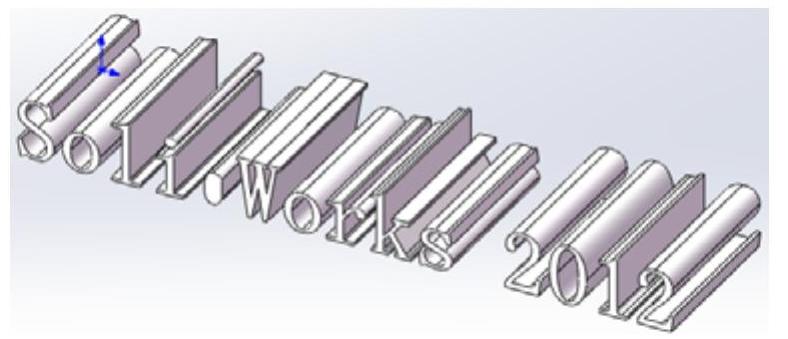

图2-45 拉伸后的草图文字
