2.2.7 绘制椭圆与部分椭圆
椭圆是由中心点、长轴长度与短轴长度确定的，三者缺一不可。下面将分别介绍椭圆和部分椭圆的绘制方法。
1.绘制椭圆
绘制椭圆的操作步骤如下。
（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“椭圆”命令，或者单击“草图”工具栏中的
（椭圆）按钮，此时光标变为
形状。
（2）在图形区合适的位置单击，确定椭圆的中心。
（3）移动光标，在光标附近会显示椭圆的长半轴R和短半轴r。在图中合适的位置单击，确定椭圆的长半轴R。
（4）移动光标，在图中合适的位置单击，确定椭圆的短半轴r，此时弹出“椭圆”属性管理器，如图2-35所示。
（5）在“椭圆”属性管理器中修改椭圆的中心坐标，以及长半轴和短半轴的大小。
（6）单击“椭圆”属性管理器中的
（确定）按钮，完成椭圆的绘制，如图2-36所示。
椭圆绘制完毕后，按住鼠标左键拖动椭圆的中心和4个特征点，可以改变椭圆的形状。通过“椭圆”属性管理器可以精确地修改椭圆的位置和长、短半轴。
图2-35 “椭圆”属性管理器

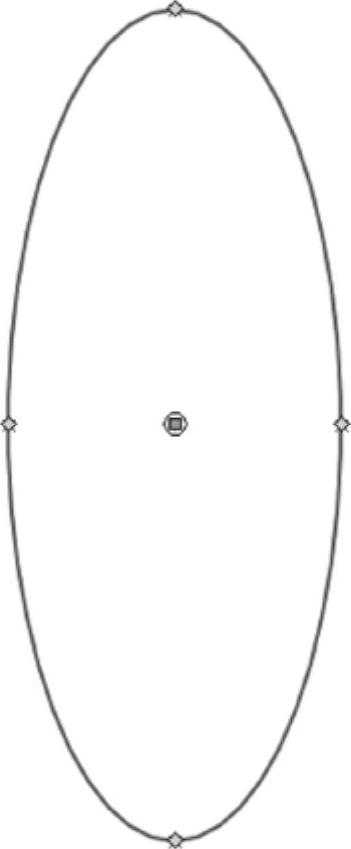

图2-36 绘制的椭圆
2.绘制部分椭圆
部分椭圆即椭圆弧，绘制椭圆弧的操作步骤如下。
（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“部分椭圆”命令，或者单击“草图”工具栏中的
（部分椭圆）按钮，此时光标变为
形状。
（2）在图形区合适的位置单击，确定椭圆弧的中心。
（3）移动光标，在光标附近会显示椭圆的长半轴R和短半轴r。在图中合适的位置单击，确定椭圆弧的长半轴R。
（4）移动光标，在图中合适的位置单击，确定椭圆弧的短半轴r。
（5）绕圆周移动光标，确定椭圆弧的范围，此时会弹出“椭圆”属性管理器，根据需要设定椭圆弧的参数。
（6）单击“椭圆”属性管理器中的
（确定）按钮，完成椭圆弧的绘制。
如图2-37所示为绘制部分椭圆的过程。

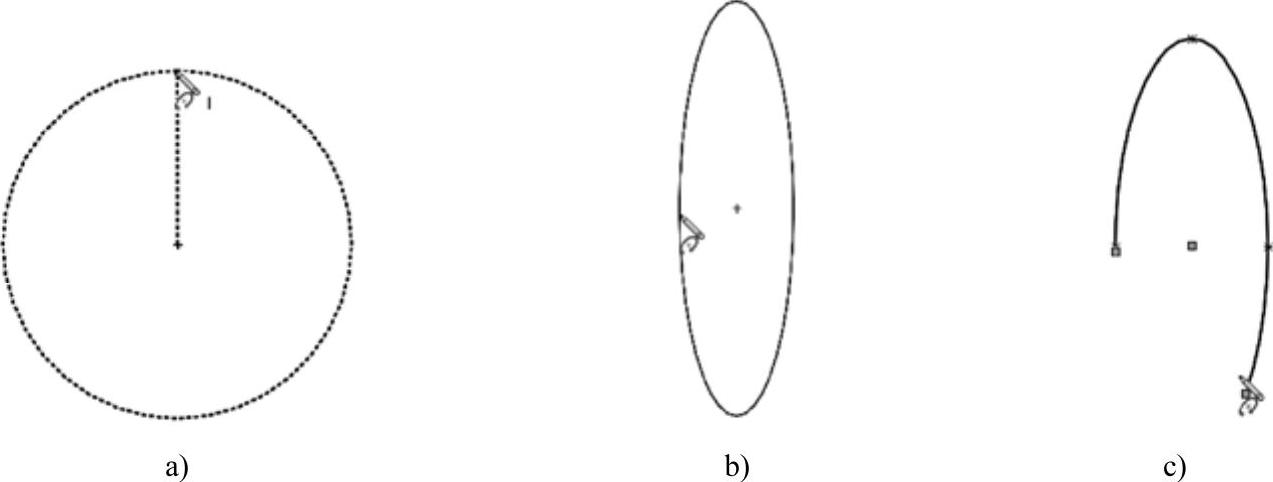

图2-37 绘制部分椭圆的过程
a)确定长半轴 b)确定短半轴 c)确定椭圆弧
