2.3.14  缩放草图

“缩放比例”命令是通过基准点和比例因子来对草图实体进行缩放，也可以根据需要在保留原缩放对象的基础上缩放草图。执行该命令时，系统弹出的“比例”属性管理器如图2-71所示。

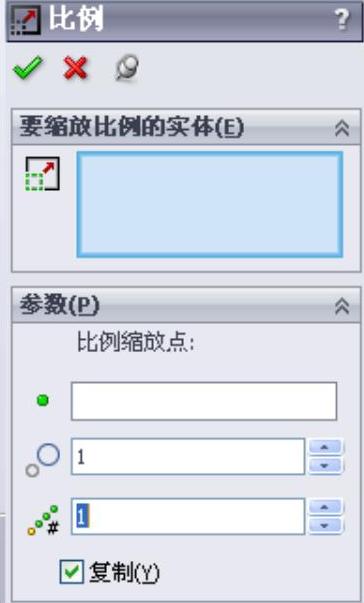

图2-71 “比例”属性管理器

以图2-72所示为例说明缩放草图的过程，图2-72a为缩放比例前的图形，图2-72b为比例因子为0.8不保留原图的图形，图2-72c为保留原图，复制数为4的图形，其操作步骤如下。

（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“缩放比例”命令，或者单击“草图”工具栏中的（缩放比例）按钮。此时系统弹出“比例”属性管理器。

（2）单击“比例”属性管理器的“要缩放比例的实体”列表框，在图形区中选取如图2-72a所示的矩形，在（基准点）列表框中选取矩形的左下端点，在（比例因子）文本框中输入“0.8”，缩放后的结果如图2-72b所示。

（3）勾选“复制”复选框，在（份数）文本框中输入“4”，结果如图2-72c所示。

（4）单击“比例”属性管理器中的（确定）按钮，草图实体缩放完毕。

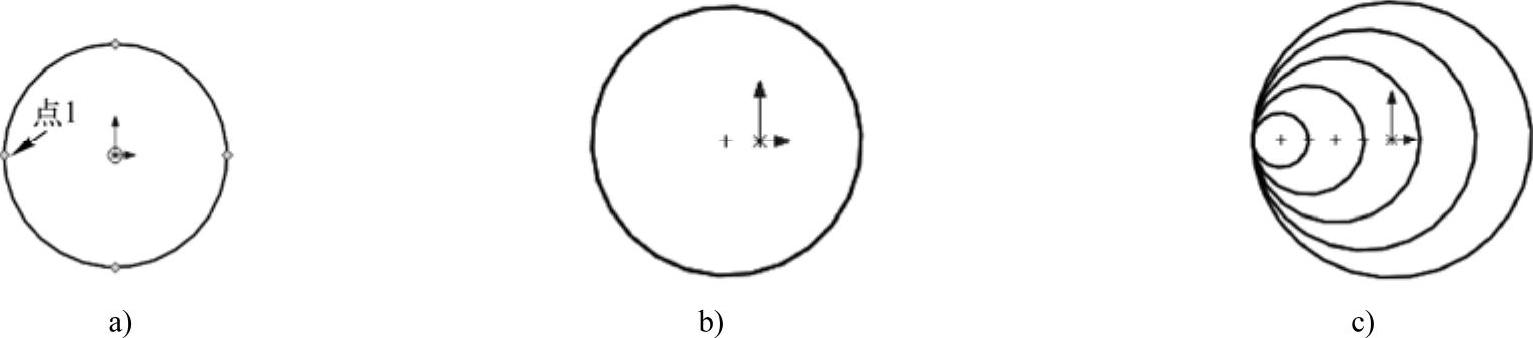

图2-72 缩放草图的过程

a)缩放比例前的图形 b)比例因子为0.8不保留原图的图形 c)保留原图，复制数为4的图形
