2.3.13  旋转草图

“旋转”草图命令，是通过选择旋转中心及要旋转的度数来旋转草图实体。执行该命令时，系统弹出的“旋转”属性管理器如图2-69所示。

以图2-70所示为例说明旋转草图的过程，图2-70a为旋转前的图形，图2-70b为旋转后的图形，其操作步骤如下。

（1）如图2-70a所示，在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“旋转”命令，或者单击“草图”工具栏中的（旋转实体）按钮。

（2）此时系统弹出“旋转”属性管理器，单击“要旋转的实体”列表框，在图形区中选取如图2-70a所示的矩形，在（基准点）列表框中选取矩形的左下端点，在（角度）文本框中输入“-60”。

（3）单击“旋转”属性管理器中的（确定）按钮，旋转后的图形如图2-70b所示。

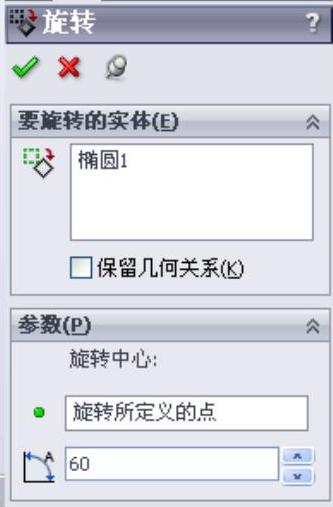

图2-69 “旋转”属性管理器

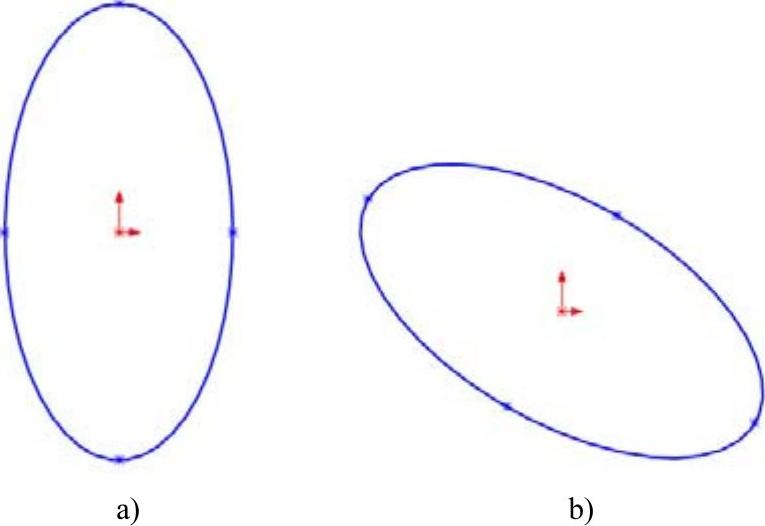

图2-70 旋转草图的过程

a)旋转前的图形 b)旋转后的图形
