2.3.15  伸展草图

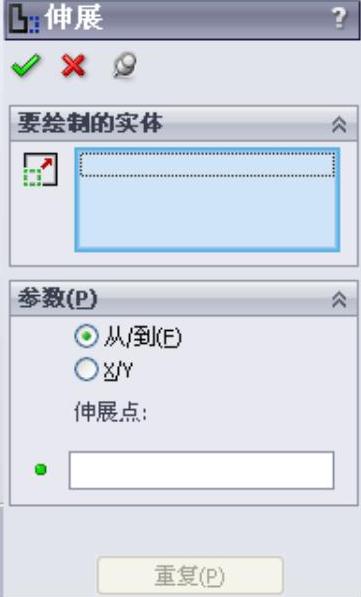

“伸展实体”命令是通过基准点和坐标点对草图实体进行伸展。执行该命令时，系统弹出的“伸展”属性管理器如图2-73所示。

图2-73 “比例”属性管理器

以图2-74所示为例说明伸展草图的过程，图2-74a为伸展前的图形，图2-74b为缩放后的图形，其操作步骤如下。

（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“伸展实体”命令，或者单击“草图”工具栏中的（伸展实体）按钮。此时系统弹出“伸展”属性管理器。

（2）单击“伸展”属性管理器的“要绘制的实体”列表框，在图形区中选取如图2-74a所示的矩形，在（基准点）列表框中选取矩形的左下端点，单击（基点）按钮，然后单击草图设定基准点，拖动以伸展草图实体；当您放开鼠标时，实体伸展到该点并且PropertyManager将关闭。

（3）勾选“X/Y”复选框，为ΔX和ΔY设定值以伸展草图实体，如图2-74b所示，单击“重复”按钮以相同距离伸展实体。伸展后的结果如图2-74c所示。

（4）单击“伸展”属性管理器中的（确定）按钮，草图实体伸展完毕。

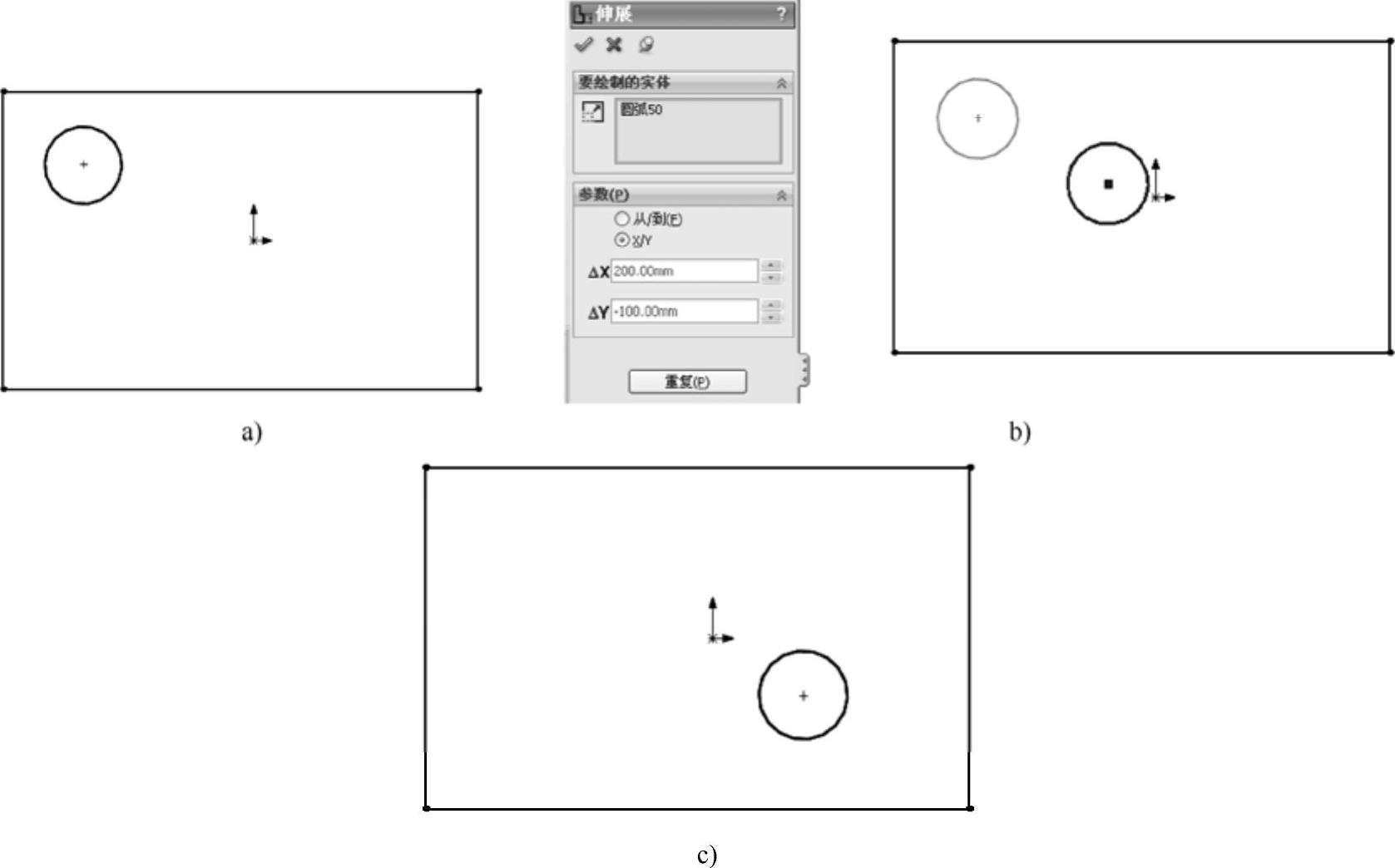

图2-74 伸展草图的过程

a)伸展前的图形 b)“伸展”属性对话框 c)伸展后的图形
