3.1.2  建立坐标系

3.1.2 建立坐标系

（1）选择菜单栏中的“插入”→“参考几何体”→“坐标系”命令，或者单击“参考几何体”操控板中的（坐标系）按钮，系统弹出“坐标系”属性管理器。

（2）单击图标右侧的“原点”列表框，然后单击如图3-5所示的点A，设置A点为新坐标系的原点；单击“X轴”下面的“X轴参考方向”列表框，然后单击如图3-5所示的边线1，设置边线1为X轴；依次设置如图3-5所示的边线2为Y轴，边线3为Z轴，“坐标系”属性管理器设置如图3-5所示。

（3）单击（确定）按钮，完成坐标系的设置，添加坐标系后的图形如图3-6所示。

技巧荟萃

在设置坐标系的过程中，如果坐标轴的方向不是用户想要的方向，可以单击“坐标系”属性管理器中设置轴左侧的（反转方向）按钮进行设置。

在设置坐标系时，X轴、Y轴和Z轴的参考方向可为以下实体。

●顶点、点或者中点：将轴向的参考方向与所选点对齐。

●线性边线或者草图直线：将轴向的参考方向与所选边线或者直线平行。

●非线性边线或者草图实体：将轴向的参考方向与所选实体上的所选位置对齐。

●平面：将轴向的参考方向与所选面的垂直方向对齐。

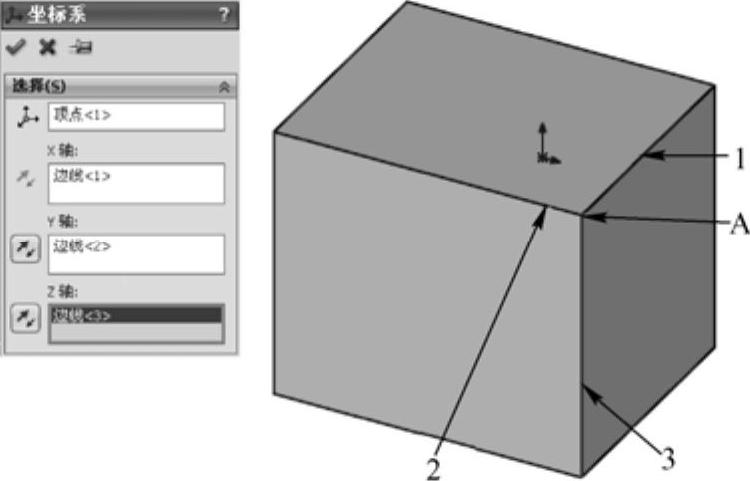

图3-5 “坐标系”属性管理器

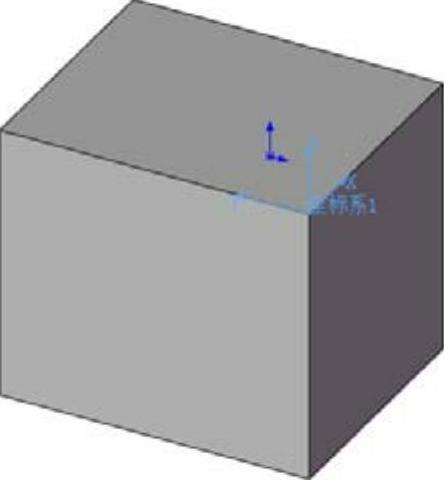

图3-6 添加坐标系后的图形
