3.2.2  组合曲线

3.2.2 组合曲线

组合曲线是指将曲线、草图几何和模型边线组合为一条单一曲线，生成的该组合曲线可以作为生成放样或扫描的引导曲线、轮廓线。

下面结合实例介绍创建组合曲线的操作步骤。

（1）选择菜单栏中的“插入”→“曲线”→“组合曲线”命令，或者单击“曲线”工具栏中的（组合曲线）按钮，系统弹出“组合曲线”属性管理器。

（2）在“要连接的实体”选项组中，选择如图3-15所示的边线1、边线2、边线3、边线4、边线5和边线6，如图3-16所示。

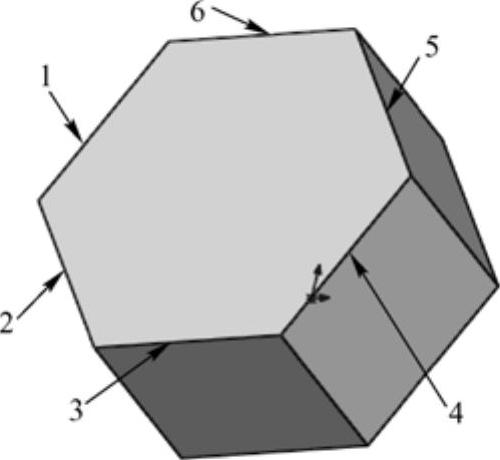

图3-15 打开的文件实体

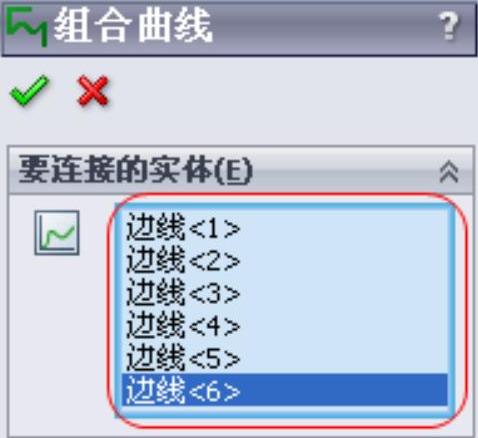

图3-16 “组合曲线”属性管理器

（3）单击（确定）按钮，生成所需要的组合曲线。生成组合曲线后的图形及其FeatureManager设计树如图3-17所示。

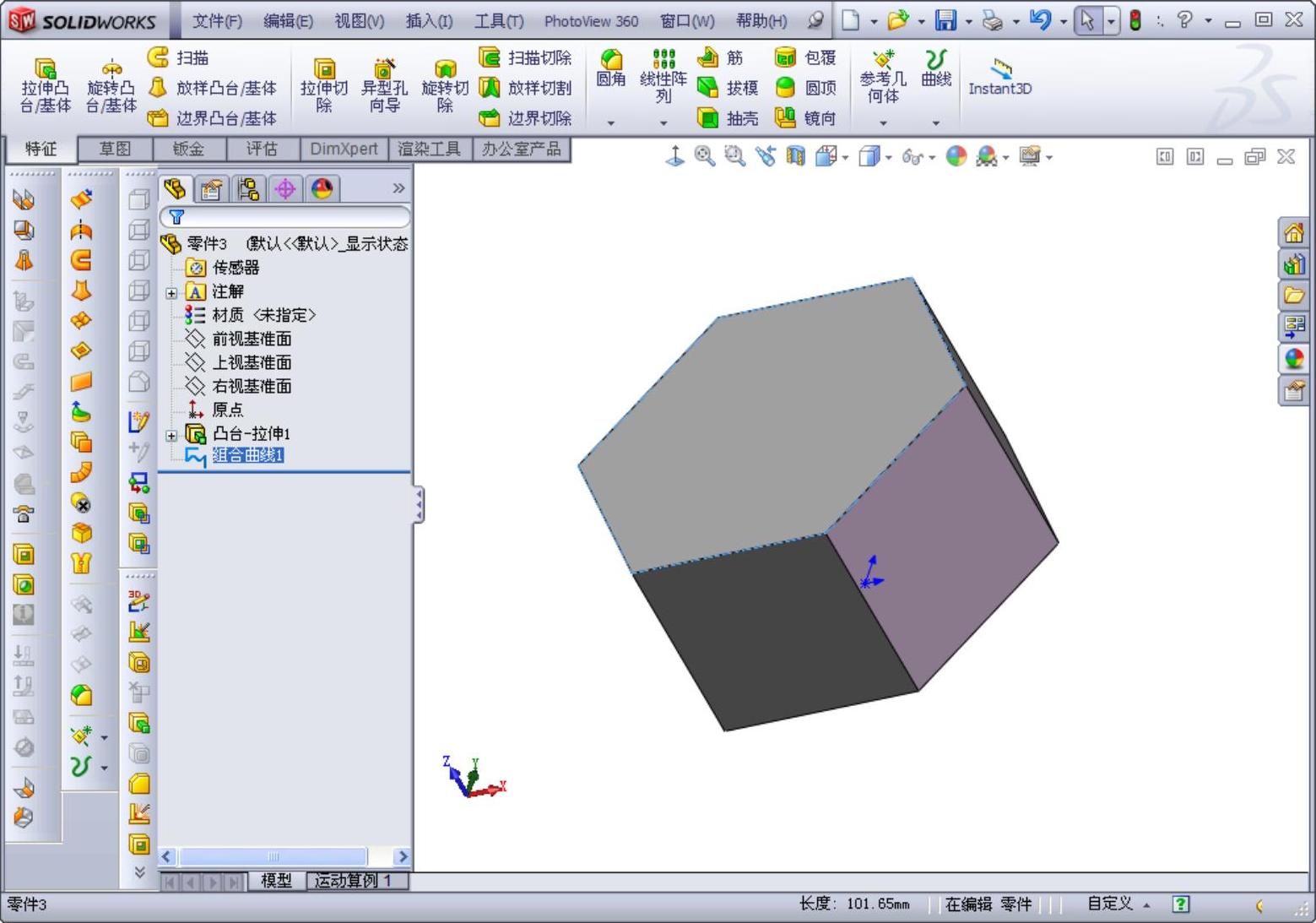

图3-17 生成组合曲线后的图形及其FeatureManager设计树

技巧荟萃

在创建组合曲线时，所选择的曲线必须是连续的，因为所选择的曲线要生成一条曲线。生成的组合曲线可以是开环的，也可以是闭合的。
