3.2.1 投影曲线
在SolidWorks中，投影曲线主要有两种创建方式。一种方式是将绘制的曲线投影到模型面上，生成一条三维曲线；另一种方式是在两个相交的基准面上分别绘制草图，此时系统会将每一个草图沿所在平面的垂直方向投影得到一个曲面，这两个曲面在空间中相交，生成一条三维曲线。下面将分别介绍采用两种方式创建曲线的操作步骤。
（1）利用绘制曲线投影到模型面上生成投影曲线。
1）新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。
2）单击“草图”工具栏中的
（样条曲线）按钮，绘制样条曲线。
3）单击“曲面”工具栏中的
（拉伸曲面）按钮，系统弹出“曲面-拉伸”属性管理器。在
（深度）文本框中输入“120”，单击
（确定）按钮，生成拉伸曲面。
4）单击“参考几何体”操控板中的
（基准面）按钮，系统弹出“基准面”属性管理器。选择“上视基准面”作为参考面，单击
（确定）按钮，添加基准面1。
5）在新平面上绘制样条曲线，如图3-8所示。绘制完毕退出草图绘制状态。
6）选择菜单栏中的“插入”→“曲线”→“投影曲线”命令，或者单击“曲线”工具栏中的
（投影曲线）按钮，系统弹出“投影曲线”属性管理器。
7）点选“面上草图”单选钮，在
（要投影的草图）列表框中，单击选择如图3-8所示的样条曲线1；在
（投影面）列表框中，单击选择如图3-8所示的曲面2；在视图中观测投影曲线的方向，是否投影到曲面，勾选“反转投影”复选框，使曲线投影到曲面上。“投影曲线”属性管理器设置如图3-9所示。
8）单击
（确定）按钮，生成的投影曲线1如图3-10所示。

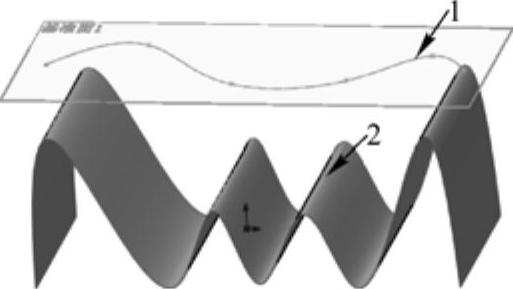

图3-8 绘制样条曲线1
图3-9 “投影曲线”属性管理器1

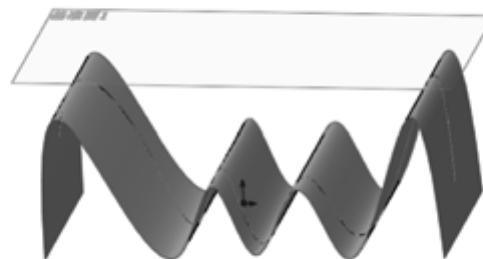

图3-10 投影曲线1
（2）利用两个相交的基准面上的曲线生成投影曲线。(https://www.daowen.com)
1）新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。
2）选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，在步骤1）中设置的基准面上绘制一个样条曲线，如图3-11所示，然后退出草图绘制状态。
3）在左侧的FeatureManager设计树中选择“上视基准面”作为草绘基准面。
4）选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，在步骤3）中设置的基准面上绘制一个样条曲线，如图3-12所示，然后退出草图绘制状态。
5）选择菜单栏中的“插入”→“曲线”→“投影曲线”命令，系统弹出的“投影曲线”属性管理器。

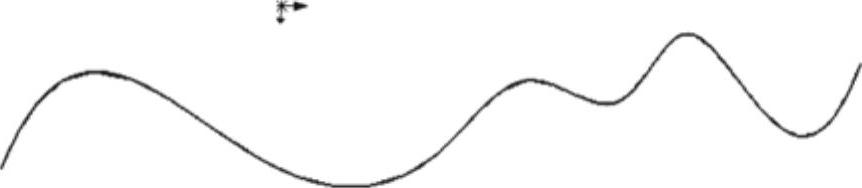

图3-11 绘制样条曲线2

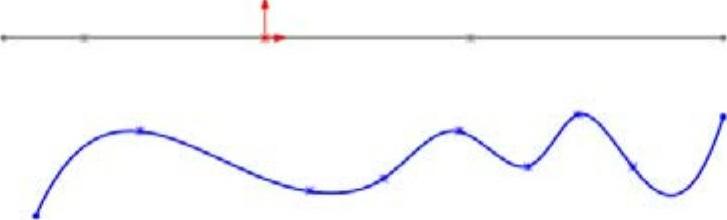

图3-12 绘制样条曲线3
6）单击“草图上草图”按钮，在
（要投影的草图）列表框中选择如图3-12所示的两条样条曲线，如图3-13所示。
7）单击
（确定）按钮，生成的投影曲线如图3-14所示。

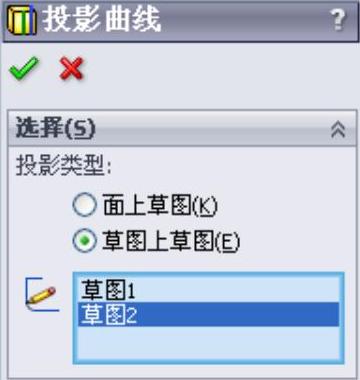

图3-13 “投影曲线”属性管理器2
图3-14 投影曲线2
技巧荟萃
如果在执行投影曲线命令之前，先选择了生成投影曲线的草图，则在执行投影曲线命令后，“投影曲线”属性管理器会自动选择合适的投影类型。
