4.1.2  点和平行面方式

该方式用于创建通过点且平行于基准面或者面的基准面。

下面介绍该方式的操作步骤。

（1）执行“基准面”命令。选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，或者单击“参考几何体”操控板中的（基准面）按钮，此时系统弹出“基准面”属性管理器。

（2）设置属性管理器。在“第一参考”选项框中，选择如图4-5所示的边线1的中点。在“第二参考”选项框中，选择如图4-5所示的面2。“基准面”属性管理器设置如图4-6所示。

（3）确认创建的基准面。单击“基准面”属性管理器中的（确定）按钮，创建的基准面2如图4-7所示。

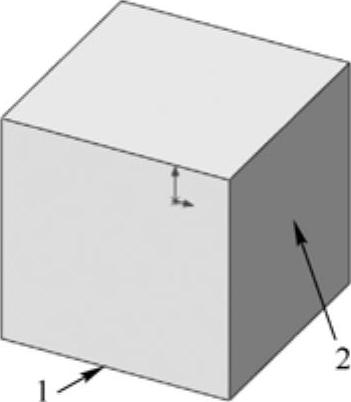

图4-5 打开的文件实体

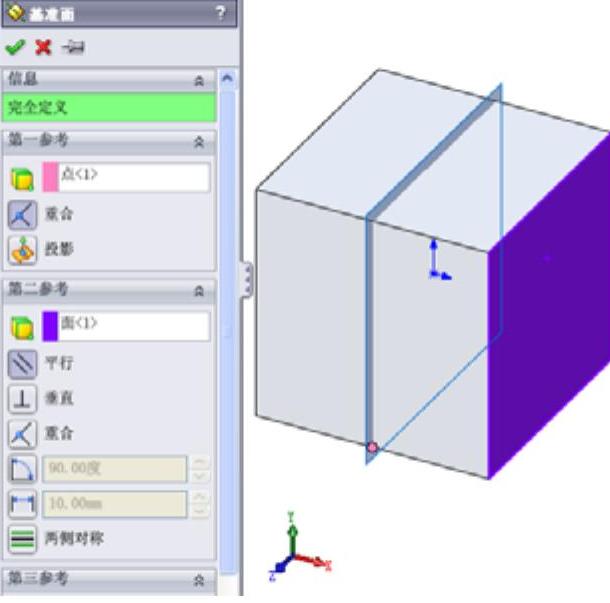

图4-6 “基准面”属性管理器

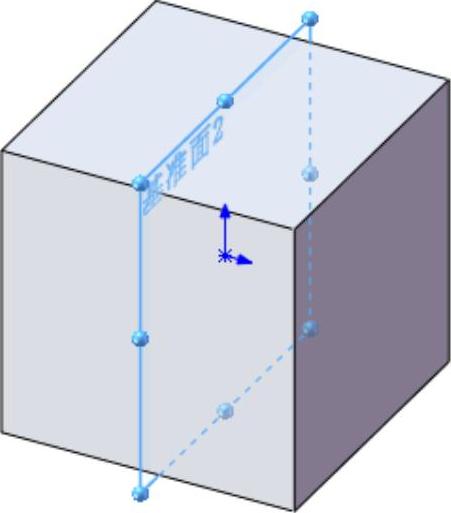

图4-7 创建的基准面
