4.1.5  垂直于曲线方式

4.1.5 垂直于曲线方式

该方式用于创建通过一个点且垂直于一条边线或者曲线的基准面。

下面介绍该方式的操作步骤。

（1）执行“基准面”命令。选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，或者单击“参考几何体”操控板中的（基准面）按钮，此时系统弹出示“基准面”属性管理器。

（2）设置属性管理器。在“第一参考”选项框中，选择如图4-14所示的点A。在“第二参考”选项框中，选择如图4-14所示的线1。“基准面”属性管理器设置如图4-15所示。

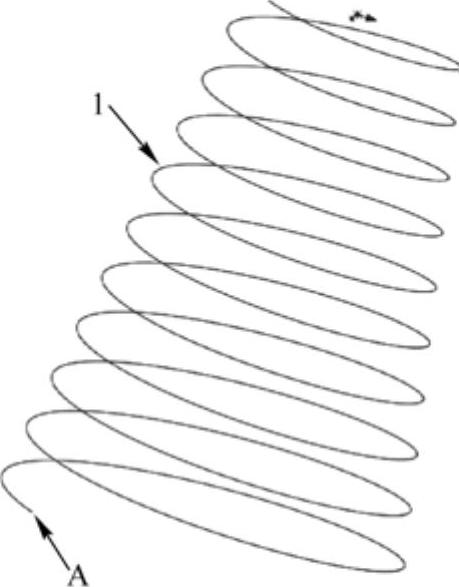

图4-14 打开的文件实体

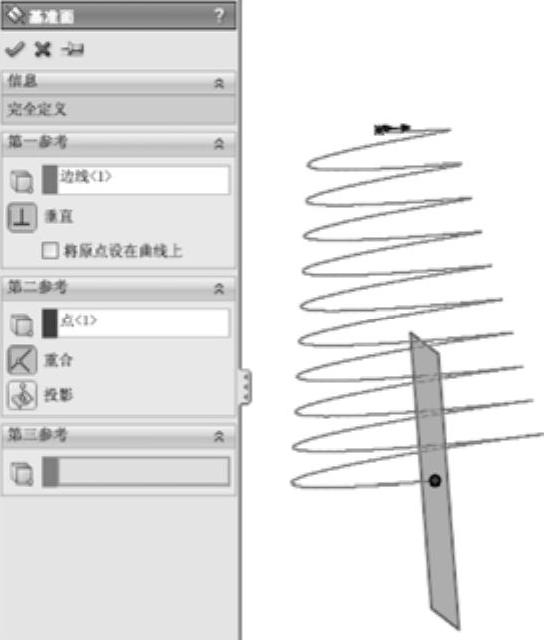

图4-15 “基准面”属性管理器

（3）确认创建的基准面。单击“基准面”属性管理器中的（确定）按钮，则创建通过点A且与螺旋线垂直的基准面1，如图4-16所示。

（4）单击右键在弹出的快捷菜单中选择（旋转视图）命令，将视图以合适的方向显示，如图4-17所示。

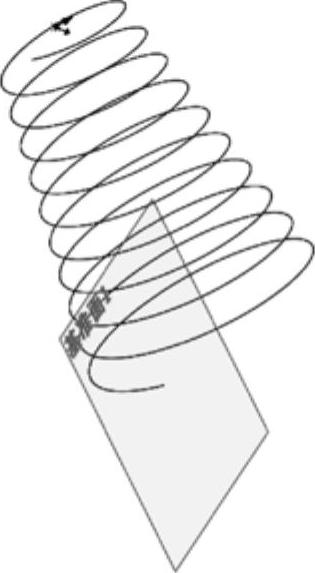

图4-16 创建的基准面

图4-17 旋转视图后的图形
