4.1.3  夹角方式

该方式用于创建通过一条边线、轴线或者草图线，并与一个面或者基准面成一定角度的基准面。下面介绍该方式的操作步骤。

（1）执行“基准面”命令。选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，或者单击“参考几何体”操控板中的（基准面）按钮，此时系统弹出“基准面”属性管理器。

（2）设置属性管理器。在“第一参考”选项框中，选择如图4-8所示的面1。在“第二参考”选项框中，选择如图4-8所示的边线2。“基准面”属性管理器设置如图4-9所示，夹角为“60°”。

（3）确认创建的基准面。单击“基准面”属性管理器中的（确定）按钮，创建的基准面3如图4-10所示。

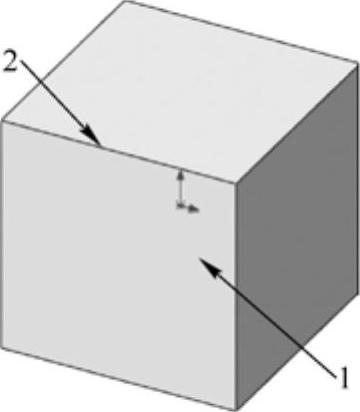

图4-8 打开的文件实体

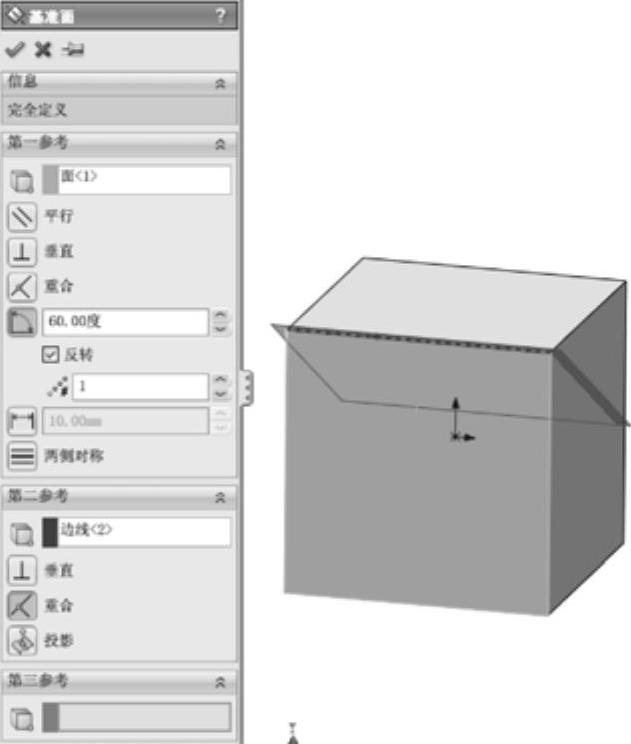

图4-9 “基准面”属性管理器

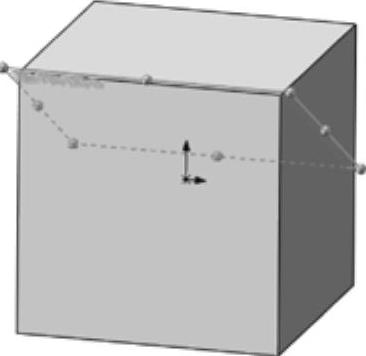

图4-10 创建的基准面
