4.2.4  圆柱/圆锥面方式

选择圆柱面或者圆锥面，将其临时轴确定为基准轴。下面介绍该方式的操作步骤。

（1）执行“基准轴”命令。选择菜单栏中的“插入”→“参考几何体”→“基准轴”命令，或者单击“参考几何体”操控板中的（基准轴）按钮，此时系统弹出“基准轴”属性管理器。

（2）设置属性管理器。在“第一参考”选项框中，选择如图4-31所示的面1。“基准轴”属性管理器设置如图4-32所示。

（3）确认创建的基准轴。单击“基准轴”属性管理器中的（确定）按钮，将圆柱体临时轴确定为基准轴4如图4-33所示。

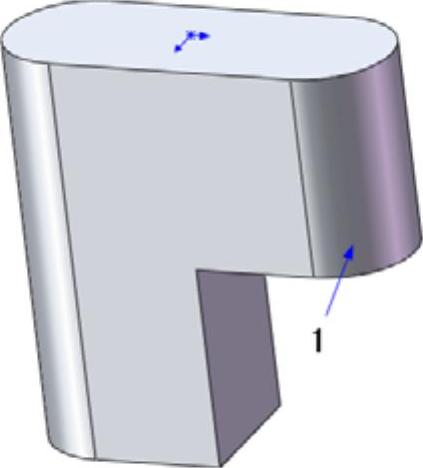

图4-31 打开的文件实体

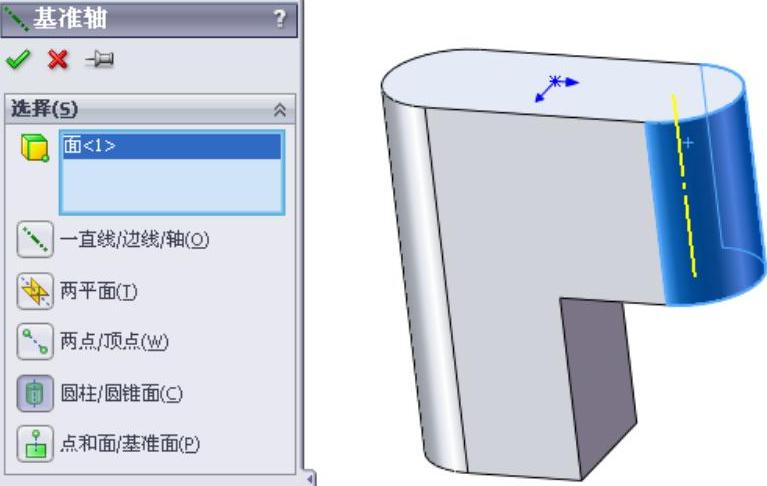

图4-32 “基准轴”属性管理器

图4-33 创建的基准轴
