4.2.5  点和面/基准面方式

选择一曲面或者基准面以及顶点、点或者中点，创建一个通过所选点并且垂直于所选面的基准轴。下面介绍该方式的操作步骤。

（1）执行“基准轴”命令。选择菜单栏中的“插入”→“参考几何体”→“基准轴”命令，或者单击“参考几何体”操控板中的（基准轴）按钮，此时系统弹出“基准轴”属性管理器。

（2）设置属性管理器。在“第一参考”选项框中，选择如图4-34所示的面1。在“第二参考”选项框中，选择如图4-34所示的边线的中点2。“基准轴”属性管理器设置如图4-35所示。

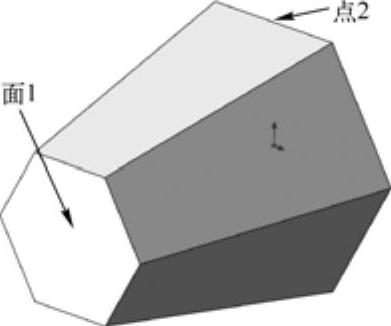

图4-34 打开的文件实体

（3）确认创建的基准轴。单击“基准轴”属性管理器中的（确定）按钮，创建通过边线的中点2且垂直于面1的基准轴。

（4）旋转视图。单击右键在弹出的快捷菜单中选择“旋转视图”命令或按住鼠标中间，在绘图区出现图标，旋转视图，将视图以合适的方向显示，创建的基准轴5如图4-36所示。

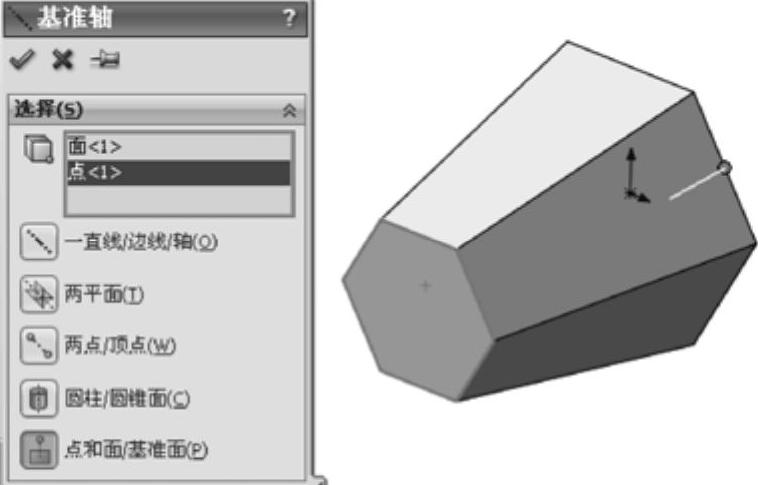

图4-35 “基准轴”属性管理器

图4-36 创建的基准轴
