4.2.1
一直线/
边线/
轴方式
选择一草图的直线、实体的边线或者轴，创建所选直线所在的轴线。
下面介绍该方式的操作步骤。
（1）执行“基准轴”命令。选择菜单栏中的“插入”→“参考几何体”→“基准轴”命令，或者单击“参考几何体”操控板中的
（基准轴）按钮，此时系统弹出“基准轴”属性管理器。
（2）设置属性管理器。在“第一参考”选项框中，选择如图4-22所示的线1。“基准轴”属性管理器设置如图4-23所示。
（3）确认创建的基准轴。单击“基准轴”属性管理器中的
（确定）按钮，创建的边线1所在的基准轴1如图4-24所示。

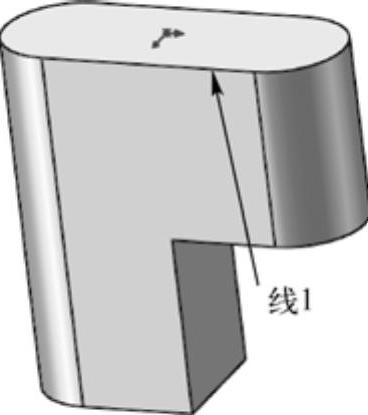

图4-22 打开的文件实体

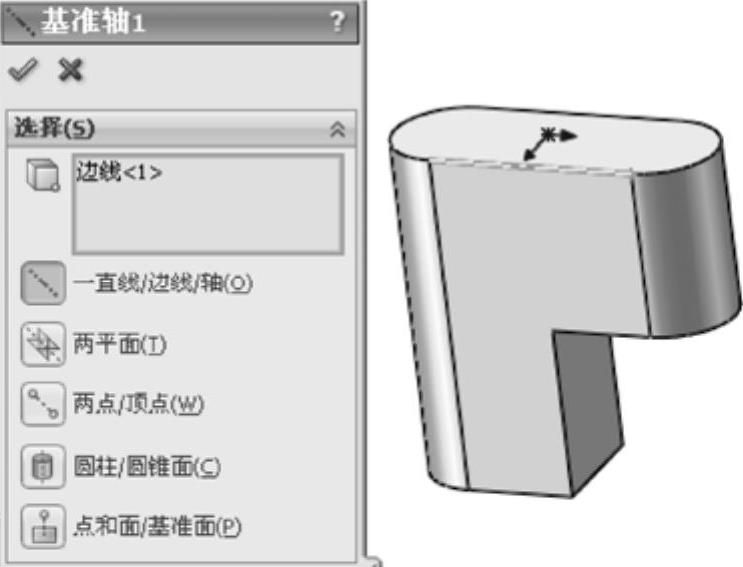

图4-23 “基准轴”属性管理器1

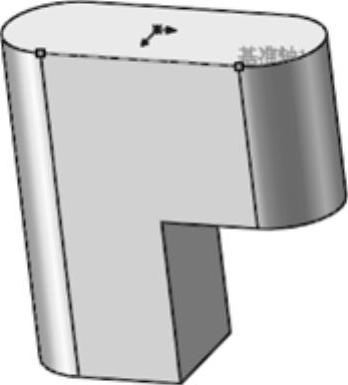

图4-24 创建的基准轴
