4.4.1  圆弧中心参考点

该方式是指在所选圆弧或圆的中心生成参考点。

下面介绍该方式的操作步骤。

（1）执行“基准面”命令。选择菜单栏中的“插入”→“参考几何体”→“点”命令，或者单击“参考几何体”操控板中的（点）按钮，此时系统弹出“点”属性管理器。

（2）设置属性管理器。单击（圆弧中心）按钮，设置点的创建方式为通过圆弧方式。在（参考实体）列表框中，选择圆弧边线。“点”属性管理器设置如图4-42所示。

（3）确认创建的基准面。单击“点”属性管理器中的（确定）按钮，创建的点1如图4-43所示。(https://www.daowen.com)

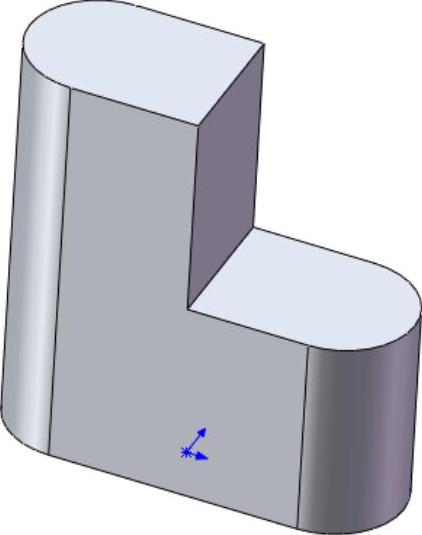

图4-41 打开的文件实体1

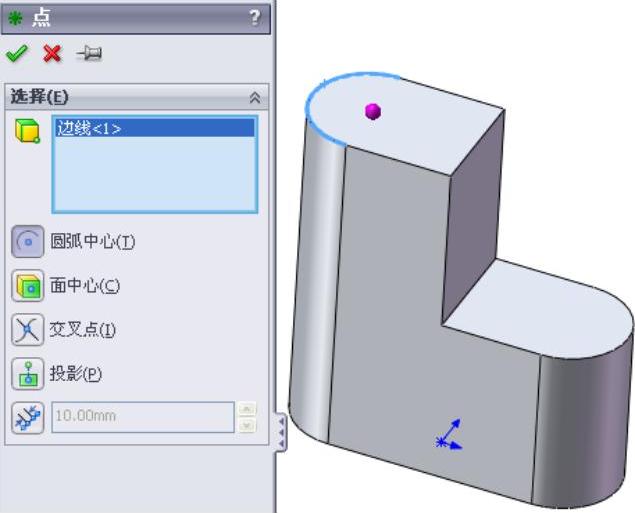

图4-42 “点”属性管理器

图4-43 创建的点1
