5.4.3  中心线放样方法

5.4.3 中心线放样方法

SolidWorks 2012还可以生成中心线放样特征。中心线放样是指将一条变化的引导线作为中心线进行的放样，在中心线放样特征中，所有中间截面的草图基准面都与此中心线垂直。

中心线放样特征的中心线必须与每个闭环轮廓的内部区域相交，而不是像引导线放样那样，引导线必须与每个轮廓线相交。图5-73所示展示了中心线放样效果。

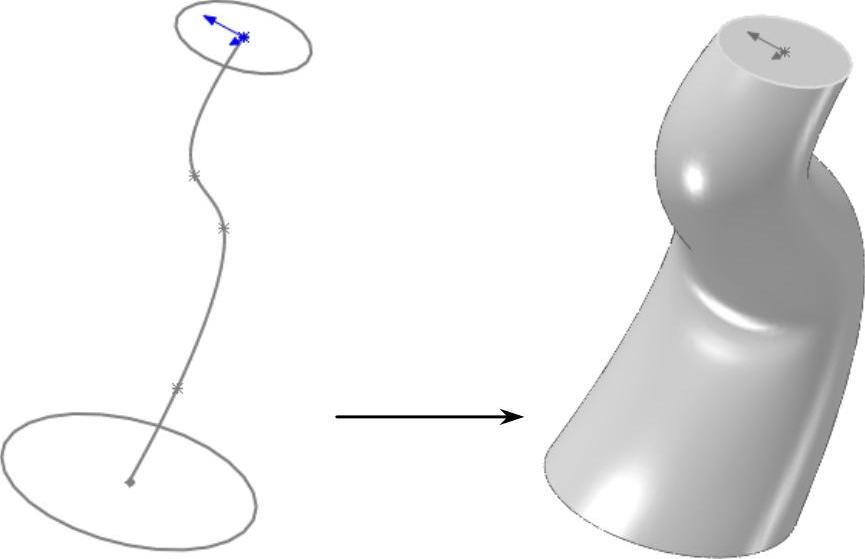

图5-73 中心线放样效果

下面介绍创建中心线放样特征的操作步骤。

（1）利用“草图绘制”命令，绘制如图5-74所示的草图，注意三个草图在不同的平面上

（2）单击“特征”工具栏中的（放样凸台/基体）按钮，或选择菜单栏中的“插入”→“凸台”→“放样”命令。如果要生成切除特征，则选择菜单栏中的“插入”→“切除”→“放样”命令。

（3）弹出“放样”属性管理器，单击每个轮廓上相应的点，按顺序选择空间轮廓和其他轮廓的面，此时被选择轮廓显示在“轮廓”选项组中。

（4）单击（上移）按钮或（下移）按钮，改变轮廓的顺序，此项只针对两个以上轮廓的放样特征。

（5）在“中心线参数”选项组中单击（中心线框）按钮，然后在图形区中选择中心线，此时在图形区中将显示随着中心线变化的放样特征，如图5-75所示。

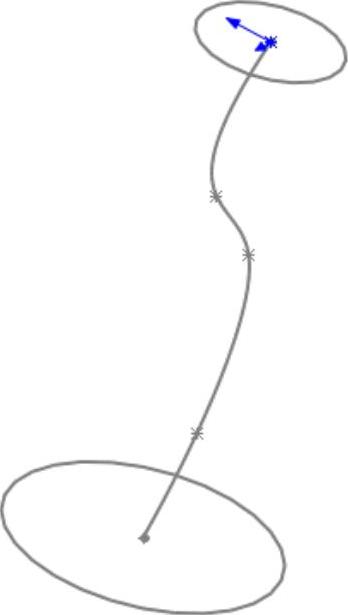

图5-74 绘制草图

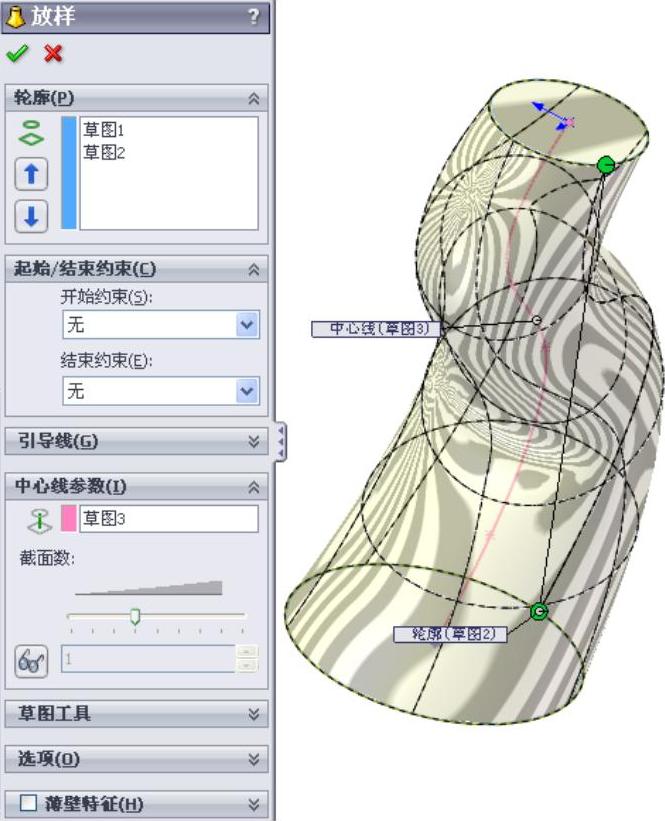

图5-75 “放样”属性管理器

（6）调整“截面数”滑杆来更改在图形区显示的预览数。

（7）单击（显示截面）按钮，然后单击（微调框）箭头，根据截面数量查看并修正轮廓。

（8）如果要在放样的开始和结束处控制相切，则设置“起始/结束约束”选项组。

（9）如果要生成薄壁特征，则勾选“薄壁特征”复选框，并设置薄壁特征。

（10）放样属性设置完毕，单击（确定）按钮，完成放样。

技巧荟萃

绘制中心线放样时，中心线必须与每个闭环轮廓的内部区域相交。
