5.5.1  拉伸切除特征

5.5.1 拉伸切除特征

（1）在图5-78中保持草图处于激活状态，单击“特征”工具栏中的（拉伸切除）按钮，或选择菜单栏中的“插入”→“切除”→“拉伸”命令。

（2）此时弹出“切除-拉伸”属性管理器，如图5-79所示。

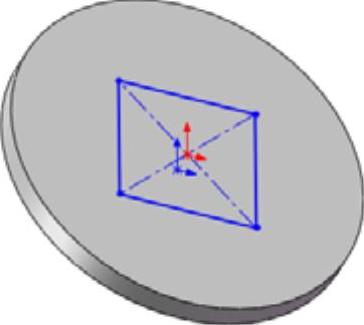

图5-78 打开的文件实体

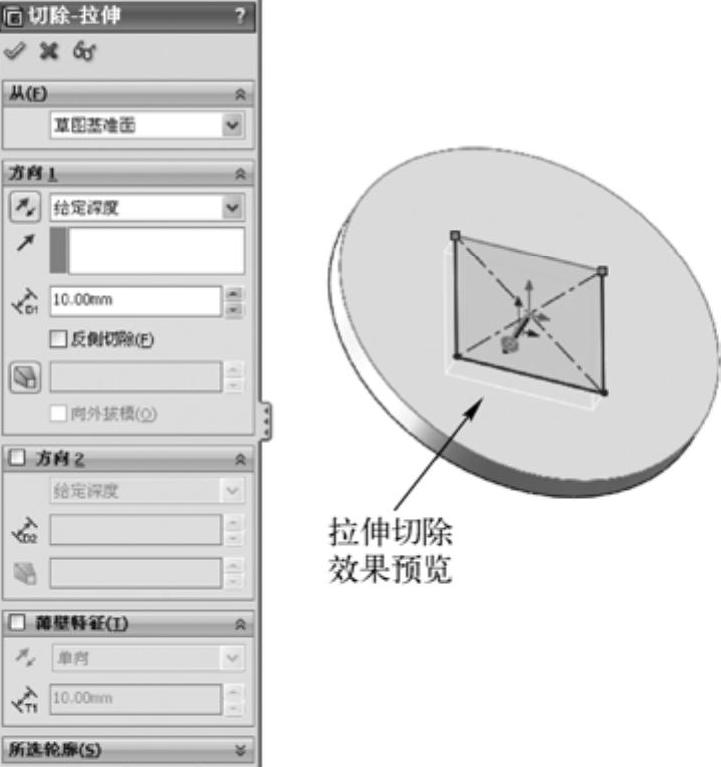

图5-79 “拉伸”属性管理器

（3）在“方向1”选项组中执行如下操作。

●在右侧的“终止条件”下拉列表框中选择“切除-拉伸”。

●如果勾选了“反侧切除”复选框，则将生成反侧切除特征。

●单击（反向）按钮，可以向另一个方向切除。

●单击（拔模开/关）按钮，可以给特征添加拔模效果。

（4）如果有必要，勾选“方向2”复选框，将拉伸切除应用到第二个方向。

（5）如果要生成薄壁切除特征，勾选“薄壁特征”复选框，然后执行如下操作。

●在右侧的下拉列表框中选择切除类型：单向、两侧对称或双向。

●单击（反向）按钮，可以以相反的方向生成薄壁切除特征。

●在（厚度微调）文本框中输入切除的厚度。

（6）单击（确定）按钮，完成拉伸切除特征的创建。

技巧荟萃

下面以图5-80所示为例，说明“反侧切除”复选框对拉伸切除特征的影响。图5-80a所示为绘制的草图轮廓，图5-80b所示为取消对“反侧切除”复选框勾选的拉伸切除特征，图5-80c所示为勾选“反侧切除”复选框的拉伸切除特征。

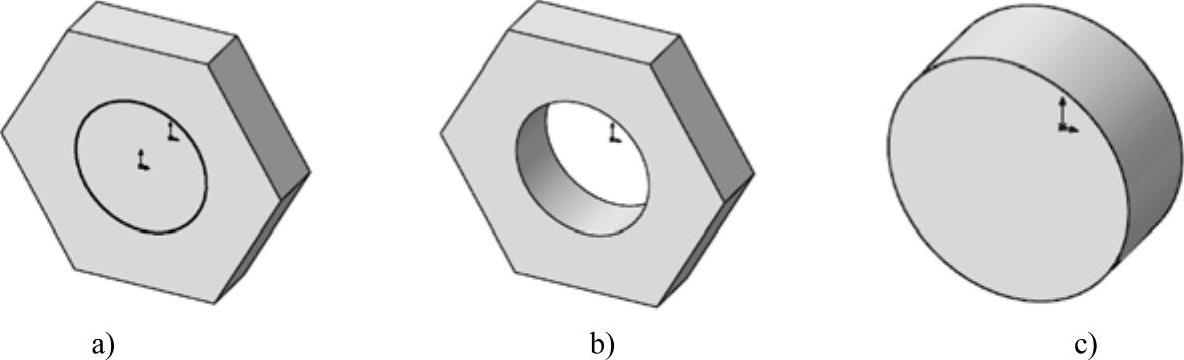

图5-80 “反侧切除”复选框对拉伸切除特征的影响

a)绘制的草图轮廓 b)未选择复选框的特征图形 c)选择复选框的特征图形
