5.4.1  凸台/基体放样方法

5.4.1 凸台/ 基体放样方法

通过使用空间上两个或两个以上的不同平面轮廓，可以生成最基本的放样特征。

下面介绍创建空间轮廓的放样特征的操作步骤。

（1）利用“拉伸”命令、“基准面”命令和“椭圆”命令，绘制如图5-66所示图形。

（2）单击“特征”工具栏中的（放样凸台/基体）按钮，或选择菜单栏中的“插入”→“凸台”→“放样”命令。如果要生成切除放样特征，则选择菜单栏中的“插入→切除→放样”命令。

（3）此时弹出“放样”属性管理器，单击每个轮廓上相应的点，按顺序选择空间轮廓和其他轮廓的面，此时被选择轮廓显示在“轮廓”选项组中，在右侧的图形区中显示生成的放样特征，如图5-67所示。

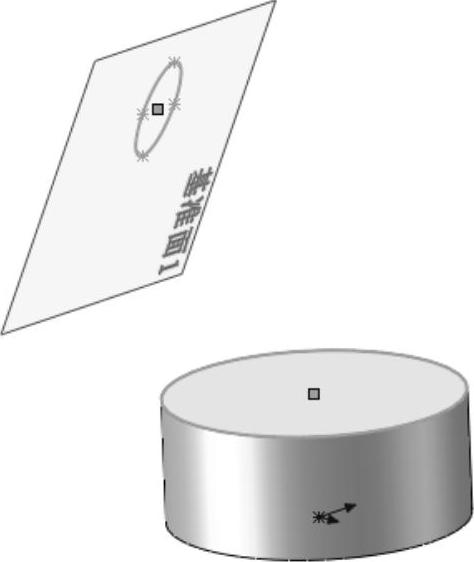

图5-66 绘制图形

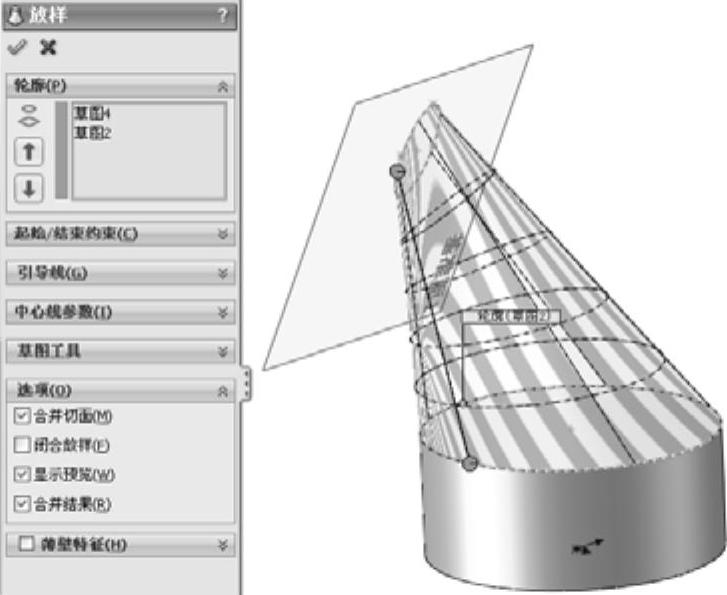

图5-67 “放样”属性管理器

（4）单击（上移）按钮或（下移）按钮，改变轮廓的顺序。此项只针对两个以上轮廓的放样特征。

（5）如果要在放样的开始和结束处控制相切，则设置“起始/结束约束”选项组，图5-68分别显示“开始约束”与“结束约束”两下拉列表里选项。

下面分别介绍常用选项。

●无：不应用相切。

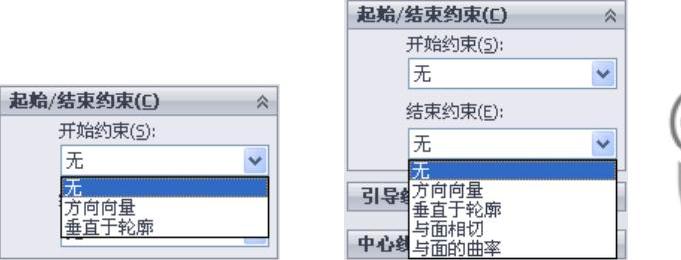

图5-68 “起始/结束约束”选项组

●方向向量：放样与所选的边线或轴相切，或与所选基准面的法线相切。

●垂直于轮廓：放样在起始和终止处与轮廓的草图基准面垂直。

●与面相切：使相邻面在所选开始或结束轮廓处相切。

●与面的曲率：在所选开始或结束轮廓处应用平滑、具有美感的曲率连续放样。

如图5-69所示说明了相切选项的差异。

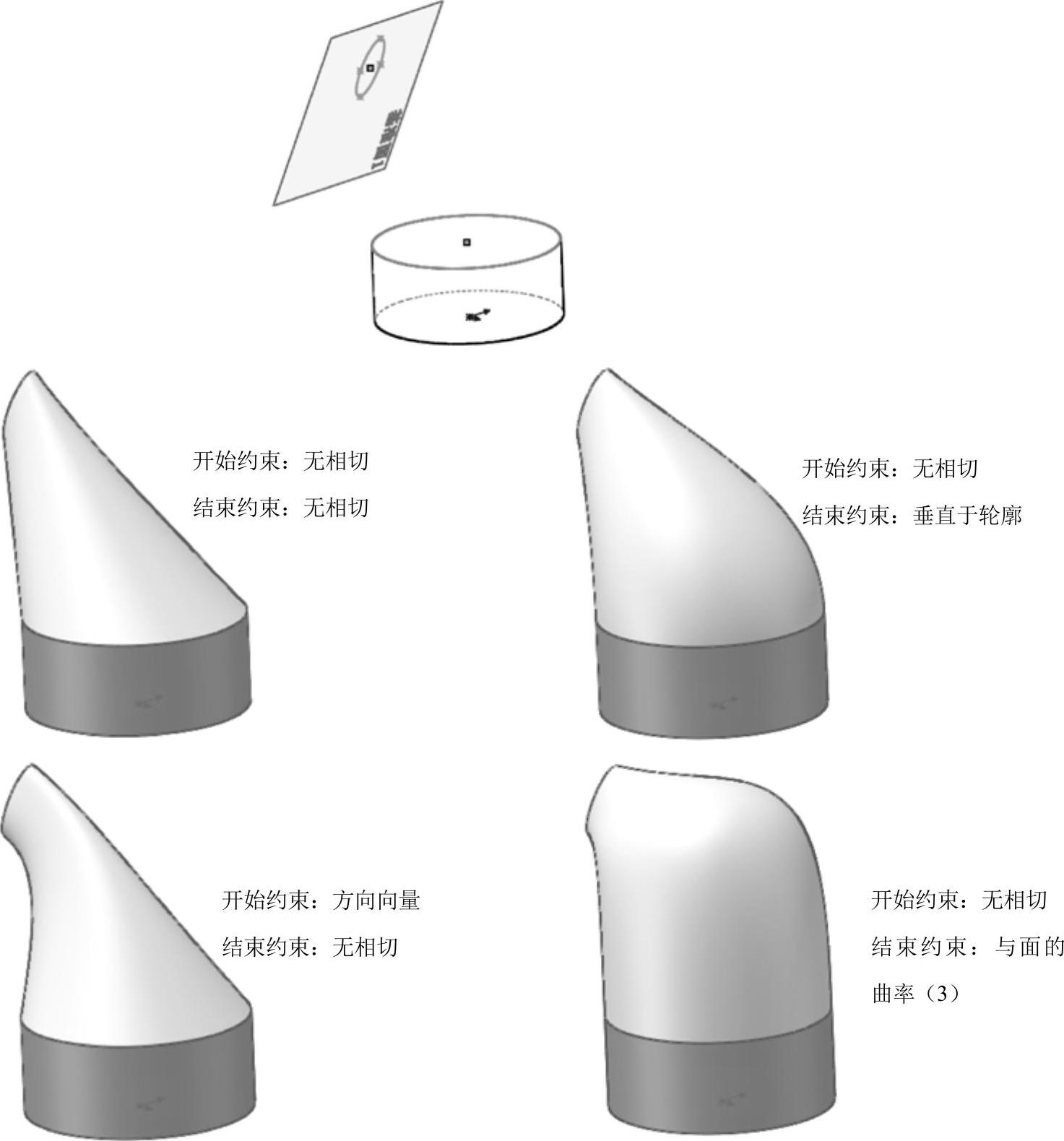

图5-69 相切选项的差异

（6）如果要生成薄壁放样特征，则勾选“薄壁特征”复选框，从而激活薄壁选项。

●选择薄壁类型（单向、两侧对称或双向）。

●设置薄壁厚度。

（7）放样属性设置完毕，单击（确定）按钮完成放样。
