8.3.2  质量特性

质量特性功能可以测量模型实体的质量、体积、表面积与惯性矩等。

下面介绍质量特性的操作步骤。

（1）选择菜单栏中的“工具”→“质量特性”命令，或者单击“工具”工具栏中的（质量特性）按钮，系统弹出的“质量特性”对话框如图8-16所示。在该对话框中会自动计算出该模型实体的质量、体积、表面积与惯性矩等，模型实体的主轴和质量中心显示在视图中，如图8-17所示。

（2）单击“质量特性”对话框中的“选项”按钮，系统弹出“质量/剖面属性选项”对话框，如图8-18所示。点选“使用自定义设定”单选钮，在“材料属性”选项组的“密度”文本框中可以设置模型实体的密度。

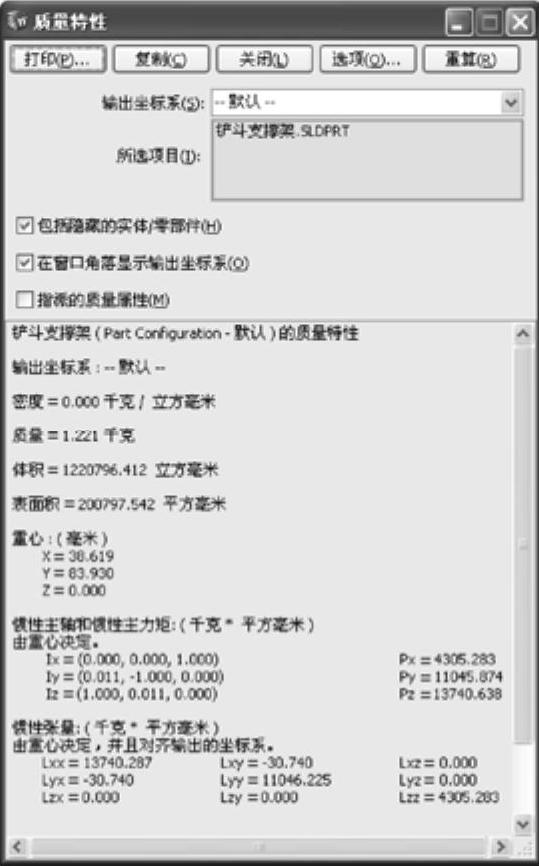

图8-16 “质量特性”对话框

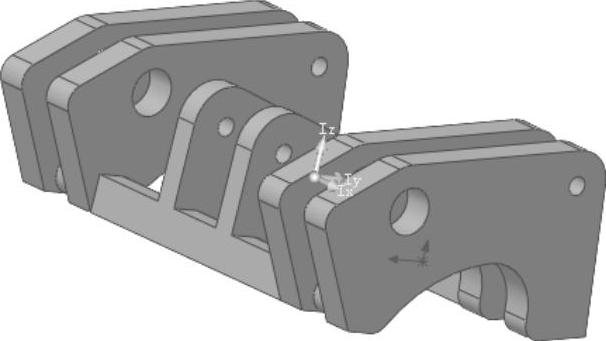

图8-17 显示主轴和质量中心的视图

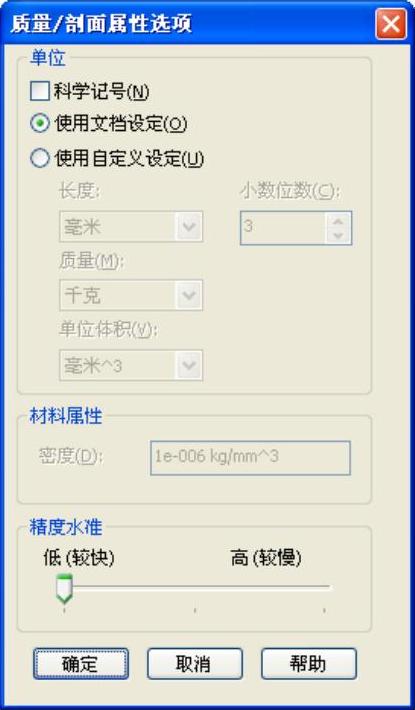

图8-18 “质量/剖面属性 选项”对话框

技巧荟萃

在计算另一个零件的质量特性时，不需要关闭“质量特性”对话框，选择需要计算的零部件，然后单击“重算”按钮即可。
