8.3.3  截面属性

8.3.3 截面属性

截面属性可以查询草图、模型实体重平面或者剖面的某些特性，如截面面积、截面重心的坐标、在重心的面惯性矩、在重心的面惯性极力矩、位于主轴和零件轴之间的角度以及面心的二次矩等。下面介绍截面属性的操作步骤。

（2）选择菜单栏中的“工具”→“截面属性”命令，或者单击“工具”工具栏中的（截面属性）按钮，系统弹出“截面属性”对话框。

（3）单击如图8-19所示的面1，然后单击“截面属性”对话框中的“重算”按钮，计算结果出现在该对话框中，如图8-20所示。所选截面的主轴和重心显示在视图中，如图8-21所示。

截面属性不仅可以查询单个截面的属性，而且还可以查询多个平行截面的联合属性。图8-22所示为图8-19中面1和面2的联合属性，图8-23所示为面1和面2的主轴和重心显示。

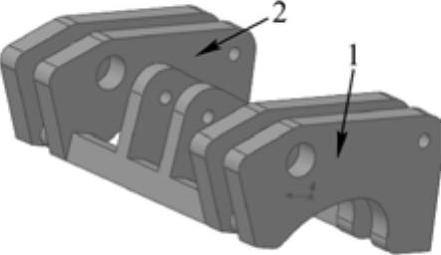

图8-19 打开的文件实体

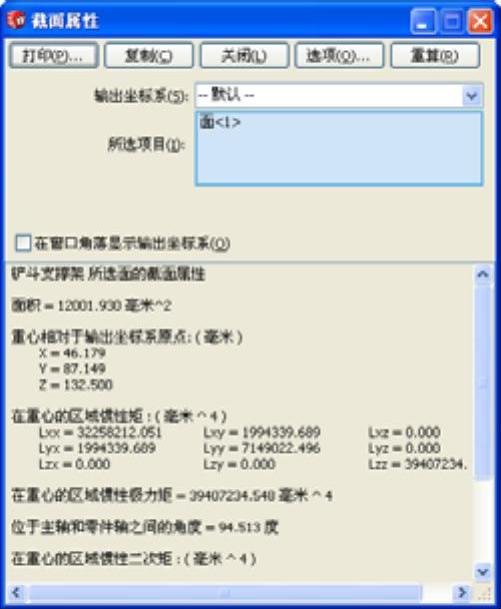

图8-20 “截面属性”对话框1

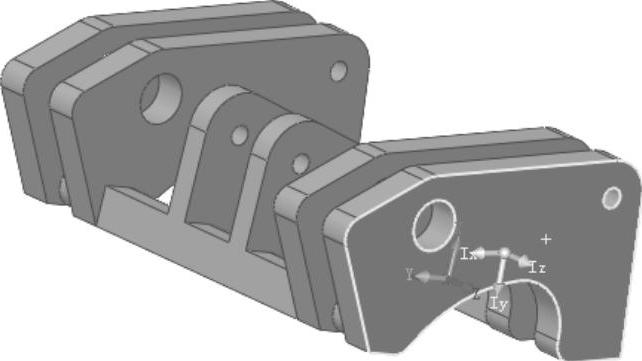

图8-21 显示主轴和重心的图形1

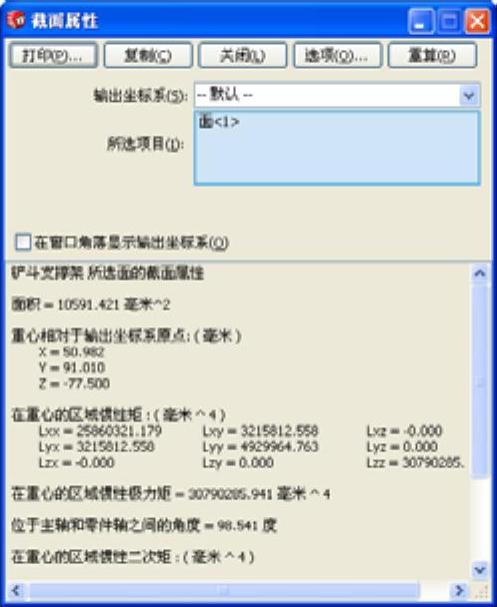

图8-22 “截面属性”对话框2

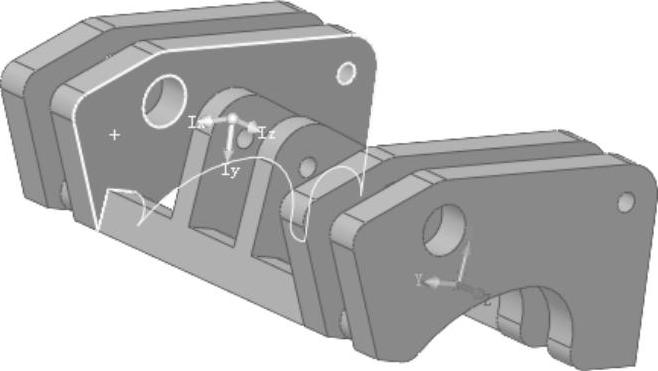

图8-23 显示主轴和重心的图形2
