8.4.1 退回与插入特征
退回特征命令可以查看某一特征生成前后模型的状态，插入特征命令用于在某一特征之后插入新的特征。
1.退回特征
退回特征有两种方式：第一种为使用“退回控制棒”；另一种为使用快捷菜单。在FeatureManager设计树的最底端有一条粗实线，该线就是“退回控制棒”。
下面介绍截面属性的操作步骤。
（1）打开文件实体，如图8-24所示。基座的FeatureManager设计树如图8-25所示。
（2）将光标放置在“退回控制棒”上时，光标变为
形状。单击，此时“退回控制棒”以蓝色显示，然后按住鼠标左键，拖动光标到欲查看的特征上，并释放鼠标。操作后的FeatureManager设计树如图8-26所示，退回的零件模型如图8-27所示。

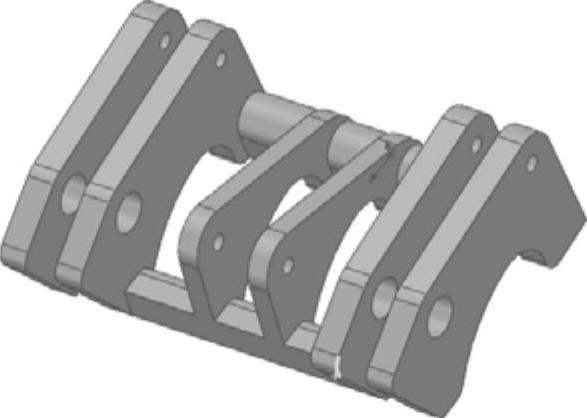

图8-24 打开的文件实体

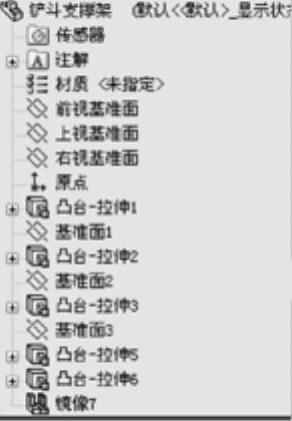

图8-25 基座的FeatureManager设计树

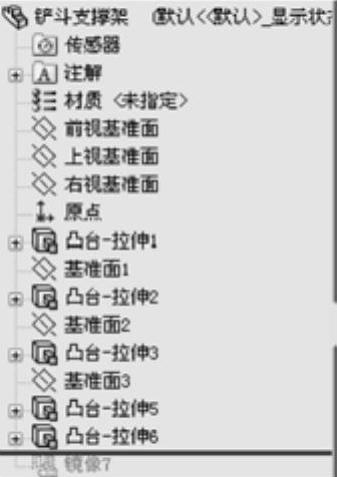

图8-26 操作后的FeatureManager设计树

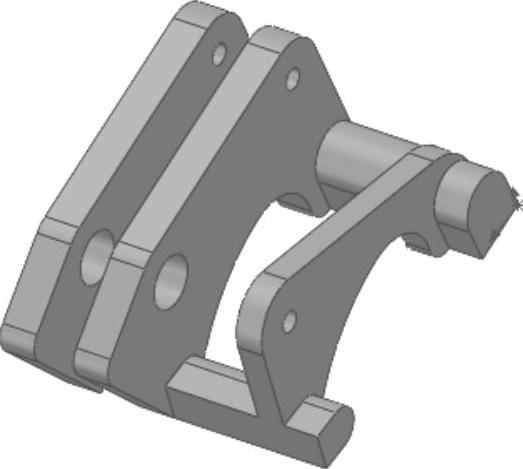

图8-27 退回的零件模型
从图8-27可以看出，查看特征后的特征在零件模型上没有显示，表明该零件模型退回到该特征以前的状态。
退回特征可以使用快捷菜单进行操作，右击FeatureManager设计树中的“镜像7”特征，系统弹出的快捷菜单如图8-28所示，单击
（退回）按钮，此时该零件模型退回到该特征以前的状态，如图8-27所示。也可以在退回状态下，使用如图8-29所示的退回快捷菜单，根据需要选择需要的退回操作。

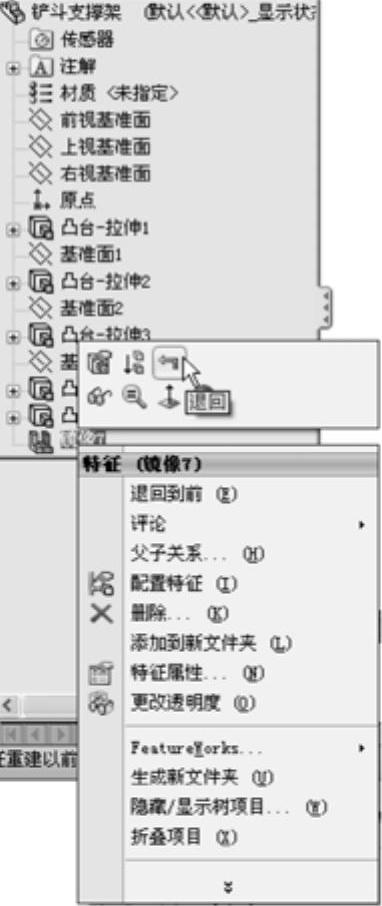

图8-28 快捷菜单

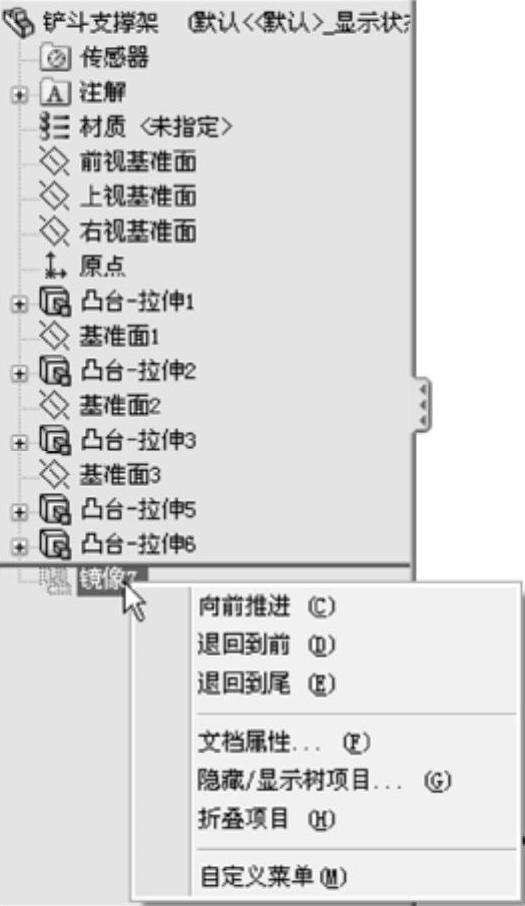

图8-29 退回快捷菜单
在退回快捷菜单中，“往前退”命令表示退回到下一个特征；“退回到前”命令表示退回到上一退回特征状态；“退回到尾”命令表示退回到特征模型的末尾，即处于模型的原始状态。
技巧荟萃
（1）当零件模型处于退回特征状态时，将无法访问该零件的工程图和基于该零件的装配图。
（2）不能保存处于退回特征状态的零件图，在保存零件时，系统将自动释放退回状态。
（3）在重新创建零件的模型时，处于退回状态的特征不会被考虑，即视其处于压缩状态。
2.插入特征
插入特征是零件设计中一项非常实用的操作，其操作步骤如下。
（1）将FeatureManager设计树中的“退回控制棒”拖到需要插入特征的位置。
（2）根据设计需要生成新的特征。
（3）将“退回控制棒”拖动到设计树的最后位置，完成特征插入。
