9.1.2  旋转曲面

9.1.2 旋转曲面

旋转曲面是指将交叉或者不交叉的草图，用所选轮廓指针生成旋转曲面。旋转曲面主要由3部分组成，即旋转轴、旋转类型和旋转角度。

下面介绍旋转曲面的操作步骤。

（1）新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面，绘制如图9-5所示的草图。

（2）选择菜单栏中的“插入”→“曲面”→“旋转曲面”命令，或者单击“曲面”工具栏中的（旋转曲面）按钮，系统弹出“曲面-旋转”属性管理器。

（3）按照如图9-6所示进行选项设置，注意设置曲面拉伸的方向，然后单击（确定）按钮，完成曲面旋转。得到的旋转曲面如图9-7所示。

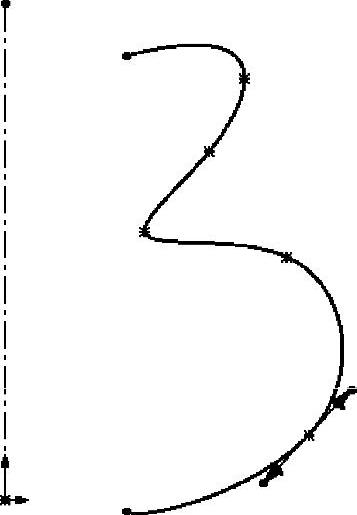

图9-5 草图

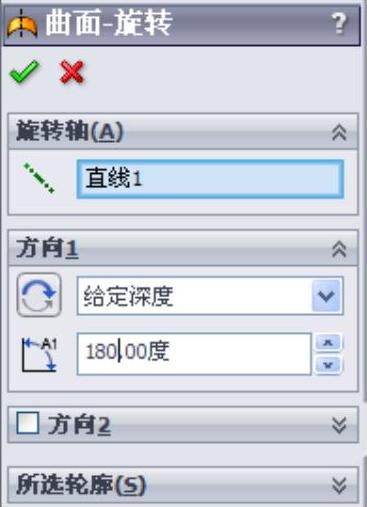

图9-6 “曲面-旋转”属性管理器

图9-7 旋转曲面后

技巧荟萃

生成旋转曲面时，绘制的样条曲线可以和中心线交叉，但是不能穿越。

在“曲面-旋转”属性管理器中，“旋转参数”选项组的“旋转类型”下拉列表框用来设置旋转的终止条件，其各选项的意义如下。

●单向：草图沿一个方向旋转生成旋转曲面。如果要改变旋转的方向，单击“旋转类型”下拉列表框左侧的（反向）按钮即可。

●两侧对称：草图以所在平面为中面分别向两个方向旋转，并且关于中面对称。

●双向：草图以所在平面为中面分别向两个方向旋转指定的角度，这两个角度可以分别指定。
