9.1.3  扫描曲面

9.1.3 扫描曲面

扫描曲面是指通过轮廓和路径的方式生成曲面，与扫描特征类似，也可以通过引导线扫描曲面。

下面介绍扫描曲面的操作步骤。

（1）新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。

（2）选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，或者单击“草图”工具栏中的（样条曲线）按钮，在步骤（1）中设置的基准面上绘制一条样条曲线，作为扫描曲面的轮廓，如图9-8所示，然后退出草图绘制状态。

（3）在左侧的“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的（正视于）按钮，将右视基准面作为草绘基准面。

（4）单击“草图”工具栏中的（样条曲线）按钮，在步骤（3）中设置的基准面上绘制一条样条曲线，作为扫描曲面的路径，如图9-9所示，然后退出草图绘制状态。

图9-8 绘制样条曲线1

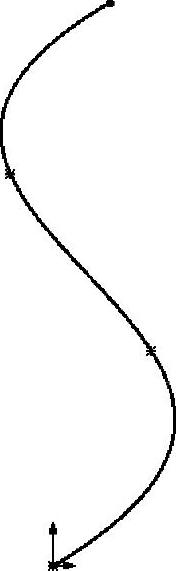

图9-9 绘制样条曲线2

（5）选择菜单栏中的“插入”→“曲面”→“扫描曲面”命令，或者单击“曲面”工具栏中的（扫描曲面）按钮，系统弹出“曲面-扫描”属性管理器。

（6）在（轮廓）列表框中，单击选择步骤（2）中绘制的样条曲线；在（路径）列表框中，单击选择步骤（4）中绘制的样条曲线，如图9-10所示。单击（确定）按钮，完成曲面扫描。

（7）单击“标准视图”工具栏中的（等轴测）按钮，将视图以等轴测方向显示，创建的扫描曲面如图9-11所示。

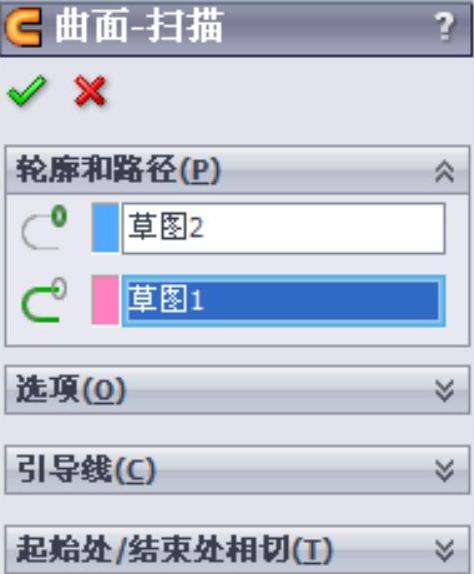

图9-10 “曲面-扫描”属性管理器

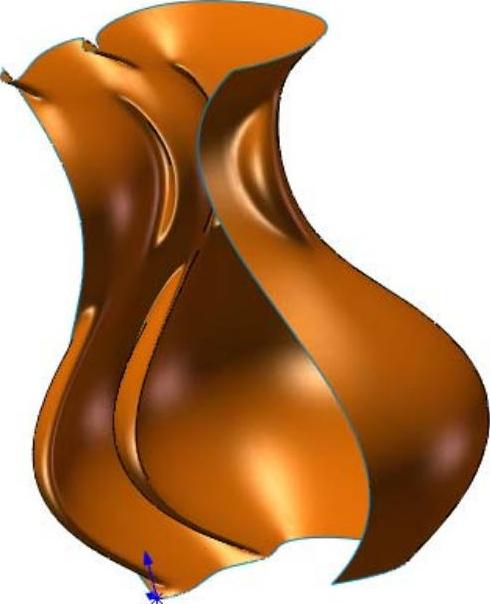

图9-11 扫描曲面

技巧荟萃

在使用引导线扫描曲面时，引导线必须贯穿轮廓草图，通常需要在引导线和轮廓草图之间建立重合和穿透几何关系。
