9.1.1  拉伸曲面

9.1.1 拉伸曲面

拉伸曲面是指将一条曲线拉伸为曲面。拉伸曲面可以从以下几种情况开始拉伸，即从草图所在的基准面拉伸、从指定的曲面/面/基准面开始拉伸、从草图的顶点开始拉伸以及从与当前草图基准面等距的基准面上开始拉伸等。

下面介绍拉伸曲面的操作步骤。

（1）新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。

（2）选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，或者单击“草图”工具栏中的（样条曲线）按钮，在步骤（1）中设置的基准面上绘制一条样条曲线，如图9-2所示。

（3）单击菜单栏中的“插入”→“曲面”→“拉伸曲面”命令，或者单击“曲面”工具栏中的（拉伸曲面）按钮，系统弹出“曲面-拉伸”属性管理器。

（4）按照如图9-3所示进行选项设置，注意设置曲面拉伸的方向，然后单击（确定）按钮，完成曲面拉伸。得到的拉伸曲面如图9-4所示。

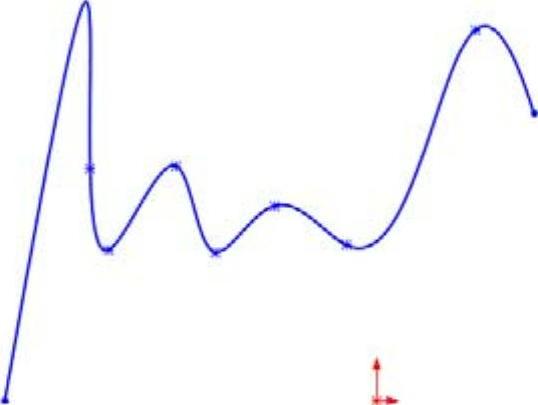

图9-2 绘制样条曲线

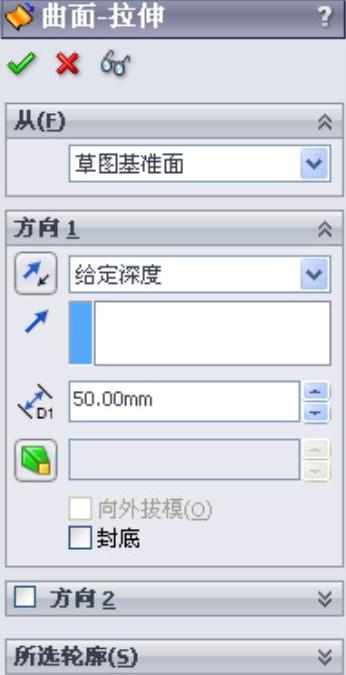

图9-3 “曲面-拉伸”属性管理器

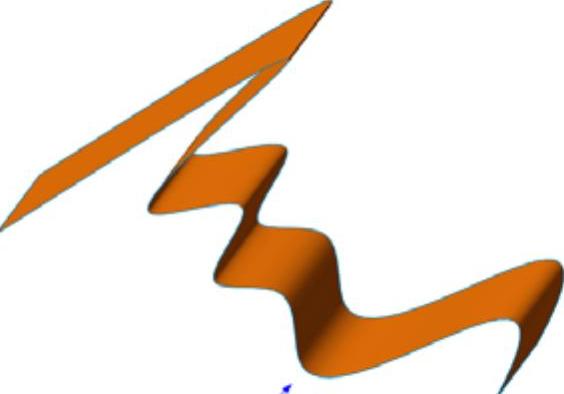

图9-4 拉伸曲面

在“曲面-拉伸”属性管理器中，“方向1”选项组的“终止条件”下拉列表框用来设置拉伸的终止条件，其各选项的意义如下。

●给定深度：从草图的基准面拉伸特征到指定距离处形成拉伸曲面。

●成形到一顶点：从草图基准面拉伸特征到模型的一个顶点所在的平面，这个平面平行于草图基准面且穿越指定的顶点。

●成形到一面：从草图基准面拉伸特征到指定的面或者基准面。

●到离指定面指定的距离：从草图基准面拉伸特征到离指定面的指定距离处生成拉伸曲面。

●成形到实体：从草图基准面拉伸特征到指定实体处。

●两侧对称：以指定的距离拉伸曲面，并且拉伸的曲面关于草图基准面对称。
